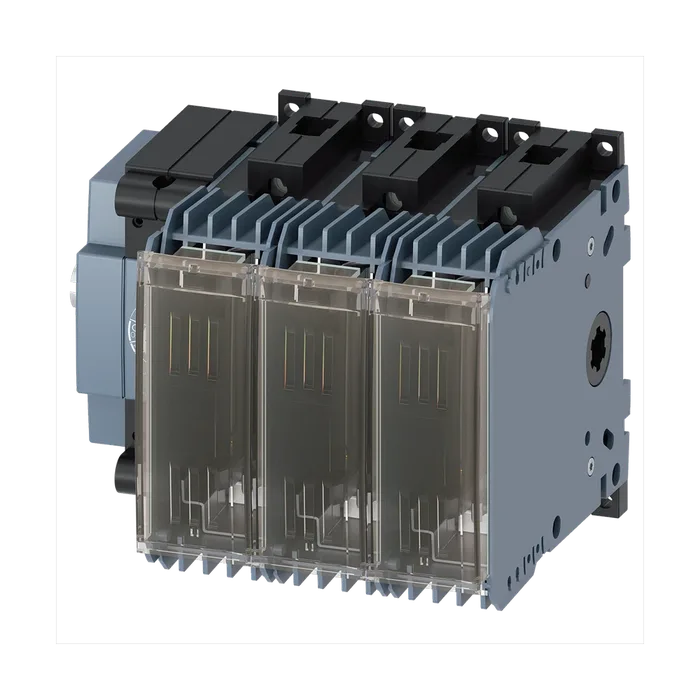

Выключатель-разъединитель с предохранителем, 32 А, типоразм. 1, 3- пол. для предохранителей NH разм. 000 боковой поворотный привод, левый базовое устройство без рукоятки рамочная клемма
14 782,23 ₽С НДС
Код товара: 3KF13034LB11
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 32 А, типоразм. 1, 3- пол. для предохранителей NH разм. 000 боковой поворотный привод, левый базовое устройство без рукоятки рамочная клемма
Торговая марка изделияSENTRON
Наименование изделиявыключатель-разъединитель с предохранителями 3KF
Исполнение изделияВыключатель нагрузки с предохранителями 3KF
Вариант изделия3KF NH
Конструкция исполнительного механизмабез
Исполнение рукояткибез
Направление управляющего рычагаСлева
Исполнение коммутационного привода электроприводНет
Рабочее напряжение при переменном токе расчетное значение макс.690 В
Степень защиты IPIP20
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP20
С лицевой стороныIP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс0,4 Вт
При расчетном обычном тепловом токе на каждое устройство1,2 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс0,4 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство1,2 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс0,4 Вт
Предохранителя на каждый предохранитель макс.6,5 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение18,5 кВт
Рабочий ток расчетное значение32 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов4
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательДа
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Характеристика изделия пломбируемыйДа
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЗапираемостьДа
ЭлектроприводНет
Контроль предохранителейДа
Функция изделия
Контроль предохранителейНет
Контроль защиты от перенапряженияНет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите3,55 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение100 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовомсверху и снизу
Зажиме
Мин.5 Н·м
Макс.6,5 Н·м
Вид подключаемых сечений проводов для гибкого шинопровода вид подключаемых сечений проводов для медного2 x (0,8 x 9 мм²)
Провода
Однопроводной1 x (1 ... 16 мм²)
Тонкожильный с заделкой концов кабеля1x (6 ... 25 мм²)
Многопроводной1x (6 ... 25 мм²)
Исполнение разъема питания для главной цепирамная клемма
Высота122 мм
Ширина167,3 мм
Глубина130,5 мм
Вид крепленийМонтаж на полу и монтаж защелкиванием на монтажной шине 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Монтажное положениелюбой
Масса нетто1 400 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C Declaration of Conformity
Артикул3KF1303-4LB11
Каталог IDLV10
Код группыP360
Товарный код85369090
Вес Нетто (Кг)1,595 Кг
Вид продуктовSENTRON 3KF Switch Disconnectors with Fuses
ПроизводительSiemens
Ценовая Группа1DL
Группа Продукта5379
Размер упаковки190,00 x 150,00 x 135,00
Единицы Измерения1 шт.
Описание ПродуктаПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 32A, ТИПОРАЗМЕР 1, 3-ПОЛ FOR LV HRC ПРЕДОХРАНИТЕЛЬ ТИПОРАЗМЕР 000 БОКОВОЕ УПРАВЛЕНИЕ СЛЕВА БАЗОВЫЙ БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ WITHOUT FUSES
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KF1303-4LB11
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
