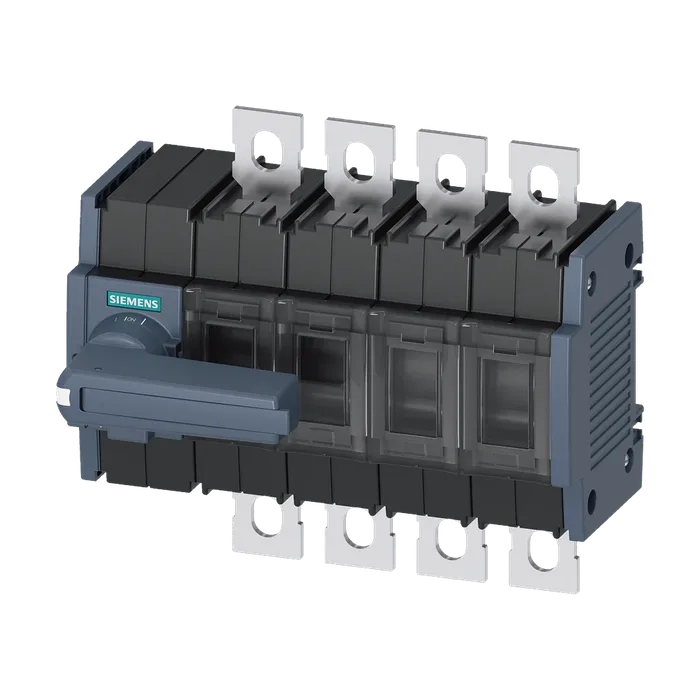

Выключатель-разъединитель 250A, типоразм. 2 4-пол. фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт вкл. межфазные перегородки
35 300,85 ₽С НДС
Код товара: 3KD38420NE100
Доступен к заказу
01
Описание
Выключатель-разъединитель 250A, типоразм. 2 4-пол. фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт вкл. межфазные перегородки
Торговая марка изделияSENTRON
Наименование изделияВыключатель нагрузки-разъединитель 3KD
Исполнение изделияПереключатель
Исполнение индикатора для индикации коммутационного положения "ручной режим"ТЕСТ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ
При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP20
С лицевой стороныIP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс8,2 Вт
При расчетном обычном тепловом токе на каждое устройство32,8 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс8,2 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение110 кВт
Рабочий ток расчетное значение250 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов4
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Сигнализатор срабатыванияНет
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЭлектроприводНет
Расцепитель напряженияНет
Кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение включающая способность при коротком замыкании4 кА
(Icm) для выключателя-разъединителя
При AC 400 В без плавкой вставки расчетное значение мин.30 кА
При AC 1000 В без плавкой вставки расчетное значение мин.12 кА
При DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите предохранителем со стороны сети12 кА
При 415 В с помощью компактного автоматического выключателя в литом корпусе расчетное значение65 кА
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение100 кА
Алюминиевого провода
Многопроводной с кабельным наконечником1x (10 ... 70 мм²)
Вид подключаемых сечений проводов
При комбинации "алюминиевый провод + выключатель"130 А/70 мм²
Для медного шинопровода1x (20x4 мм²)
Исполнение разъема питания для главной цепиплоское соединение
Высота168 мм
Ширина148 мм
Глубина97 мм
Вид крепленийВинтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Монтажное положениелюбой
Масса нетто1 346 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C
Справочный идентификатор согласно МЭК 81346-Q
Артикул3KD3842-0NE10-0
Каталог IDLV10.1
Код группыP360
Товарный код85365000
Вес Нетто (Кг)1,322 Кг
Вид продуктовБазовые блоки
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5378
Размер упаковки148,00 x 169,00 x 85,00
Единицы Измерения1 шт.
Описание Продуктавыключатель-разъединитель 250A, типоразм. 2 4-пол. фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт вкл. межфазные перегородки
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KD3842-0NE10-0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
