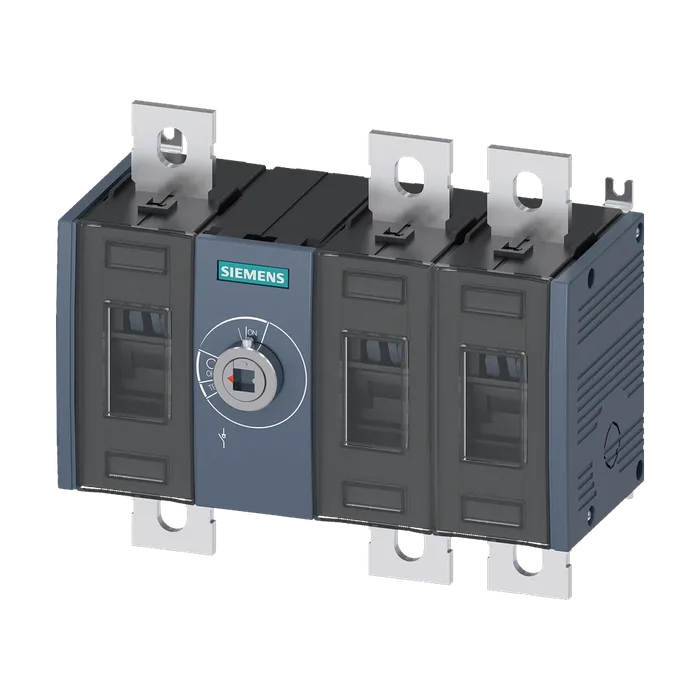

Рубильник-разъединитель 3K Siemens 3KD3830-0PE20-0
Доступен к заказу
Рубильник-разъединитель 3K Siemens 3KD3830-0PE20-0
Выключатель-разъединитель 250A, типоразм. 3 3-пол. фронтальный привод, средний базовое устройство без рукоятки плоский контакт
39 463 ₽ С НДС
Код товара: 3KD38300PE200
Доступен к заказу
01
Описание
Выключатель-разъединитель 250A, типоразм. 3 3-пол. фронтальный привод, средний базовое устройство без рукоятки плоский контакт
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3KD
Исполнение изделия Переключатель
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" ВКЛ.-ВЫКЛ.
Конструкция исполнительного механизма Без рукоятки
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 3
Механический срок службы (коммутационных циклов) типичный 15 000
Коммутационная износостойкость
При AC-23 A при 690 В 1 000
При DC-23 A при 440 В 1 000
Значение I2t
При замкнутом переключателе при 1000 В при комбинации выключатель + предохранитель gG/aM SITOR макс. 239 650 A²·s
Предохранителя при 500 В макс. допустимо 780 005 A²·s
Предохранителя gG при 690 В макс. допустимо 525 005 A²·s
Предохранителя gG/aM SITOR при 1000 В макс. допустимо 260 000 A²·s
Автоматического выключателя в литом корпусе при 415 В макс. допустимо 4 750 000 A²·s
Положение коммутационного привода После первого полюса
Перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц 10 %
Категория перенапряжения IV
Степень загрязнения 3
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 440 В/3
При степени загрязнения 3 при постоянном токе расчетное значение 440 B/3
Напряжение развязки
Расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение 12 кВ
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс 6 Вт
При расчетном обычном тепловом токе на каждое устройство 18 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 6 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение 160 кВт
Рабочий ток расчетное значение 250 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 6
Число замыкающих контактов для вспомогательных контактов 6
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение включающая способность при коротком замыкании 13 кА
(Icm) для выключателя-разъединителя
При AC 1000 В без плавкой вставки расчетное значение мин. 36 кА
При DC 440 В без плавкой вставки расчетное значение мин. 36 кА
Без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите 36 кА
Предохранителем со стороны сети
При 415 В с помощью компактного 65 кА
При 500 В с помощью предохранителя gG расчетное значение 100 кА
При 690 В с помощью предохранителя gG расчетное значение 100 кА
Алюминиевого провода
Многопроводной с кабельным наконечником 1x (25 ... 240 мм²), 2x (25 ... 120 мм²)
Вид подключаемых сечений проводов
При комбинации "алюминиевый провод + выключатель" 250 А/240 мм²
Для медного шинопровода вид подключаемых сечений проводов для медного '1x (30x10 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1 x (6–240 мм²), 2 x (6–150 мм²)
Многопроводной с кабельным наконечником согласно DIN 46235 1 x (16–185 мм²), 2 x (16–150 мм²)
Исполнение разъема питания для главной цепи плоское соединение
Высота 164 мм
Ширина 190 мм
Глубина 93,5 мм
Вид креплений винтовое крепление
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Монтажное положение любой
Масса нетто 2 891 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C
Справочный идентификатор согласно МЭК 81346- Q
Артикул 3KD3830-0PE20-0
Каталог ID LV10.1
Код группы P360
Товарный код 85365000
Вес Нетто (Кг) 2,834 Кг
Вид продуктов Базовые блоки
Производитель Siemens
Ценовая Группа 1CL
Группа Продукта 5378
Размер упаковки 190,00 x 223,00 x 121,00
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 250A, ТР.3, 3-ПОЛ ФРОНТ.УПР. ПО ЦЕНТРУ БАЗ.БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 3KD3830-0PE20-0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 8 дней
