Рубильник-разъединитель 3K Siemens 3KD3440-2NE10-0
Доступен к заказу

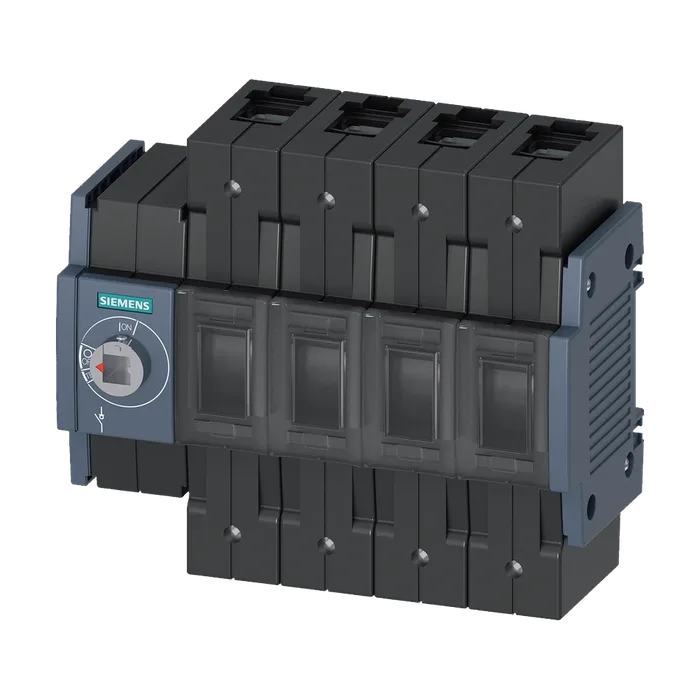

Рубильник-разъединитель 3K Siemens 3KD3440-2NE10-0
Выключатель-разъединитель 160A, типоразм. 2 4-пол. фронтальный привод, левый базовое устройство без рукоятки рамочная клемма
20 297,99 ₽ С НДС
Код товара: 3KD34402NE100
Доступен к заказу
01
Описание
Выключатель-разъединитель 160A, типоразм. 2 4-пол. фронтальный привод, левый базовое устройство без рукоятки рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3KD
Исполнение изделия Переключатель
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" ВКЛ.-ВЫКЛ.
Конструкция исполнительного механизма Без рукоятки
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 2
Механический срок службы (коммутационных циклов) типичный 15 000
Коммутационная износостойкость
При AC-23 A при 690 В 1 500
При DC-23 A при 440 В 1 000
Значение I2t
При замкнутом переключателе при 1000 В при комбинации выключатель + предохранитель gG/aM SITOR макс. 19 815 A²·s
Предохранителя при 500 В макс. допустимо 223 005 A²·s
Предохранителя gG при 690 В макс. допустимо 226 005 A²·s
Предохранителя gG/aM SITOR при 1000 В макс. допустимо 48 000 A²·s
Автоматического выключателя в литом корпусе при 415 В макс. допустимо 560 000 A²·s
Положение коммутационного привода На левом конце
Перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц 10 %
Категория перенапряжения III
Степень загрязнения 3
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 440 В/3
При степени загрязнения 3 при постоянном токе расчетное значение 440 B/3
Напряжение развязки
Расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Степень защиты IP IP20
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс 4,6 Вт
При расчетном обычном тепловом токе на каждое устройство 18,4 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 4,6 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение 110 кВт
Рабочий ток расчетное значение 160 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение включающая способность при коротком замыкании 4 кА
(Icm) для выключателя-разъединителя
При AC 400 В без плавкой вставки расчетное значение мин. 30 кА
При AC 1000 В без плавкой вставки расчетное значение мин. 12 кА
При DC 440 В без плавкой вставки расчетное значение мин. 12 кА
Без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите 12 кА
Предохранителем со стороны сети
При 415 В с помощью компактного автоматического выключателя в литом корпусе расчетное значение 65 кА
При 500 В с помощью предохранителя gG расчетное значение 100 кА
При 690 В с помощью предохранителя gG расчетное значение 100 кА
Вид подключаемых сечений проводов для гибкого шинопровода '3 x (0,8 x 14 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 1x (3 x 14 мм²)
Провода
Однопроводной 1x (2,5 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 1x (2,5 ... 70 мм²)
Многопроводной 1 x (10–70 мм²)
Исполнение разъема питания для главной цепи рамная клемма
Высота 126 мм
Ширина 148 мм
Глубина 68 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение любой
Масса нетто 1 431 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C
Справочный идентификатор согласно МЭК 81346- Q
Артикул 3KD3440-2NE10-0
Каталог ID LV10.1
Код группы P360
Товарный код 85365000
Вес Нетто (Кг) 1,383 Кг
Вид продуктов Базовые блоки
Производитель Siemens
Ценовая Группа 1CL
Группа Продукта 5378
Размер упаковки 148,00 x 155,00 x 85,00
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 160A, ТР.2, 4-ПОЛ ФРОНТ.УПР. СЛЕВА БАЗ.БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 3KD3440-2NE10-0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 8 дней
