При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP20
С лицевой стороныIP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс3,2 Вт
При расчетном обычном тепловом токе на каждое устройство9,6 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс3,2 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение75 кВт
Рабочий ток расчетное значение125 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов4
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательДа
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Сигнализатор срабатыванияНет
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЭлектроприводНет
Расцепитель напряженияНет
Кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение включающая способность при коротком замыкании4 кА
(Icm) для выключателя-разъединителя
При AC 400 В без плавкой вставки расчетное значение мин.30 кА
При AC 1000 В без плавкой вставки расчетное значение мин.12 кА
При DC 440 В без плавкой вставки расчетное значение мин.12 кА
Без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите12 кА
Предохранителем со стороны сети
При 415 В с помощью компактного автоматического выключателя в литом корпусе расчетное значение65 кА
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение100 кА
Вид подключаемых сечений проводов для гибкого шинопровода'3 x (0,8 x 14 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного1x (3 x 14 мм²)
Провода
Однопроводной1x (2,5 ... 16 мм²)
Тонкожильный с заделкой концов кабеля1x (2,5 ... 70 мм²)
Многопроводной1 x (10–70 мм²)
Исполнение разъема питания для главной цепирамная клемма
Высота126 мм
Ширина121 мм
Глубина68 мм
Вид крепленийВинтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Монтажное положениелюбой
Масса нетто1 143 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C
Справочный идентификатор согласно МЭК 81346-Q
Артикул3KD3230-2NE20-0
Каталог IDLV10.1
Код группыP360
Товарный код85365000
Вес Нетто (Кг)1,110 Кг
Вид продуктовБазовые блоки
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5378
Размер упаковки148,00 x 128,00 x 85,00
Единицы Измерения1 шт.

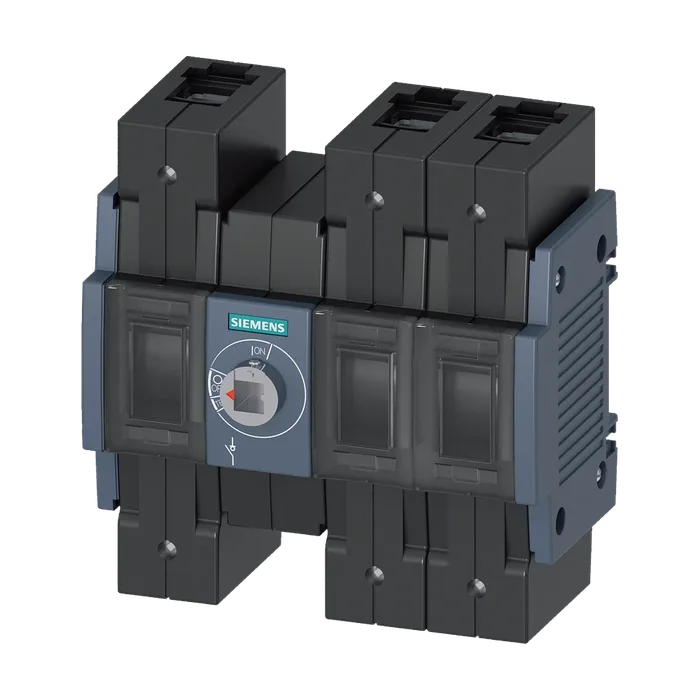

Описание ПродуктаВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 125A, ТР.2, 3-ПОЛ ФРОНТ.УПР. ПО ЦЕНТРУ БАЗ.БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KD3230-2NE20-0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
