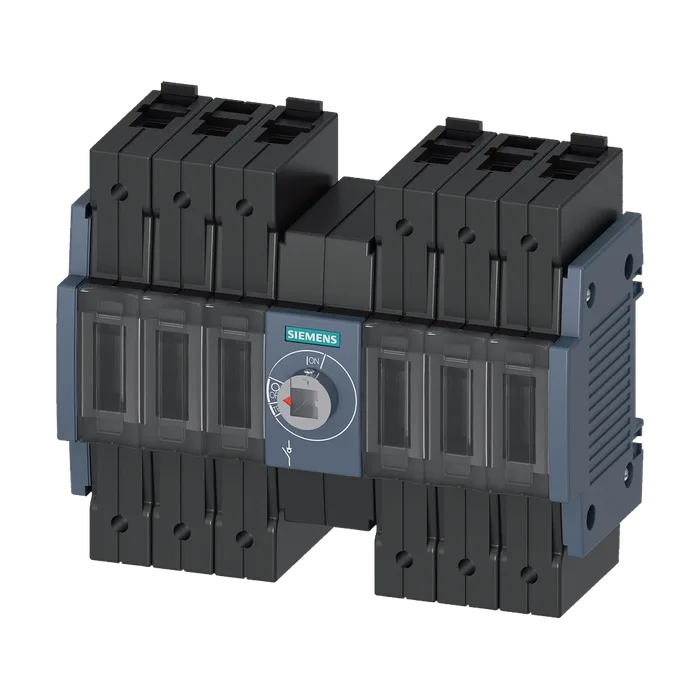

Выключатель-разъединитель 63 А, типоразм. 1, 6-пол., DC фронтальный привод, средний базовое устройство без рукоятки рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3KD
Исполнение изделия Переключатель пост. тока
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" ВКЛ.-ВЫКЛ.
Конструкция исполнительного механизма Без рукоятки
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 6
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 1
Механический срок службы (коммутационных циклов) типичный 15 000
Коммутационная износостойкость
При DC-21 A при 1000 В 1 500
Положение коммутационного привода За третьим полюсом
Категория перенапряжения III
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 1200 В/6
При степени загрязнения 3 при постоянном токе расчетное значение 1000 B/6
Напряжение развязки
При степени загрязнения 2 при постоянном токе расчетное значение 1 250 В
При степени загрязнения 3 при постоянном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Степень защиты IP IP20
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на 1 Вт
При расчетном обычном тепловом токе на каждое устройство 6 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 1 Вт
Рабочий ток расчетное значение 63 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При переменном токе при 1200 В без плавкой вставки расчетное значение мин. 4,3 кА
Вид подключаемых сечений проводов для гибкого шинопровода 2 x (0,8 x 9 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 1x (2 x 9 мм²)
Провода
Однопроводной 1 x (1 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 1x (1 ... 35 мм²)
Многопроводной 1 x (6–35 мм²)
Исполнение разъема питания для главной цепи рамная клемма
Высота 119 мм
Ширина 148 мм
Глубина 68 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение любой
Масса нетто 1 332 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
