При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP10
С лицевой стороныIP40
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс7,7 Вт
При расчетном обычном тепловом токе на каждое устройство7,7 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс23 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение22 кВт
Рабочий ток расчетное значение100 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Число размыкающих контактов для вспомогательных контактов2
Число замыкающих контактов для вспомогательных контактов2
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Сигнализатор срабатыванияНет
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЭлектроприводНет
Расцепитель напряженияНет
(Icm) для выключателя-разъединителя
Без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите3,55 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение50 кА
При 690 В с помощью предохранителя gG расчетное значение50 кА
Провода
Однопроводной1 x (4–50) мм²
Тонкожильный с заделкой концов кабеля1 x (4–35) мм²
Многопроводной1 x (4–50) мм²
Исполнение разъема питания для главной цепирамная клемма
Высота110 мм
Ширина73 мм
Глубина95 мм
Вид крепленийВинтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Монтажное положениелюбой
Масса нетто385 г
Окружающая температура при эксплуатации
Мин.-5 °C
Макс.40 °C
Окружающая температура при хранении
Мин.-25 °C
Макс.55 °C
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Артикул3KD0532-2LG20-3
Каталог IDLV10
Код группыP360
Товарный код85365080
Вес Нетто (Кг)0,438 Кг
Вид продуктовБазовые блоки
ПроизводительSiemens
Ценовая Группа1CL
Группа ПродуктаX01F
Размер упаковки120,00 x 129,00 x 98,00
Единицы Измерения1 шт.

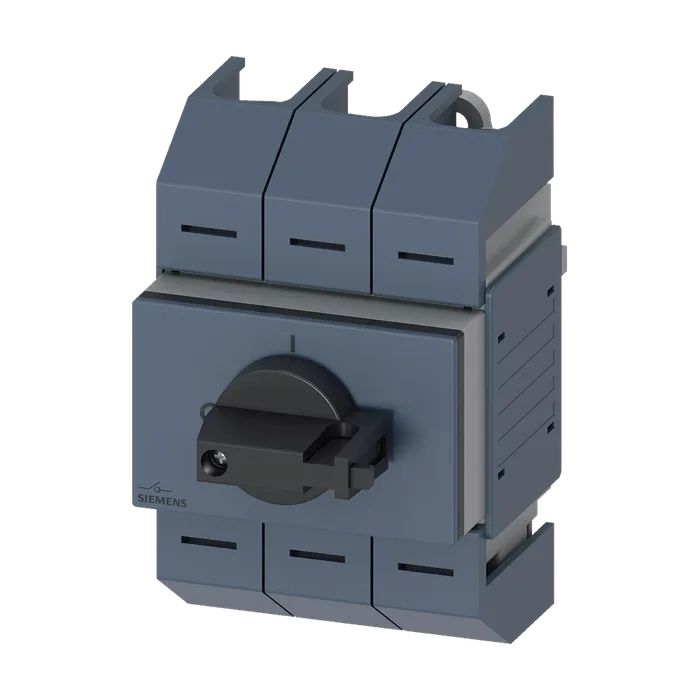

Описание Продуктавыключатель-разъединитель 100A, типоразм. 02, 3-пол. фронтальный привод, средний комлектное устройство с прямым приводом серого цвета рамочная клемма
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3KD0532-2LG20-3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
