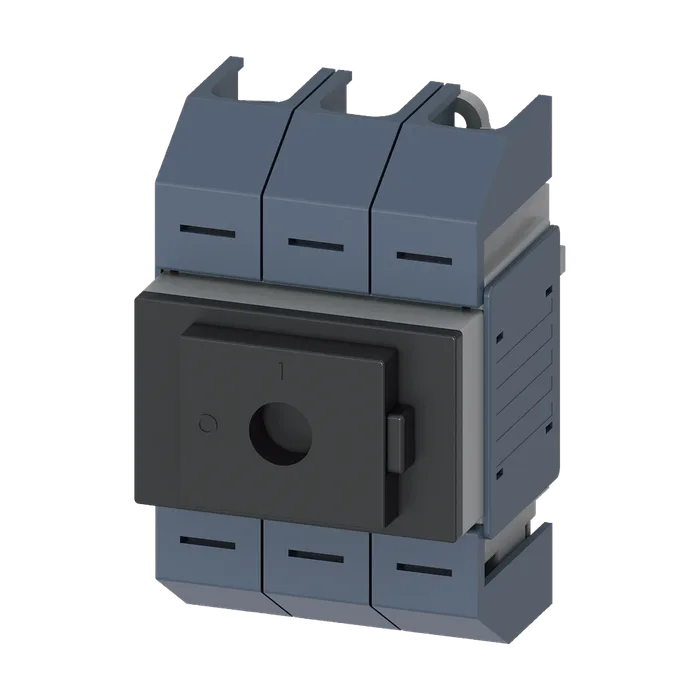

Выключатель-разъединитель 100A, типоразм. 02, 3-пол. фронтальный привод, средний базовое устройство без рукоятки рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3KD
Исполнение изделия Переключатель
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" ВКЛ.-ВЫКЛ.
Конструкция исполнительного механизма Без рукоятки
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя '02
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Значение I2t
Предохранителя при 400 В макс. допустимо 80 000 A²·s
Предохранителя при 500 В макс. допустимо 80 000 A²·s
Предохранителя gG при 690 В макс. допустимо 75 000 A²·s
Положение коммутационного привода посередине
Перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц 5 %
Категория перенапряжения III
Степень загрязнения 3
Напряжение развязки
Расчетное значение 750 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Степень защиты IP IP10
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP10
С лицевой стороны IP40
Мощность потерь [Вт]
При расчетном обычном тепловом токе на 7,7 Вт
При расчетном обычном тепловом токе на каждое устройство 7,7 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 23 Вт
Рабочая мощность
При AC-23 A при 500 В расчетное значение 22 кВт
Рабочий ток расчетное значение 100 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 2
Число замыкающих контактов для вспомогательных контактов 2
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
Без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите 3,55 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение 50 кА
При 690 В с помощью предохранителя gG расчетное значение 50 кА
Провода
Однопроводной 1 x (4–50) мм²
Тонкожильный с заделкой концов кабеля 1 x (4–35) мм²
Многопроводной 1 x (4–50) мм²
Исполнение разъема питания для главной цепи рамная клемма
Высота 110 мм
Ширина 73 мм
Глубина 74 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение любой
Масса нетто 365 г
Окружающая температура при эксплуатации
Мин. -5 °C
Макс. 40 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
