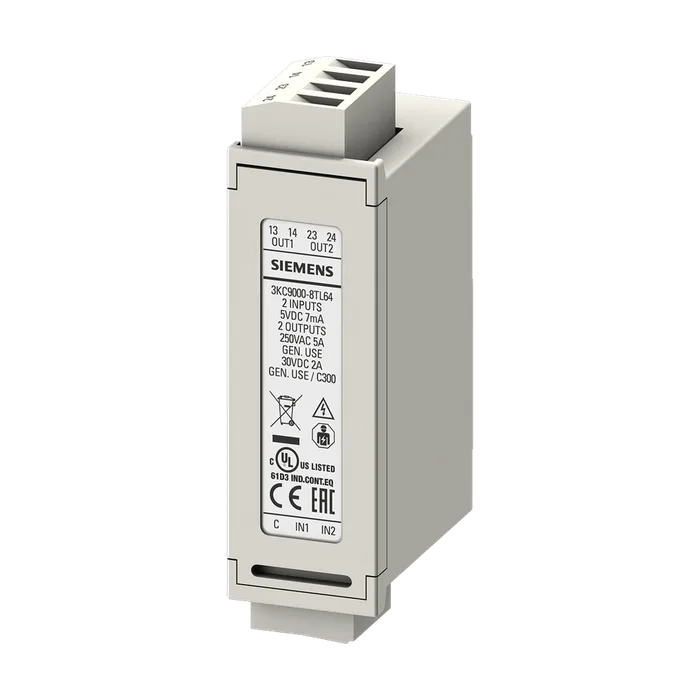

ATC6, модуль расширения 2DI/2DO релейный, принадлежность для АTC6300 и ATC6500; втычн. содержит 2 цифровых входа и 2 релейных выхода 2 НО
Версия Торговая марка изделия SENTRON
Наименование изделия принадлежности для блоков управления автоматов ввода резерва
Исполнение изделия ATC6, модуль расширения 2 DI/2 DO, реле
Тип источника питания с питанием от ATC
Общие технические данные Рабочая температура
Мин. -20 °C
Макс. 60 °C
Категория перенапряжения 3
Напряжение Рабочее напряжение при переменном токе макс. 250 В
Выдерживаемое напряжение промышленной частоты 2 кВ
Напряжение развязки расчетное значение 250 В
Выдерживаемое импульсное напряжение 4 кВ
Категория перенапряжения согласно МЭК 61010 3
Напряжение питания Напряжение питания при постоянном токе 5 В
Класс защиты Степень защиты IP с лицевой стороны IP20
Рассеивание Мощность потерь [Вт] при постоянном токе макс. 1 Вт
Вспомогательный контур Число подключенных замыкающих контактов для вспомогательных контактов 2
Подробнее Характеристика изделия материала корпуса полиамид
Входы Выходы Число цифровых входов 2
Исполнение коммутационного входа отриц.
Условия эксплуатации для цифровых входов доступен вспомогательный источник питания Да
Напряжение на источнике вспомогательного питания при постоянном токе 5 В
Входной ток при сигнале <0> макс. 7 мА
Время задержки входного сигнала мин. 50 мс
Частота на цифровых входах
Настроенный как счетчик макс. 2 000 Гц
Настроенный как состояние макс. 50 Гц
Исполнение цифрового выхода реле
Число выходов как контактный коммутационный элемент 2
Выходной ток на релейных выходах
При AC-1 при 250 В расчетное значение 5 А
При AC-15 при 250 В расчетное значение 0,75 А
При DC-1 при 30 В расчетное значение 2 А
Тип коммутационной способности согласно NEMA коммутационная способность по току на релейных C300
Выходах
При переменном токе при 250 В согласно UL 508 5 А
При постоянном токе при 30 В согласно UL 508 2 А
Механический срок службы (коммутационных циклов) релейных выходов 1 000 000
Коммутационная износостойкость релейных выходов 100 000
Связи Поперечное сечение подключаемого провода
Мин. 0,2 мм²
Макс. поперечное сечение подключаемого провода согласно 2,5 мм²
Мин. 0,75 мм²
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 2,5 мм²
Провода
Мин. 24
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 12
Провода согласно UL 508
Мин. 18
Макс. 12
Начальный пусковой крутящий момент (фунтов/дюйм) при винтовом зажиме макс. 4,5 lbf·in
Температура проводника согласно UL 508 макс. 60/75°C
Исполнение разъема питания исполнение: съемное/втычное
Механическая конструкция Высота 64,5 мм
Ширина 22 мм
Глубина 46,8 мм
Масса нетто 80 г
Условия окружающей среды Относительная атмосферная влажность опорное значение 80 %
Окружающая температура при хранении
Мин. -30 °C
Макс. 80 °C
Сертификаты Справочный идентификатор
Согласно DIN EN 61346-2 K
Согласно МЭК 81346-2:2009 K
