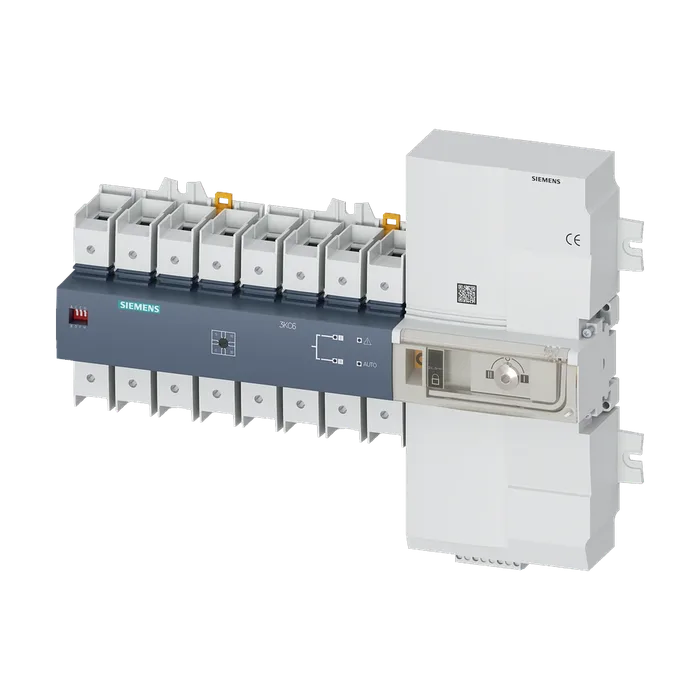

SENTRON, ATE, сетевой переключатель 3KC, авт., ATSE, 4- пол., Iu: 160 А, Ue AC: 415 В, Ie при AC-33B, при 415 В: 125 А, Ie при AC-23A, при 690 В: 80 А, винтовое и реечное крепление 35 мм, моторизованный привод, правосторонний, длинная поворотная рукоятка, рамочная клемма
Торговая марка изделия SENTRON
Линейка изделий ATE
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия Автоматический
Конструкция исполнительного механизма Длинная поворотная ручка
Исполнение рукоятки Рукоятка
Исполнение коммутационного привода привод двигателя
Исполнение коммутационного привода электропривод Да
Число полюсов 4
Тип устройства жесткий монтаж
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 7 000
Значение I2t
Предохранителя при 415 В макс. допустимо 109 000 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. 109 000 A²·s
Положение коммутационного привода На правом конце
Категория перенапряжения II
Степень загрязнения 3
Напряжение развязки
Расчетное значение 800 В
При степени загрязнения 3 при постоянном токе расчетное значение 800 В
Напряжение питания при переменном токе
Мин. 176 В
Макс. 288 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 34,8 Вт
Рабочая частота расчетное значение
Мин. 45 Гц
Макс. 65 Гц
Рабочий ток расчетное значение 160 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 6
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 5,88 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 40 кА
При 415 В с помощью предохранителя gG расчетное значение 40 кА
Входной ток на цифровом входе при сигнале <0> макс. 0,5 мА
Число цифровых входов 3
Исполнение коммутационного входа Соединено с управляющей клеммой
Исполнение реле 1 реле: 1NO, 250 V AC 2A AC-1 or 30 V DC 2A DC-1
Длительность импульса мин. 0,06 s
Время задержки входного сигнала 0,03 s
Число контролируемых фаз 3
Провода
Однопроводной 1x(1070 мм²)
Многопроводной 1x (10 ... 70 мм²)
Исполнение разъема питания
Входов и выходов Съемные/вставные
Для главной цепи рамная клемма
Высота 245 мм
Ширина 340 мм
Глубина 73,5 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Масса нетто 3 542 г
Мин. -20 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 70 °C Declaration of Conformity
