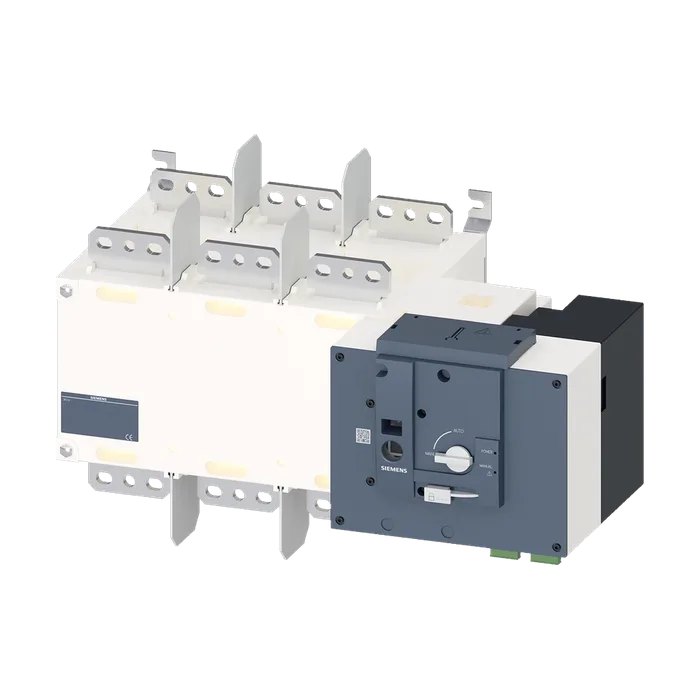

SENTRON, сетевой коммутатор 3KC, с дистанционным управлением, RTSE, 3-пол., Iu: 1600 А, Ue AC: 415 В, Ie при AC-33B, при 415 В: 1000 А, Ie при AC-23A, при 690 В: 800 A, винтовое крепление, моторизованный привод, правосторонний, длинная поворотная рукоятка, шинное соединение
Торговая марка изделия SENTRON
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия С дистанционным включением
Исполнение индикатора для индикации коммутационного положения "ручной режим" I - O - II
Конструкция исполнительного механизма Длинная поворотная ручка
Исполнение рукоятки Рукоятка
Исполнение коммутационного привода привод двигателя
Исполнение коммутационного привода электропривод Да
Число полюсов 3
Тип устройства жесткий монтаж
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 2 500
Положение коммутационного привода На правом конце
Категория перенапряжения IV
Степень загрязнения 3
Напряжение развязки
Расчетное значение 1 000 В
При степени загрязнения 3 при постоянном токе расчетное значение 1 000 В
Напряжение питания при переменном токе
Мин. 166 В
Макс. 332 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 366 Вт
Рабочая частота расчетное значение
Мин. 45 Гц
Макс. 65 Гц
Рабочий ток расчетное значение 1 600 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 3
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Нет
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. 105 кА
При AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. условный ток короткого замыкания при защите 67,2 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 100 кА
При 415 В с помощью предохранителя gG расчетное значение 100 кА
Входной ток на цифровом входе при сигнале <0> макс. 1 мА
Число цифровых входов 5
Исполнение коммутационного входа Соединено с управляющей клеммой
Исполнение реле 1 реле: 1NO, 2A 250 VAC or 2A 24 VDC.
Длительность импульса мин. 0,06 s
Время задержки входного сигнала 0,046 s
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 2 x 100 x 5
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 4x240 мм²
Исполнение разъема питания
Входов и выходов Съемные/вставные
Для главной цепи шинный зажим
Высота 380 мм
Ширина 596 мм
Глубина 439,5 мм
Вид креплений винтовое крепление
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 33 100 г
Мин. -20 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 70 °C Declaration of Conformity
