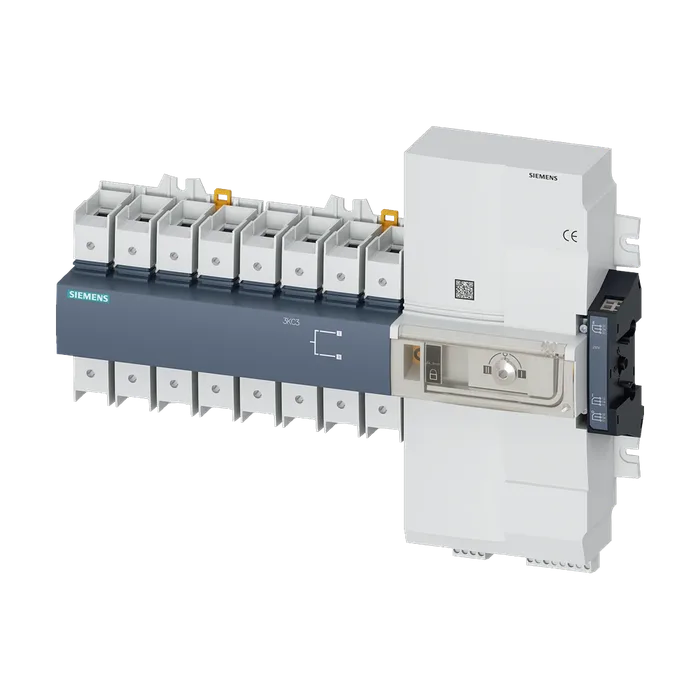

SENTRON, сетевой коммутатор 3KC, с дистанционным управлением, RTSE, 4-пол., Iu: 160 А, Ue AC: 415 В, Ie при AC-33B, при 415 В: 125 А, Ie при AC-23A, при 690 В: 80 А, винтовое и реечное крепление 35 мм, моторизованный привод, правосторонний, длинная поворотная рукоятка, рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия С дистанционным включением
Конструкция исполнительного механизма Длинная поворотная ручка
Исполнение рукоятки Рукоятка
Исполнение коммутационного привода привод двигателя
Исполнение коммутационного привода электропривод Да
Число полюсов 4
Тип устройства жесткий монтаж
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 7 000
Значение I2t
Предохранителя при 415 В макс. допустимо 109 000 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. 109 000 A²·s
Положение коммутационного привода На правом конце
Категория перенапряжения III
Степень загрязнения 3
Напряжение развязки
Расчетное значение 800 В
При степени загрязнения 3 при постоянном токе расчетное значение 800 В
Напряжение питания при переменном токе
Мин. 176 В
Макс. 288 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 34,8 Вт
Рабочая частота расчетное значение
Мин. 45 Гц
Макс. 65 Гц
Рабочий ток расчетное значение 160 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 3
Число переключающих контактов для вспомогательных контактов 3
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Нет
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 5,88 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 40 кА
При 415 В с помощью предохранителя gG расчетное значение 40 кА
Входной ток на цифровом входе при сигнале <0> макс. 0,5 мА
Число цифровых входов 3
Исполнение коммутационного входа Соединено с управляющей клеммой
Длительность импульса мин. 0,06 s
Время задержки входного сигнала 0,03 s
Провода
Однопроводной 1x(1070 мм²)
Многопроводной 1x (10 ... 70 мм²)
Исполнение разъема питания
Входов и выходов Съемные/вставные
Для главной цепи рамная клемма
Высота 245 мм
Ширина 340 мм
Глубина 73,5 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Масса нетто 3 474 г
Окружающая температура при эксплуатации
Мин. -20 °C
Макс. окружающая температура при хранении 70 °C
Мин. -40 °C
Макс. 70 °C Declaration of Conformity
