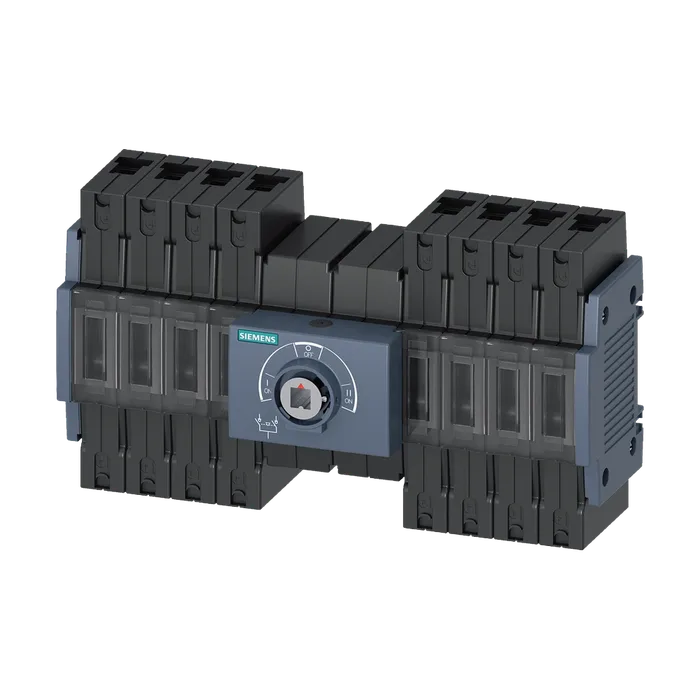

SENTRON, сетевой коммутатор 3KC, с ручным управлением, MTSE, типоразмер: 1, 4-пол., Iu: 32 А, Ue AC: 415 В, Ie при AC-33 B, при 415 В: 32 А, Ie при AC-23A, при 690 В: 32 А, винтовое и реечное крепление 35 мм, фронтальный привод, средн., без рукоят., рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия С ручным управлением
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" I ON- O OFF- II ON
Конструкция исполнительного механизма Без рукоятки
Исполнение рукоятки без
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 1
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 15 000
Значение I2t
При замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. 13 300 A²·s
При замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. 13 700 A²·s
Предохранителя при 415 В макс. допустимо 26 505 A²·s
Предохранителя при 500 В макс. допустимо 26 505 A²·s
Предохранителя gG при 690 В макс. допустимо 24 005 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. 13 300 A²·s
Положение коммутационного привода По центру
Категория перенапряжения III
Степень загрязнения 3
Напряжение развязки
Расчетное значение 1 000 В
Степень защиты IP IP20
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 2,4 Вт
Рабочая мощность
При AC-23 A при 400 В при 50/60 Гц расчетное значение 15 кВт
При AC-23 A при 500 В расчетное значение 18,5 кВт
Рабочий ток расчетное значение 32 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 8
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. 7,7 кА
При AC 690 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 7 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 100 кА
При 415 В с помощью предохранителя gG расчетное значение 100 кА
При 500 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 100 кА
При 690 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 100 кА
Вид подключаемых сечений проводов для гибкого шинопровода 2x (0,8 x 9 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 1 x (2 x 9 мм²)
Провода
Однопроводной 1 x (1 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 1x (1 ... 35 мм²)
Многопроводной 1x (6 ... 35 мм²)
Исполнение разъема питания
Для главной цепи рамная клемма
Высота 119 мм
Ширина 237,6 мм
Глубина 84,5 мм
Вид креплений Винтовое крепление и крепление на DIN-рейку 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение любой
Масса нетто 1 700 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
