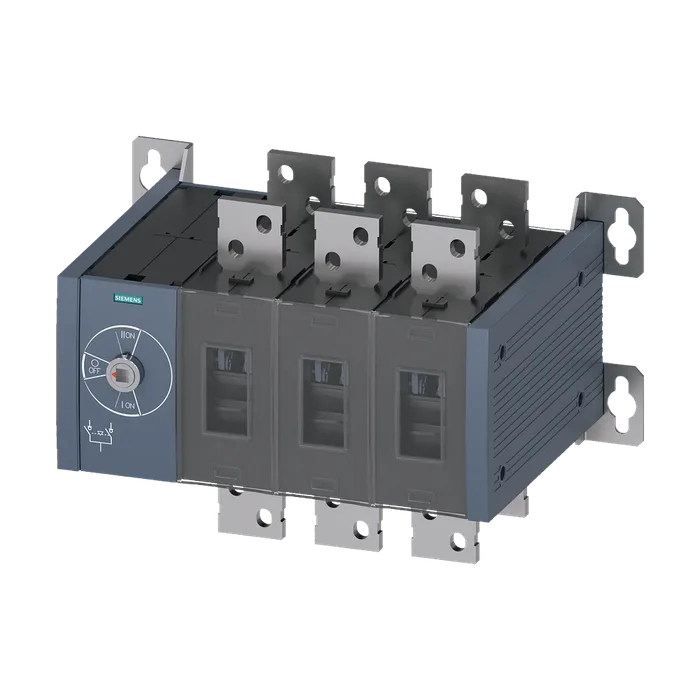

SENTRON, сетевой коммутатор 3KC, с ручным управлением, MTSE, типоразмер: 5, 3-пол., Iu: 1600 А, Ue AC: 415 В, Ie при AC-33 B, при 415 В: 800 А, Ie при AC-23A при 690 В: 800 А, винтовое крепление, фронтальный привод, левосторонний, без рукоятки, шинное соединение
Торговая марка изделия SENTRON
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия С ручным управлением
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" I ON- O OFF- II ON
Конструкция исполнительного механизма Без рукоятки
Исполнение рукоятки без
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 5
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 6 000
Значение I2t
При замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. 30 900 000 A²·s
Предохранителя при 415 В макс. допустимо 34 800 005 A²·s
Предохранителя при 500 В макс. допустимо 34 800 005 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. 30 900 000 A²·s
Положение коммутационного привода На левом конце
Категория перенапряжения IV
Степень загрязнения 3
Напряжение развязки
Расчетное значение 1 000 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 360 Вт
Рабочая мощность
При AC-23 A при 400 В при 50/60 Гц расчетное 400 кВт
При AC-23 A при 500 В расчетное значение 560 кВт
Рабочий ток расчетное значение 1 600 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 16
Число замыкающих контактов для вспомогательных контактов 16
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. 105 кА
При AC 690 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 105 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 80 кА
При 415 В с помощью предохранителя gG расчетное значение 80 кА
При 500 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 80 кА
Вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником 1x (120 ... 300 мм²), 2x (95 ... 300 мм²)
Вид подключаемых сечений проводов
При комбинации "алюминиевый провод + выключатель" 680 A/2x 300 мм²
Для медного шинопровода вид подключаемых сечений проводов для медного 2 x (60 x 10 mm²)
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1 x (120 ... 240 мм²), 2 x (95 ... 240 мм²)
Многопроводной с кабельным наконечником согласно DIN 46235 1 x (120 ... 240 мм²), 2 x (95 ... 240 мм²)
Исполнение разъема питания
Для главной цепи шинный зажим
Высота 310 мм
Ширина 475 мм
Глубина 311,5 мм
Вид креплений винтовое крепление
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 31 900 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
