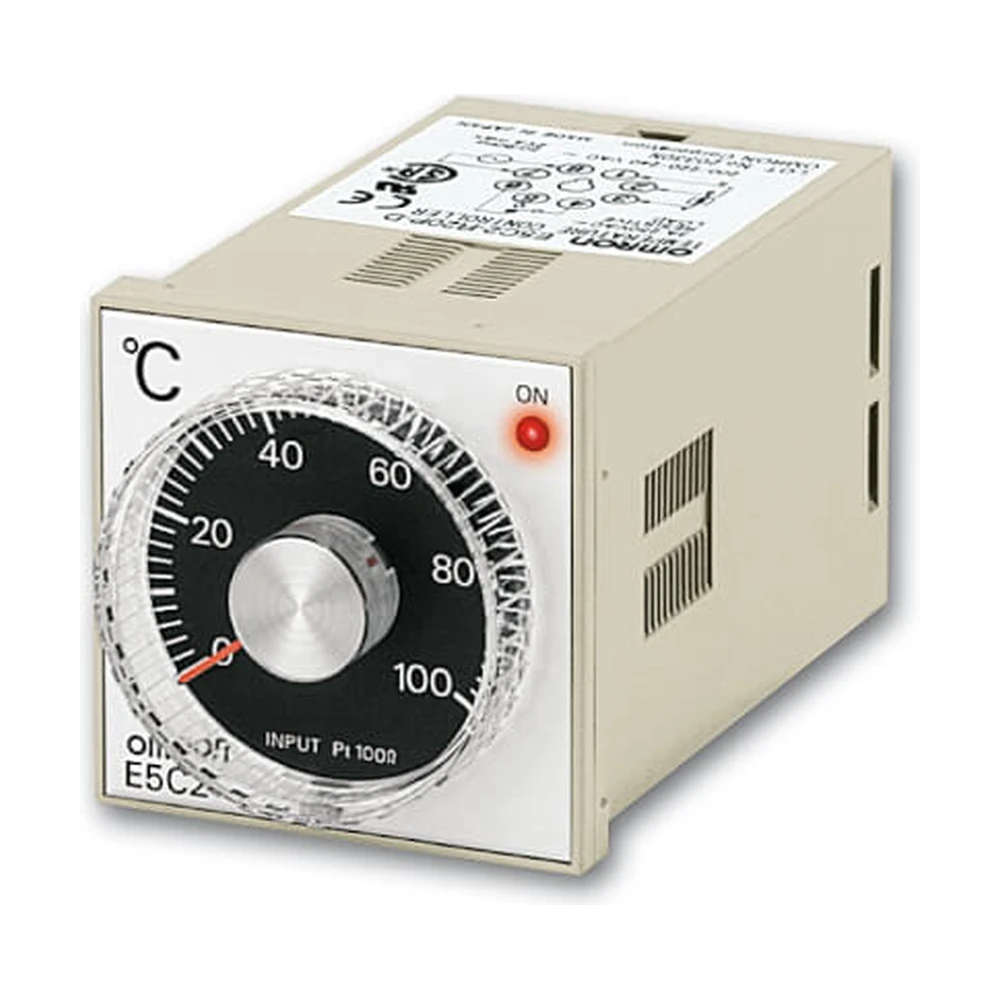

Базовый регулятор дискретного (ВКЛ/ВЫКЛ) или ПД-регулирования компании Omron оснащен аналоговой шкалой настройки. Погрешность установки задания у этого недорогого компактного регулятора составляет 2% полной шкалы. Регулятор снабжен цоколем для монтажа на DIN-рейку (с помощью монтажной колодки) или утопленного монтажа (заподлицо).

Недорогой компактный регулятор
Режим регулирования: дискретное регулирование (ВКЛ/ВЫКЛ) или П-регулирование
Управляющий выход: релейный
Питание: 100-120 / 200-240 В=
Термопара типа K: от 0°C до 1200°C; типа L: от 0°C до 400°C; типа Pt100: от -50°C до 200°C

Заказная информация

Standard models (Power supply: 100 to 240 VAC)

Input			Control method	On/OFF	Proportional (P)
Input			Output/Indication method	Relay/No indication
Input/ standard scale (°C)	Thermocouple	K (CA) Chromel vs. Alumel	0 to 200 °C	E5C2-R20K AC100-240 0-200	E5C2-R40K AC100-240 0-200
			0 to 300 °C	-	E5C2-R40K AC100-240 0-300
			0 to 400 °C	E5C2-R20K AC100-240 0-400	E5C2-R40K AC100-240 0-400
			0 to 600 °C	E5C2-R20K AC100-240 0-600	E5C2-R40K AC100-240 0-600
			0 to 800 °C	E5C2-R20K AC100-240 0-800	E5C2-R40K AC100-240 0-800
			0 to 1000 °C	E5C2-R20K AC100-240 0-1000	-
			0 to 1200 °C	E5C2-R20K AC100-240 0-1200	-
		J (IC) Iron versus Constantan	0 to 200 °C	E5C2-R20J AC100-240 0-200	-
			0 to 300 °C	E5C2-R20J AC100-240 0-300	-
			0 to 400 °C	E5C2-R20J AC100-240 0-400	-
	Resistance thermometer	Platinum resistance thermometer	-50 to 50 °C	E5C2-R20P-D AC100-240 -50-50	-
			0 to 50 °C	E5C2-R20P-D AC100-240 0-50	-
			0 to 100 °C	E5C2-R20P-D AC100-240 0-100	-
			0 to 200 °C	E5C2-R20P-D AC100-240 0-200	-
			0 to 300 °C	E5C2-R20P-D AC100-240 0-300	-
			0 to 400 °C	E5C2-R20P-D AC100-240 0-400	-
	Thermistor	THE (replaceable element)	0 to 100 °C	E5C2-R20G AC100-240 0-100	-
			100 to 200 °C	E5C2-R20G AC100-240 100-200	-
			150 to 300 °C	E5C2-R20G AC100-240 150-300	-

Input ranges	Thermocouple		Platinum resistance thermometer	Thermistor
Input ranges	K (CA) chromel vs. alumel	J (IC) iron vs. constantan	Pt100	THE
°C	0 to 200 (5), 0 to 400 (10), 0 to 600 (20), 0 to 800 (20), 0 to 1,000 (25), 0 to 1,200 (25)	0 to 200 (5), 0 to 300 (10), 0 to 400 (10)	-50 to 50 (2), 0 to 50 (1), 0 to 100 (2), 0 to 200 (5), 0 to 300 (10), 0 to 400 (10)	0 to 100 (2) (6 kΩ at 0°C), 100 to 200 (2) (550 Ω 200°C) 150 to 300 (2) (4 kΩ 200°C)

Аксессуары

Functions	Order code
Front connecting socket with finger protection	P2CF-08-E
Back connecting socket (for flush mounting)	P3G-08
Finger protection cover (for P3G-08)	Y92A-48G
Protective front cover (IP66)	Y92A-48B

Характеристики

Supply voltage	100 to 240 VAC, 50/60 Hz
Thermocouple input type	K, J (with sensor break detection)
RTD input type	Pt100, THE
Control mode	ON/OFF or P control
Setting method	analog setting
Output	Relay, SPDT, 3 A at 250 VAC
Life expectancy	Electrical: 100,000 operations min.
Setting accuracy	±2% FS max.
Hysteresis	Approx. 0.5% FS (fixed)
Proportional band	3% FS (fixed)
Reset range	5 ±1% FS min.
Control period	20 s
IP Rating front panel	IP40 (IP66 cover available)
IP rating terminals	IP00
Ambient temperature	-10 to 55°C
Size in mm (HxWxD)	48x48x96
