ZX-T

Максимально надежная цифровая технология

Компания расширяет семейство микропроцессорных датчиков и предлагает ZX-T - контактный измерительный датчик высокоточных измерений смещений для широкого спектра применений. Как и другие микропроцессорные датчики этого типа, серия ZX-T обладает целым рядом выдающихся функций и особенностей. Среди них различные функции расчета и управления, которые позволяют проводить измерения и управлять оборудованием, изменяя состояние выхода с высоким/низким уровнем сигнала.

Функция автоматического масштабирования позволяет подключить любую измерительную головку и немедленно приступить к измерениям - усилитель автоматически отображает измеренное расстояние сразу после смены измерительной головки. Функция многоточечных измерений позволяет подключить до 8-ми модулей для выполнения операций сложения и вычитания для более точного расчета усредненного результата вычислений. Возможность возникновения неполадок, вызванных чрезмерным контактным усилием в нестандартной ситуации проведения измерений, может быть выявлена заранее, что позволит предотвратить дефект.

Благодаря применению уникальной конструкции с линейными шарикоподшипниками каждая измерительная головка имеет длительный срок службы. Такая конструкция обеспечивает плавное движение скользящих частей, а резиновые манжеты защищают конструкцию от пыли. Класс защиты IP67 обеспечивает надежную работу датчика в самых тяжелых условиях эксплуатации. Все эти функциональные возможности делают ZX-T идеальным средством в тех применениях, где необходим высоконадежный и высокоточный датчик для работы с любыми материалами и поверхностями в условиях, когда датчики бесконтактного типа не могут быть использованы. Эти датчики применяются в металлообрабатывающей промышленности, а так же на любых сборочных производствах.

Для повышения точности датчика ZX-T применены новаторские микропроцессорные технологии - это обеспечивает измерения длины, ширины, толщины, диаметра, эксцентриситета, ровности, наклона и шероховатости, не подвержен воздействию электромагнитных помех и индукции, что делает его высоконадежным, высокоточным и высокопроизводительным средством для применения в усовершенствованных системах качества. Кроме того, датчик полностью совместим с концепцией интеллектуальной платформы OMRON, так что настройка, программирование и эксплуатация изделия сводится к простым операциям на экране HMI (программируемый терминал).

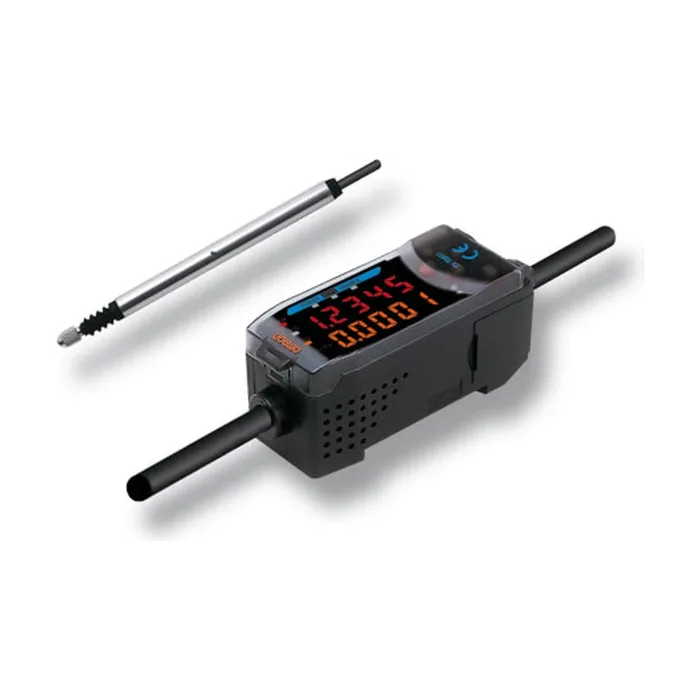

OMRON ZX-T включает в себя три различных измерительных головки, пять измерительных наконечников и два усилителя. При этом две измерительные головки имеют одинаковый диапазон измерений и отличаются только тем, что одна из них предназначена для измерений с низким крутящим моментом - например для хрупких или мягких поверхностей. Кроме того, одно из устройств - ZX-TDS04 с увеличенным ходом штока - обладает наивысшей в своем промышленном классе точностью измерения (0.1 мкм) и линейностью (0.3% полной шкалы). А измерительная головка датчика ZX-T диаметром 6 мм является рекордсменом микроминиатюризации в промышленности и может применяться для измерений в очень узких местах и для многоточечных измерений.

Автоматическое сохранение настроек

Функция автосохранения использует технологию новейшего преобразователя, что позволяет обходиться без долгой настройки и исходных вычислений при каждом включении датчика. Даже при сбое питания эти значения сохраняются, и нет необходимости в их повторной инициализации.

Вычислительное устройство для измерения толщины

Поместив вычислительное устройство ZX-CAL2 между двумя усилителями, легко измерить толщину изделия, при этом результат измерения будет показан на индикаторе усилителя. Результаты представляются в цифровой форме. Поэтому они могут быть непосредственно загружены в ПК или ПЛК с использованием интерфейсного кабеля RS-232C.

Программное обеспечение Smart Monitor (версия 3)

Новейший программный пакет Smart Monitor (версия 3), предлагаемый компанией OMRON, позволяет быстро и просто настраивать параметры и значения с помощью ПК. Результаты анализа сигнала и регистрации данных могут быть обработаны для получения информации о контроле качества. Кроме того, этот программный пакет совместим со всеми датчиками серии ZX.

Универсальная концепция микропроцессорного управления и совместимости

Концепция микропроцессорного управления и совместимости служит основой для построения систем промышленной автоматизации, обеспечивая простоту эксплуатации и высокую степень интеграции между устройствами. Эта технология рассматривает устройство в качестве центрального объекта, а архитектуру системы в качестве информационного канала, в котором различные периферийные устройства сети интегрируются друг с другом. Технология микропроцессорного управления и совместимости (SST) является идеальным решением для системных инженеров, решающих задачи построения систем и комплексов, которые отвечают индивидуальным требованиям различных заказчиков. SST обеспечивает построение модульных систем управления для отдельных станков и агрегатов. Используя эту технологию можно создавать специализированные решения без существенного увеличения времени интеграции или степени сложности. Кроме того, обеспечивается построение промышленных систем без расширенного программирования. Перечисленные особенности приводят к значительному снижению затрат при построении конкретных систем, удовлетворяющих требованиям по стоимости и производительности самых притязательных заказчиков. Эта технология позволяет естественным образом объединить микропроцессорные датчики компании OMRON с другими изделиями в пределах одной сети.

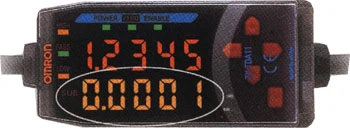

Усилители

Исполнение	Напряжение питания	Тип выхода	Модель
	Постоянный ток	NPN	ZX-TDA11
		PNP	ZX-TDA41

Головки датчиков

Размер	Тип	Расстояние срабатывания	Разрешение*	Модель
диаметр 6 мм	Короткий	1 мм	0.1 мкм	ZX-TDS01T
диаметр 6 мм	Стандарт	4 мм	0.1 мкм	ZX-TDS04T
диаметр 6 мм	Измерения с низким крутящим моментом	4 мм	0.1 мкм	ZX-TDS04T-L

* Разрешение соответствует минимальному считываемому показанию в условиях подсоединения усилителя ZX-TDA##

Вычислительное устройство

Исполнение	Модель
	ZX-CAL2

Коммуникационный модуль для серии ZX

Исполнение	Наименование	Модель
	Коммуникационный модуль для серии ZX	ZXSF11
	Коммуникационный модуль для серии ZX + программное обеспечение Basic для настройки датчиков серии ZX	ZXSFW11EV3
компакт-диск	программное обеспечение для настройки датчиков серии ZX	ZX-SW11EV3

Примеры применения

Характеристики

Amplifier units

Item	ZX-TDA11	ZX-TDA41
Measurement period	1 ms
Possible average count settings	1, 16, 32, 64, 128, 256, 512, or 1,024
Linear output	Current output: 4 to 20 mA/F.S., max. load resistance: 300 Ω Voltage output: ±4 V (±5 V, 1 to 5 V), output impedance: 100 Ω
Judgement outputs (3 outputs: HIGH/PASS/LOW)	NPN open-collector outputs, 30 VDC, 30 mA max. Residual voltage: 1.2 V max.	PNP open-collector outputs, 30 VDC, 30 mA max. Residual voltage: 2 V max.
Zero reset input, timing input, reset input, judgement output hold input	ON: Short-circuited with 0-V terminal or 1.5 V or less OFF: Open (leakage current: 0.1 mA max.)	ON: Supply voltage short-circuited or supply voltage of 1.5 V or less OFF: Open (leakage current: 0.1 mA max.)
Function	Measurement value display present value/set value/output value display Display reverse ECO mode number of display digit changes Sample hold peak hold bottom hold, peak-to-peak hold Self-peak hold self-bottom hold zero reset Initial reset direct threshold value setting position teaching Hysteresis width setting timing inputs reset input Judgement output hold input monitor focus (A-B) calculations (A+B) calculations (see note 4.) sensor disconnection detection Zero reset memory function lock non-measurement setting Clamp value setting scale inversion zero reset indicator Span adjustment warming-up display pressing force alarm
Indicators	Judgement indicators: High (orange), pass (green), low (yellow), 7-segment main digital display (red), 7-segment sub-digital display (yellow), power ON (green), zero reset (green), enable (green)
Power supply voltage	12 to 24 VDC±10%, ripple (p-p): 10% max.
Current consumption	140 mA max. (with sensor connected), for 24-VDC power supply voltage: 140 mA max. (with sensor connected)
Ambient temperature	Operating and storage: 0 to 50°C (with no icing or condensation)
Temperature characteristic	0.03% F.S./°C
Connection method	Prewired (standard cable length: 2 m)
Weight (packed state)	Approx. 350 g
Materials	Case: PBT (polybutylene terephthalate), cover: Polycarbonate

Sensor heads

Item		ZX-TDS01T	ZX-TDS04T	ZX-TDS04T-L
Measurement range		1 mm	4 mm
Maximum actuator travel distance		Approx. 1.5 mm	Approx. 5 mm
Resolution		0.1 µm
Linearity		±0.3% F.S.
Operating force		Approx. 0.7 N		Approx. 0.25 N
Degree of protection (sensor head)		IEC60529, IP67		IEC60529, IP54
Mechanical durability		10,000,000 operations min.
Ambient temperature		Operating: 0 to 50°C, storage: - 15 to 60°C (with no icing or condensation)
Ambient humidity		Operating and storage: 35% to 85% (with no icing or condensation)
Temperature characteristic	Sensor head	0.03% F.S./°C
	Preamplifier	0.01% F.S./°C
Weight (packed state)		Approx. 100 g
Materials	Sensor head	Stainless steel
	Preamplifier	Polycarbonate
Accessories		Instruction manual, preamplifier mounting brackets (ZX-XBT1)
