G3PF

Omron G3PF Твердотельные реле со встроенным трансформатором тока

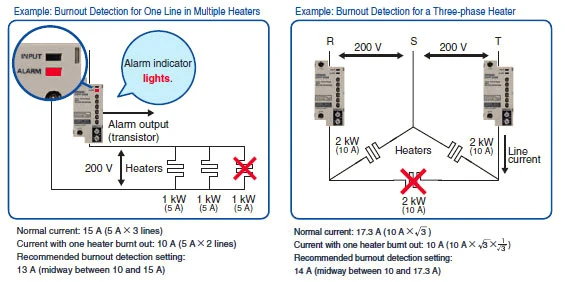

Определение перегорания нагревателя

Встроенный трансформатор тока отображает ток нагрузки. Сигнальный выход перегорания нагревателя может определять выход нагревателя 1 линии или выход 1 линии, если используется несколько нагревателей. Определение так же возможно для 3-х фазных цепей нагрева.

Определение короткого замыкания

Встроенный трансформатор тока позволяет определить короткое замыкание. Встроенный аварийный индикатор показывает возникновение короткого замыкания. Раздельные аварийные выходы на реле могут быть как в виде пружинных клемм, так и съемных разъемов.

Простое и удобное задание уровня перегорания нагревателя

Задание уровня производится с помощью вращающегося потенциометра на корпусе реле.

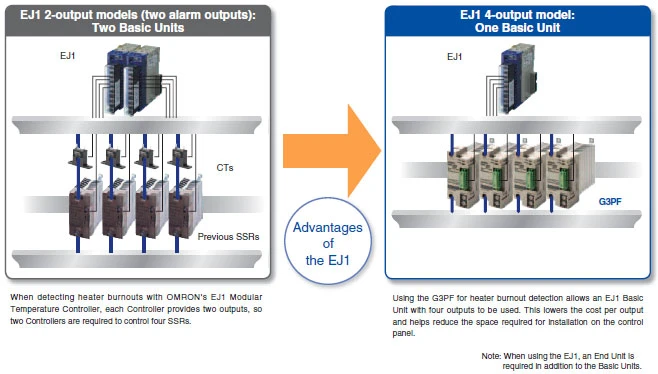

Экономия места и снижение времени на монтаж

Технические данные

Rated power supply voltage	24 VDC
Operating voltage range	20.4 to 26.4 VDC
Current consumption	50 mA DC max. (at 24 VDC)

Вход

Input method	Voltage input
Rated input voltage	12 to 24 VDC
Operating input voltage range	9.6 to 26.4 VDC
Operate voltage	9.6 VDC max.
Release voltage	1.0 VDC min.
Input current	5 mA DC max.(at 12 VDC); 10 mADC max.(at 24 VDC

Аварийный выход

Output OFF collector voltage	30 VDC max.
Maximum carry current	100 mA
Output form	NPN open collector (ON when error isdetected.)
Minimum load current	0.1 mA

Силовая цепь

Модель	G3PF-225B	G3PF-235B	G3PF-525B	G3PF-535B
	G3PF-225B-CTB	G3PF-235B-CTB	G3PF-525B-CTB	G3PF-535B-CTB
	G3PF-225B-STB	G3PF-235B-STB	G3PF-525B-STB	G3PF-535B-STB
Номинальное напряжение нагрузки	100 to 240 VAC (50/60 Hz)		200 to 480 VAC (50/60 Hz)
Диапазон рабочего напряжения	75 to 264 VAC. 50/60 Hz		180 to 528 VAC. 50/60 Hz
Допустимый ток*	25 A (at 40 гр.ц)	35 A (at 40 гр.ц.)	25 A (at 40 гр.ц.)	35 A (at 40 гр.ц.)
Минимальный ток нагрузки	2 A
Мгновенное значение броска тока	220 A (60 Hz, 1 cycle)	430 A (60 Hz, 1 cycle)	220 A (60 Hz, 1 cycle)	430 A (60 Hz, 1 cycle)

Характеристики

Модель		G3PF-225B	G3PF-235B	G3PF-525B	G3PF-535B
		G3PF-225B-CTB	G3PF-235B-CTB	G3PF-525B-CTB	G3PF-535B-CTB
		G3PF-225B-STB	G3PF-235B-STB	G3PF-525B-STB	G3PF-535B-STB
Бремя работы		1/2 of load power source cycle +1 ms max.
Release time		1/2 of load power source cycle +1 ms max.
Главная цепь	Output ON voltage drop	1.6 V (RMS) max.		1.8 V (RMS) max.
	Leakage current	10 mA max. (at 200 VAC)		20 mA max. (at 480 VAC)
Аварийный выход	Output ON voltage drop	1.5 V max.
	Leakage current	1 mA max.
Isolation resistance		100 MQ min. (at 500 VDC)
Dielectric strength		2.500 VAC. 50/60 Hz for 1 min.
Vibration resistance		Разрушение: 10 to 55 toiO Hz. 0.35-mm single amplitude (0.7-mm double amplitude)
Вибрации		Разрушение: 294 m/s2
Температура хранения		-30 to 70 ° C (with no icing or condensation)
Окружающая рабочая темпераг/ра		-20 to 60 ° C (with no icing or condensation)
Окружающая влажность		45% to 85%
Бес		Approx. 400 g	Approx. 630 g	Approx. 400 g	Approx. 630 g

Информация для заказа

Входной разъем	Isolation method	Zero cross function	Индикатор	Аварийный выход	Допустимая нагрузка	Модель
М3 разъем	Оптопара	Да	Да	1 выход	2 to 25 A, 100 to 240 VAC	G3PF-225B
					2 to 35 A, 100 to 240 VAC	G3PF-235B
					2 to 25 A. 200 to 480 VAC	G3PF-525B
					2 to 35 A. 200 to 480 VAC	G3PF-535B
Пружинный разъем				2 выхода (Heater Burnout Detection, SSR Short-circuit Failure Detection)	2 to 25 A. 100 to 240 VAC	G3PF-225B-CTB
					2 to 35 A, 100 to 240 VAC	G3PF-235B-CTB
					2 to 25 A. 200 to 480 VAC	G3PF-525B-CTB
					2 to 35 A. 200 to 480 VAC	G3PF-535B-CTB
Компактный разъем (слот)				2 выхода (Heater Burnout Detection. SSR Short-circuit Failure Detection)	2 to 25 A, 100 to 240 VAC	G3PF-225B-STB
					2 to 35 A, 100 to 240 VAC	G3PF-235B-STB
					2 to 25 A. 200 to 480 VAC	G3PF-525B-STB
					2 to 35 A. 200 to 480 VAC	G3PF-535B-STB
