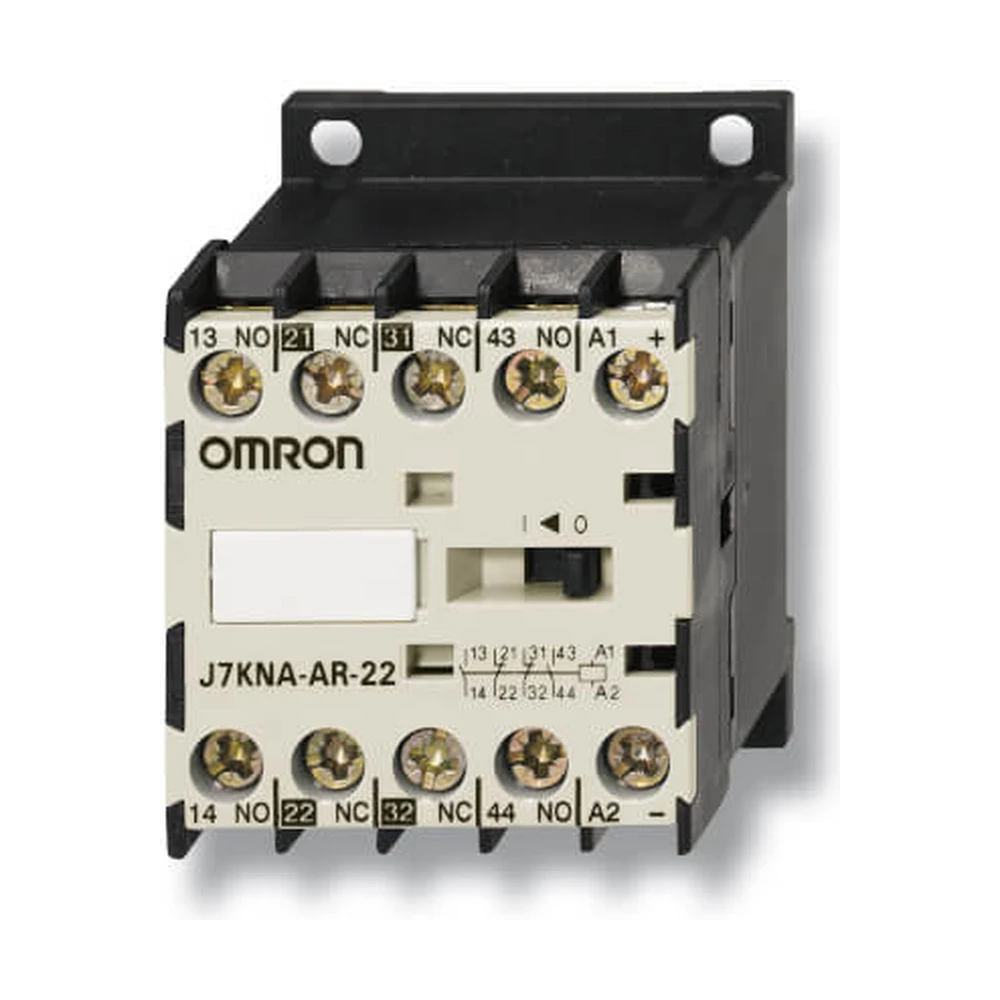

J7KNA-AR

4-полюсное контакторное реле

Основные блоки, выпускаемые в трех модификациях, можно комбинировать с различными дополнительными блоками вспомогательных контактов. Предусмотрены 4-полюсные, 6-полюсные и 8-полюсные модели с различной конфигурацией контактов, а также с различными значениями напряжения катушки (переменного и постоянного тока). В состав предлагаемых дополнительных принадлежностей входят, например, ограничители напряжения.

• Зеркальные вспомогательные контакты
• Крепление винтами или защелкивание на DIN-рейке шириной 35 мм
• Номинальный ток = 10 A (I-th)
• Подходят для применения с электронными устройствами (DIN 19240)
• Защита от прямого контакта с токоведущими частями (BGV A2)

J7KNA-AR — Релейные мини контакторы

• AC/DC модели
• 4, 6 и 8 полюсные модели
• Positively guidede contacts
• Легко крепиться на DIN рейку
• Номинальный ток= 10A

Основные технические характеристики:

Модели с переменным напряжением (AC)
	Контакт NO	Контакт NC	AC15 230V	400V	Модель
	4-х полюсные
	4	—	3A	2A	J7KNA-AR-40 24 J7KNA-AR-40 230
	3	1	3A	2A	J7KNA-AR-31 24 J7KNA-AR-31 230
	2	2	3A	2A	J7KNA-AR-22 24 J7KNA-AR-22 230
Модели с катушкой постоянного напряжения (AC)
	4-х полюсные
	4	—	3A	2A	J7KNA-AR-40 24D (-VS = with diode)
	3	1	3A	2A	J7KNA-AR-31 24D (-VS = with diode)
	2	2	3A	2A	J7KNA-AR-22 24D (-VS = with diode)

Suffix to contactor type e.g. J7KNA-09-10-24	Voltage marking at the coil for		Rated control voltage Us range for
	50 Hz	60 Hz	50 Hz		60 Hz
	V	V	min. V	max. V	min. V	max. V
24	24	24	22	24	24	24
110	110 to 115	120 to 125	110	115	120	125
230	220 to 230	240	220	230	240	250

Аксессуары

Contacts		Ratings		Thermal rated current	Order code
		AC15 230 V A	400 V A
NO	NC			Ith, A
1	1	3	2	10	J73KN-A-11
0	2	3	2	10	J73KN-A-02
4	0	3	2	10	J73KN-A-40
2	2	3	2	10	J73KN-A-22
0	4	3	2	10	J73KN-A-04
