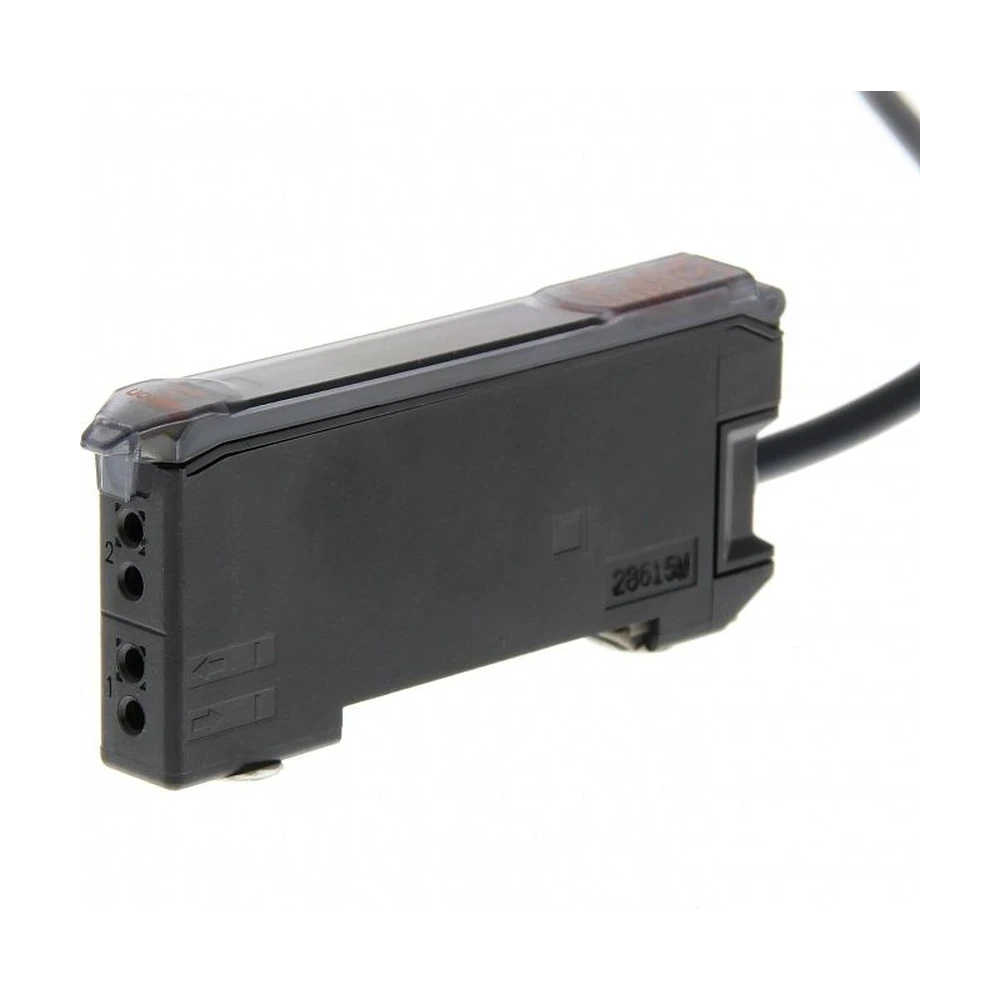

E3X-MDA

OMRON E3X-MDA - это передовое решение, объединяющее два цифровых оптоволоконных усилителя в одном компактном корпусе. Во многих задачах обнаружения требуется наличие двух сигналов для одновременного определения наличия объекта и проверки какой-либо его части, что реализовано в этом оптоволоконном усилителе.

ОСОБЕННОСТИ:

• Самый тонкий профиль в своей отрасли, всего лишь 5 мм на канал.
• Интегрированный управляющий выход AND/OR.
• Гибкое управление с помощью консоли.
• Первое промышленное применение функции регулировки мощности в цифровом усилителе
• Стабильное продолжительное функционирование благодаря функции APC OMRON.
• Два больших дисплея, показания которых легко считывать

УСИЛИТЕЛЬ для ОПТОВОЛОКНА OMRON E3X-MDA с кабелем

Item		Appearance	Functions	model
				NPN output	PNP output
Single-function models			—	E3X-DA11SE-S	E3X-DA41SE-S
Standard models			Timer. Response speed change	E3X-DA11-S	E3X-DA41-S
Mark-detecting models (multiple color light sources)	Green LED			E3X-DAG11-S	E3X-DAG41-S
	Blue LED			E3X-DAB11-S	E3X-DAB41-S
	Infrared LED			E3X-DAH11-S	E3X-DAH41-S
Advanced models	External-inputmodels		Remote setting, counter, differential operation	E3X-DA11RM-S	E3X-DA41RM-S
	Twin-outputmodels		Area output, self-diagnosis, differential operation	E3X-DA11TW-S	E3X-DA41TW-S
	АТС function models		АТС (Threshold value automatic correction)	E3X-DA11AT-S	E3X-DA41AT-S
	Analog output models		Analog output models	E3X-DA11AN-S	E3X-DA41AN-S
2-channel models			AND/OR output	E3X-MDA11	E3X-MDA41

УСИЛИТЕЛЬ для ОПТОВОЛОКНА OMRON E3X-MDA с разъемом

Item		Appearance	Functions	model
				NPN output	PNP output
Single-function Модели			—	E3X-DA6SE-S	E3X-DA8SE-S
Standard models			Timer. Response speed change	E3X-DA6-S	E3X-DA8-S
Mark-detec ting models	Green LED			E3X-DAG6-S	E3X-DAG8-S
(multiple color light sources)	Blue LED			E3X-DAB6-S	E3X-DAB8-S
	Infrared LED			E3X-DAH6-S	E3X-DAH8-S
Advanced models	External-input models		Remote setting, counter, differential operation	E3X-DA6RM-S	E3X-DA8RM-S
	Twin-output models		Area output, self-diagnosis, differential operation	E3X-DA6TW-S	E3X-DA8TW-S
	АТС function models		АТС (Threshold value automatic correction)	E3X-DA6AT-S	E3X-DA8AT-S
2-channel models			AND/OR output	E3X-MDA6	E3X-MDA8

КОННЕКТОРЫ ДЛЯ УСИЛИТЕЛЕЙ

Item	Appearance	Cable length	No of conductors	model
Master Connector		2 m	3	E3X-CN11
			4	E3X-CN21
Slave Connector			1	E3X-CN12
			2	E3X-CN22

КОМБИНАЦИЯ УСИЛИТЕЛЯ и КОННЕКТОРА

Усилитель			Applicable Connector (заказывается отдельно)
model	NPN output	PNP output	Master Connector	Slave Connector
Single-function model	E3X-DA6SE-S	E3X-DA8SE-S	E3X-CN11	E3X-CN12
Standard models	E3X-DA6-S	E3X-DA8-S
Mark-detec ting model (multiple color light sources)	E3X-DAG6-S	E3X-DA8-S
	E3X-DAB6-S	E3X-DAB8-S
	E3X-DAH6-S	E3X-DAH8-S
Advanced model	E3X-DA6TW-S	E3X-DA8TW-S	E3X-CN21	E3X-CN22
	E3X-DA6RM-S	E3X-DA8RM-S
	E3X-DA6AT-S	E3X-DA8AT-S
2-channel model	E3X-MDA6	E3X-MDA8

КОМБИНАЦИЯ 5 УСИЛИТЕЛЕЙ

Amplifier Units (5 Units)

1 Master Connector + 4 Slave Connectors

КОНСОЛЬ

Appearance	model	Remarks
	E3X-MC11-SV2	Mobile Console with Head. Cable, and AC adapter provided as accessories
	E3X-MC11-C1-SV2	Mobile Console
	E3X-MC11-H1	Head
	E39-Z12-1	Cable (1.5 m)

МОНТАЖНЫЙ ХОМУТ

Appearance	model	Количество
	E39-L143	1

ФИКСАТОР

Appearance	model	Количество
	PFP-M	1
