Доступен к заказу
F3S-TGR-KHL3R
98 785 ₽
F3S-TGR-KHL3
Доступен к заказу
F3S-TGR-KHL3
73 218 ₽
F3S-TGR-KHL3: описание

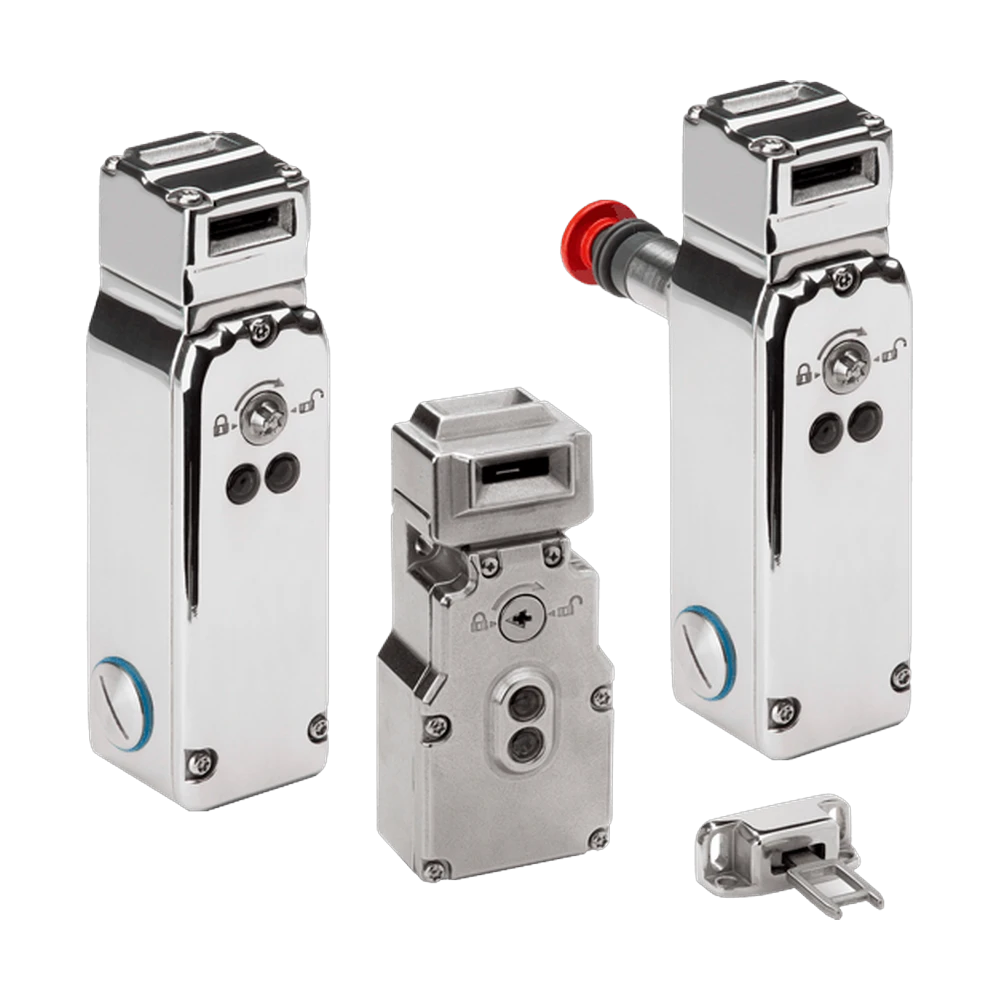

Выключатель F3S-TGR-KHL3 предназначен для блокировки защитных дверей среднего и крупного размера. Блокировка происходит до момента, пока опасность не будет устранена. Корпус выключателя выполнен из нержавеющей стали и рассчитан на жесткие условия эксплуатации, характерные для предприятий пищевой и химической отрасли.
- Дверной выключатель безопасности с электромагнитным механизмом блокировки и разблокировки (механическая блокировка/электромагнитное отпирание)
- 4 НЗ (безопасность), 1 НР (состояние ограждения), 1 НР (блокировка)
- Высокая сила запирания: 2000 Н
- Светодиодный индикатор для диагностики
- Степень защиты IP69K для использования в процессах CIP мойки и SIP стерилизации
- Принудительное размыкание контактов в соответствии с IEC 60947-5-1
Заказная информация
Switches
| Type | Housing | Conduit | Contacts | Order code |
|---|---|---|---|---|
| Stainless steel 316 | M20 | 2NC/1NO+2NC/1NO 4NC safety contacts (2 door monitoring, 2 lock monitoring) 2NO Auxiliary contact (guard open, lock status) |
F3S-TGR-KHL3 | |
| Stainless steel 316 with rear push button manual release |
F3S-TGR-KHL3R |
Keys (order separately)
| Type | Order code |
|---|---|
| Standard |
F39-TGR-KAM |
| Horizontal mounting |
F39-TGR-KF |
| heavy flexible |
F39-TGR-KHF |
| hygienic flexible |
F39-TGR-KHFH |
Accessories
| Item | Remarks | Order code |
|---|---|---|
| M20 Gland | Stainless steel 316 | F39-TGR-M20 |
| Key | Manual release key | F39-TGR-MRK |
Заказная информация
| F3S-TGR-KHL3 | |
|---|---|
| Standards | EN1088, IEC 60947-5-1, EN 60204-1, UL508 EN ISO 13849-1: up to PLe EN 62061: up to SIL3 |
| Lock principle | Mechanical lock/solenoid unlock |
| Holding force | 2000 N |
| Indicator LEDs | LED1: Status of solenoid LED2: Lock status indication (if 1NO Auxiliary contact not used) |
| Utilization category | AC15 A300 3 A |
| Thermal current (Ith) | 5 A |
| Rated insulation/Withstand voltages | 500 VAC/2,500 VAC |
| Rated travel for positive opening | 10 mm |
| Actuator entry minimum radius | 175 mm standard, 100 mm flexible |
| Maximum approach/Withdrawal speed | 600 mm/s |
| Body dimensions (W x H x D) | 48 x 177 x 47 mm |
| Fixing | 4 x M5, mounted from backside |
| Conduit entry | M20 |
| Material | Stainless steel 316 |
| Enclosure Protection | IP69K |
| Temperature Range | -25 to 55°C |
| Vibration | IEC 68-2-6, 10-55 Hz +1 Hz, Excursion: 0.35 mm, 1 octave/min |
