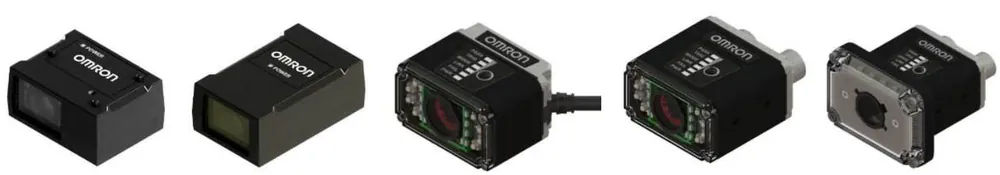

Omron MicroHAWK 2.0

Представляем Вашему вниманию краткий обзор продукции систем технического зрения Microhawk

Модельный ряд

	MICROSCAN Model	NEW OMRON Model
Было	ID-20	ID-20	Осталось
	MV-20	MV-20	Осталось
	ID-30	V420-F	Обновлено
	ID-40	V430-F
	ID-45	V430-F with Ring Light
	MV-30	F420-F
	MV-40	F430-F
		F430-F with Ring Light	Новое!
		V320-F
		F320-F
		V330-F
		F330-F

Портфолио ридеров и смарт камер

Omron MicroHAWK

Физические улучшения

Бренд Omron

Этикетки и цвета изменились согласно дизайнерским стандартам Omron

Помехоустойчивость – V/F430-F

Улучшение дизайна корпуса и кабеля (добавление фильтра) позволяет быть устойчивым к помехам до 0.8 кВ на линии. Применимо для сред с высоким уровнем помех.

Двойное стекло – Защита от конденсата V/F420-F и V/F430-F

Новые подкладки и двойное стекло добавлены для устранения образования конденсата в экстремальных условиях.

Единая платформа

Единая настраиваемая платформа. Построена на MicroHAWK engine. Варианты: Ридер или Смарт камера. Вариативность конфигурации и лицензий

Ридер + Смарт камера

Заказной код V

Камеры серий V***-F именуются по формату «VAAA-FXXXYZZZ-LCP-C»
Пример номера: V430-F000M12M-RRX
Описание: V430-F, Автофокус, средний обзор (M), SXGA 1.2 Mп, монохромная, кольцевая красная подсветка (фартук), лицензия X-Mode

Model (VAAA-F)
- V320-F
- V330-F
- V420-F
- V430-F
(XXX) Рабочее расстояние (WD)
- 000: Автофокус
- 050: 50 мм = 1.96 дюйма
- 081: 81 мм = 3.18 дюйма
- 102: 102 мм = 4.02 дюйма
- …
- 300: 300 мм = 11.8 дюйма
(Y) Тип линзы
- W: Широкое поле обзора (SD)
- M: Среднее поле обзора (HD)
- N: Узкое поле обзора (UHD)
- L: Дальнозоркая (Long Range

(ZZZ) Матрица (разрешение + цвет)
- 03M: WVGA, 0.3 Мп, монохромная
- 12M: SXGA, 1.2 Мп, монохромная
- 50C: QSXGA, 5.0 Мп, цветная
(L) Подсветка
- N: Нет
- S: Стандартный
- R: Кольцо (фартук), как в ID-45

(C) Цвет подсветки
- N: Нет
- R: Красный
- W: Белый
(P) Лицензия
- P: Plus
- X: X-Mode
(C) Разное (в будущем)
O-Z: Различные варианты

Заказные коды на сайте

Страницы продукции:

V430-F: https://industrial.omron.ru/ru/products/v430-f#spe...

V420-F: https://industrial.omron.ru/ru/products/v420-f#spe...

V330-F: https://industrial.omron.ru/ru/products/v330-f#spe...

V320-F: https://industrial.omron.ru/ru/products/v320-f#spe...

Поля обзора (фиксированный фокус)

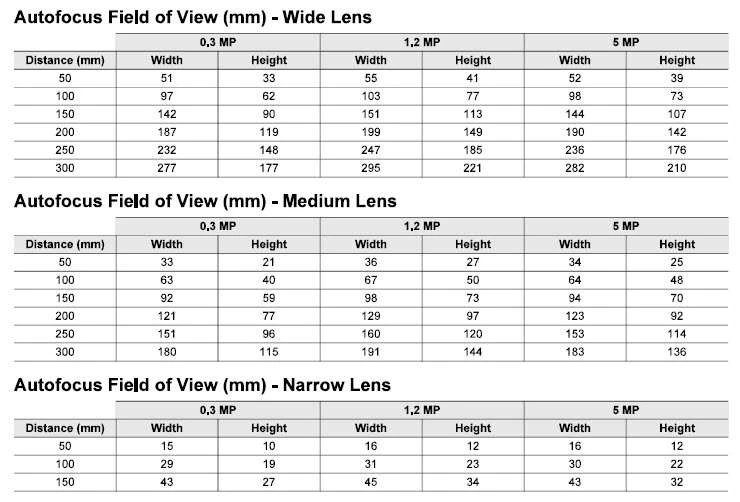

Поля обзора (автофокус)

Виды линз

Линза определяет поле обзора на заданном расстоянии и минимальный размер кода, который можно распознать

Wide (WD) (5.2 мм)	Medium (SD) (7.5 мм)	Narrow (HD) (16 mm)


FOV ширина = D	FOV ширина = 0.7 x D	FOV ширина = 0.33 x D
FOV высота = 0.75 x D	FOV высота = 0.5 x D	FOV высота = 0.25 x D
Чтение кодов 5 mil (SXGA)	Чтение кодов 3.3mil (SXGA)	Чтение кодов 2 mil (SXGA)

*D - расстояние

V430-F

Производительность:

Режим X-MODE – чтение повреждённых кодов
Жидкостная линза с автофокусировкой

Простота установки и использования:

Интуитивный браузерный интерфейс WebLink
Не требует установки стороннего ПО*

Наименьший размер: 25x45x45 мм

Поддержка протоколов:

Serial, TCP/IP, ProfiNET I/O, Ethernet/IP, Digital I/O
Telnet, HTML, FTP и .NET интеграция

Подбор ридера V430-F

Параметры для рассмотрения:

Минимальная ширина ячейки кода
Расстояние установки (мин – макс)
Поле обзора (насколько широко?)
Скорость конвейера (м/с)
Повторяемость (шт/с)Минимальная ширина ячейки кода
Расстояние установки (мин – макс)
Поле обзора (насколько широко?)
Скорость конвейера (м/с)
Повторяемость (шт/с)

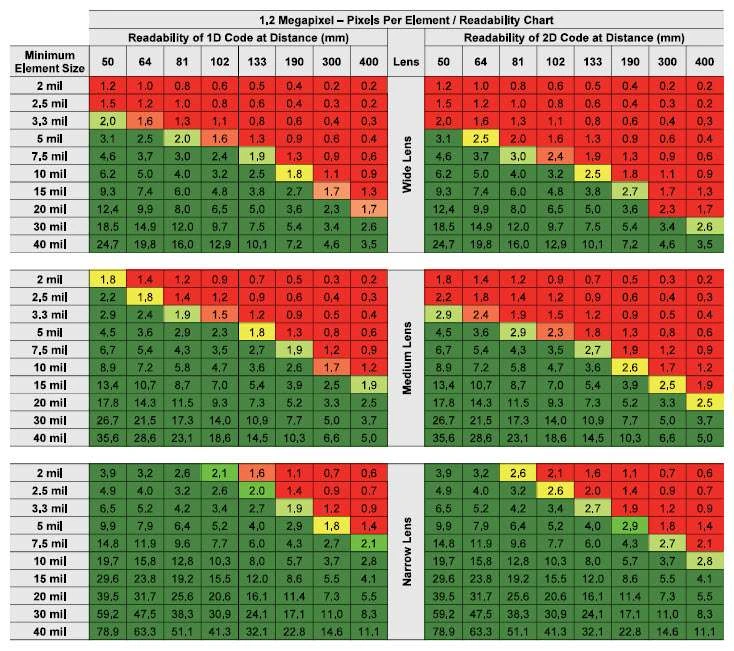

Матрица камеры и PPE

PPE - Пиксели на элемент (Pixels Per Element)

Минимальное значение PPE=3 для декодирования 2D баркода
2 PPE можно использовать при отличном качестве 2D баркодов
1 PPE необходимо для чтения 1D кодов

Число PPE определяется через:

Размер КМ (размер ячеек)
Разрешение камеры (матрицы)
Поле Обзора (оптика)

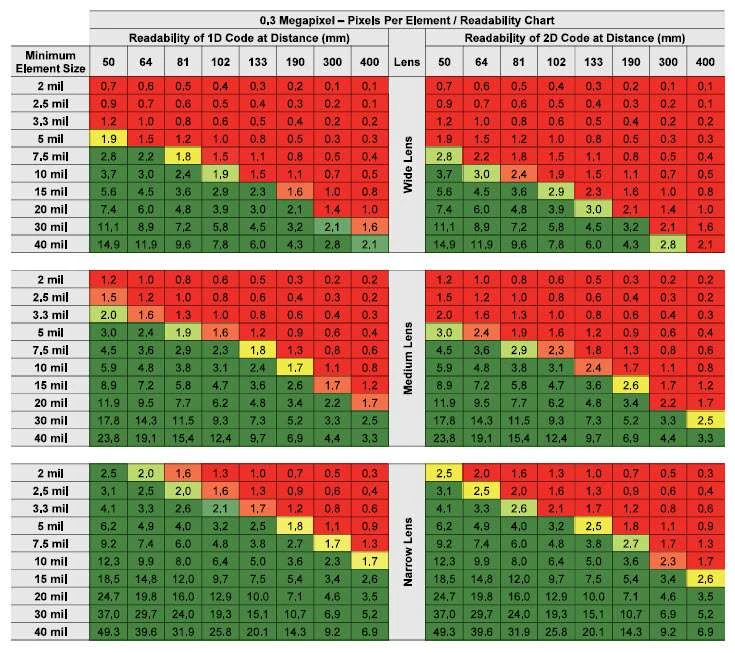

Расчёт PPE

Минимальное значение для декодирования 2D кода – PPE = 2.6

PPE = X-разрешение (мм) * разрешение (пкс) / поле обзора (мм)

PPE для 100 мм поля обзора, 0.3МП матрицы (752 * 480) и 0.25мм ячейка кода: PPE = 0.25 мм * 752 / 100 мм = 1.88 – недостаточно.

PPE для 100 мм поля обзора, 1.2МП матрицы (1280 * 1024) и 0.25мм ячейка кода: PPE = 0.25 мм * 1280 / 100 мм = 3.20 – достаточно.

Виды матриц

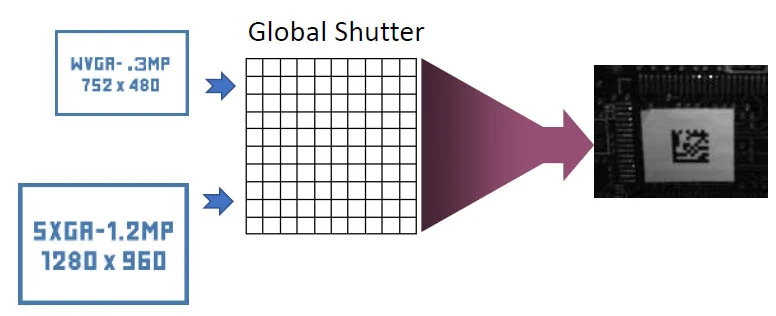

WVGA, 0.34MP, Global Shutter, 60 FPS
- Номер V430-F • • • 03M
- Монохромная
SXGA, 1.2MP, Global Shutter, 42 FPS
- Номер V430-F000 • • • 12M
- Монохромная

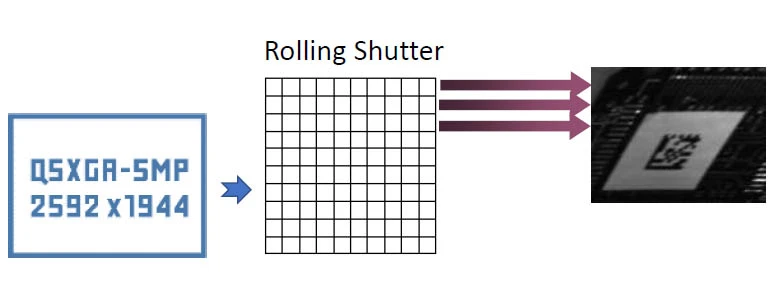

QSXGA, 5MP Rolling Shutter, 5 FPS
- Номер V430-F000 • • • 50C
- Максимальное разрешение
- Цветная матрица
- Только статичные применения

Чтение кодов (0.3 мп)

Чтение кодов (1.2 мп)

Машинное зрение (смарт камеры)

Семейство MV / F***-F
Приложения AutoVision 5.2 + VisionScape 9.2
Минимальный набор инструментов
Простота настройки

Заказной код F

Камеры серий F***-F именуются по формату «FAAA-FXXXYZZZ-LCP-C»
Пример номера: F430-F000M12M-SRA
Описание: F430-F, Автофокус, средний обзор (M), SXGA 1.2 Mп, монохромная стандартная красная подсветка, лицензия Autovision

Model (FAAA-F)
- F320-F
- F330-F
- F420-F
- F430-F
(XXX) Рабочее расстояние (WD)
- 000: Автофокус
- 050: 50 мм = 1.96 дюйма
- 081: 81 мм = 3.18 дюйма
- 102: 102 мм = 4.02 дюйма
- …
- 300: 300 мм = 11.8 дюйма
(Y) Тип линзы
- W: Широкое поле обзора (SD)
- M: Среднее поле обзора (HD)
- N: Узкое поле обзора (UHD)
- L: Дальнозоркая (Long Range

(ZZZ) Матрица (разрешение + цвет)
- 03M: WVGA, 0.3 Мп, монохромная
- 12M: SXGA, 1.2 Мп, монохромная
- 50C: QSXGA, 5.0 Мп, цветная
(L) Подсветка
- N: Нет
- S: Стандартный
- R: Кольцо (фартук), как в ID-45

(C) Цвет подсветки
- N: Нет
- R: Красный
- W: Белый
(P) Лицензия
- S: Autovision Sensor
- A: Autovision
- V: Autovision + Visionscape
(C) Разное (в будущем)
O-Z: Различные варианты

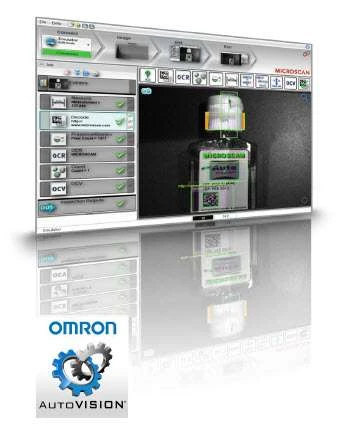

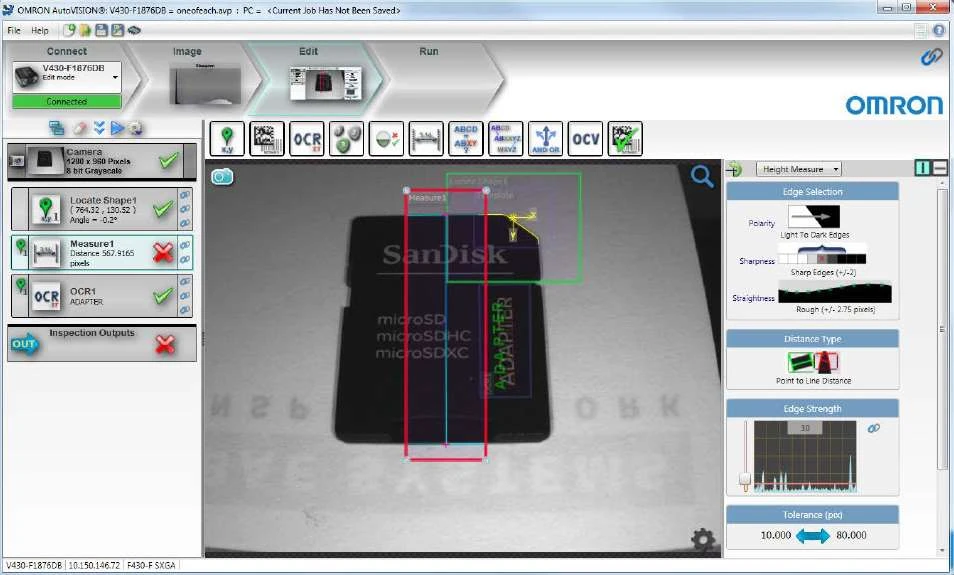

AutoVision – интерфейс

AutoVision – лицензии

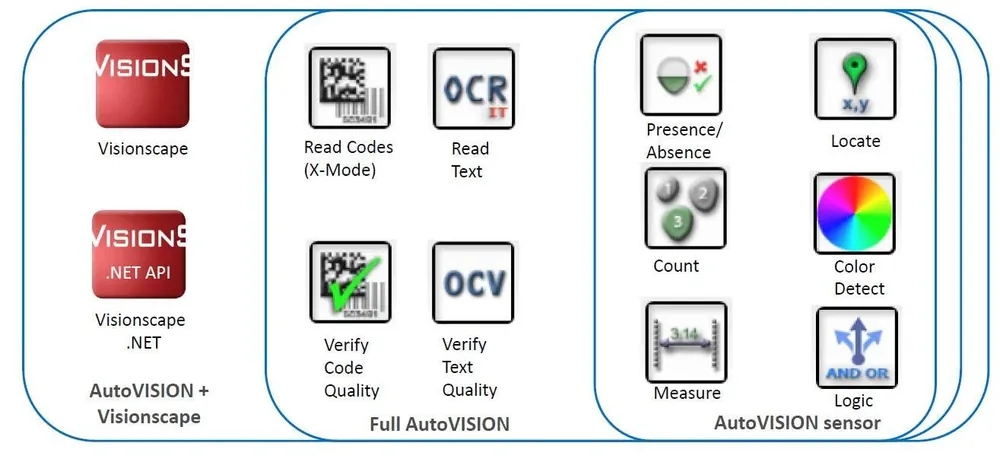

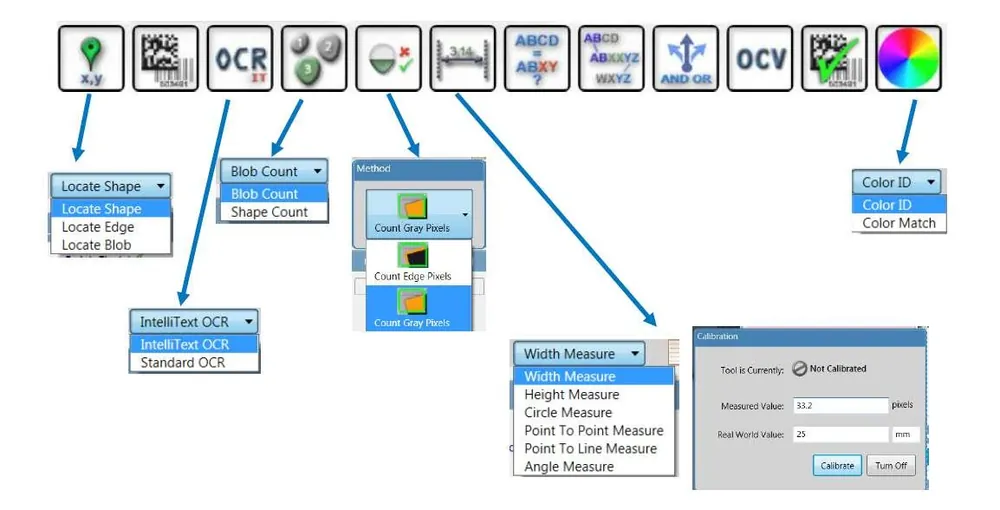

AutoVision – 23 инструмента
