20 октября, 2019Интеллектуальный контактный датчик E9NC-T
Компания OMRON представляет новые усовершенствованные, прочные и компактные контактные датчики.

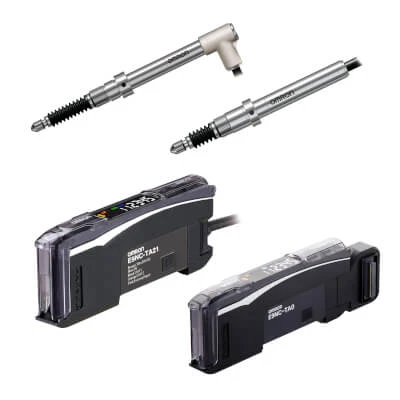

Интеллектуальный контактный датчик E9NC-T
- Уникальный шлицевой механизм OMRON с шариковой втулкой для защиты от вибрации и ударов.
- Использует кабель робота, устойчивый к изгибанию.*1
- Тонкие и короткие сенсорные головки, а также тонкие усилители экономят пространство.
- Фланцевый крепеж легко заменяем и не требует кронштейнов.
- Высокоточная передача данных с разрешением 0,1 мкм по сети (только для E9NC-TA0).
*1. Технические характеристики кабеля робота относятся к кабелю головки датчика и соединительному кабелю между предварительным усилителем и усилителем

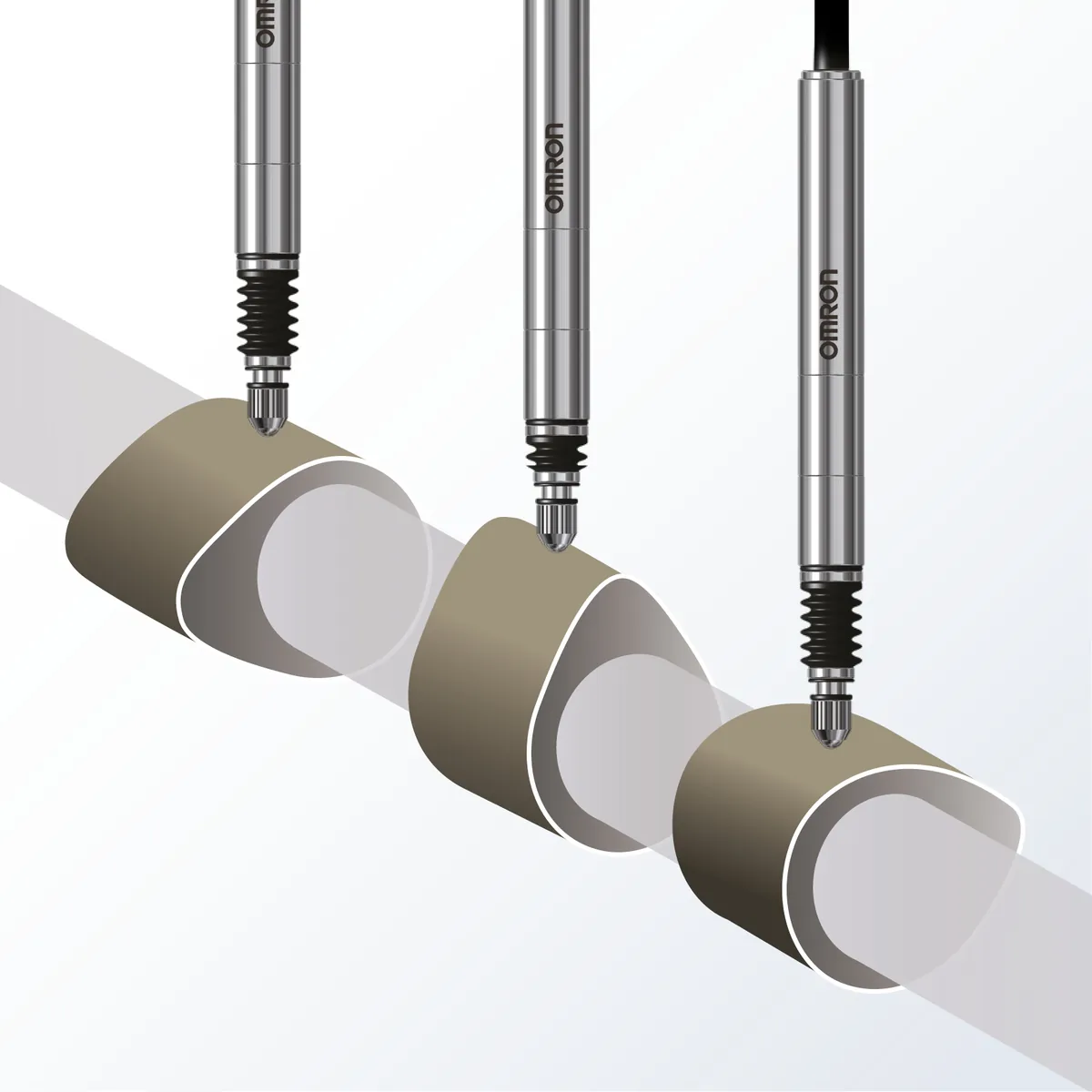

Прочный
Предназначен для измерений в тяжелых условиях. Прочность при вибрации и ударах (благодаря шлицевому механизму с шариковой втулкой), водонепроницаемость (магнитный метод измерения) и устойчивость к изгибам кабелей робота.

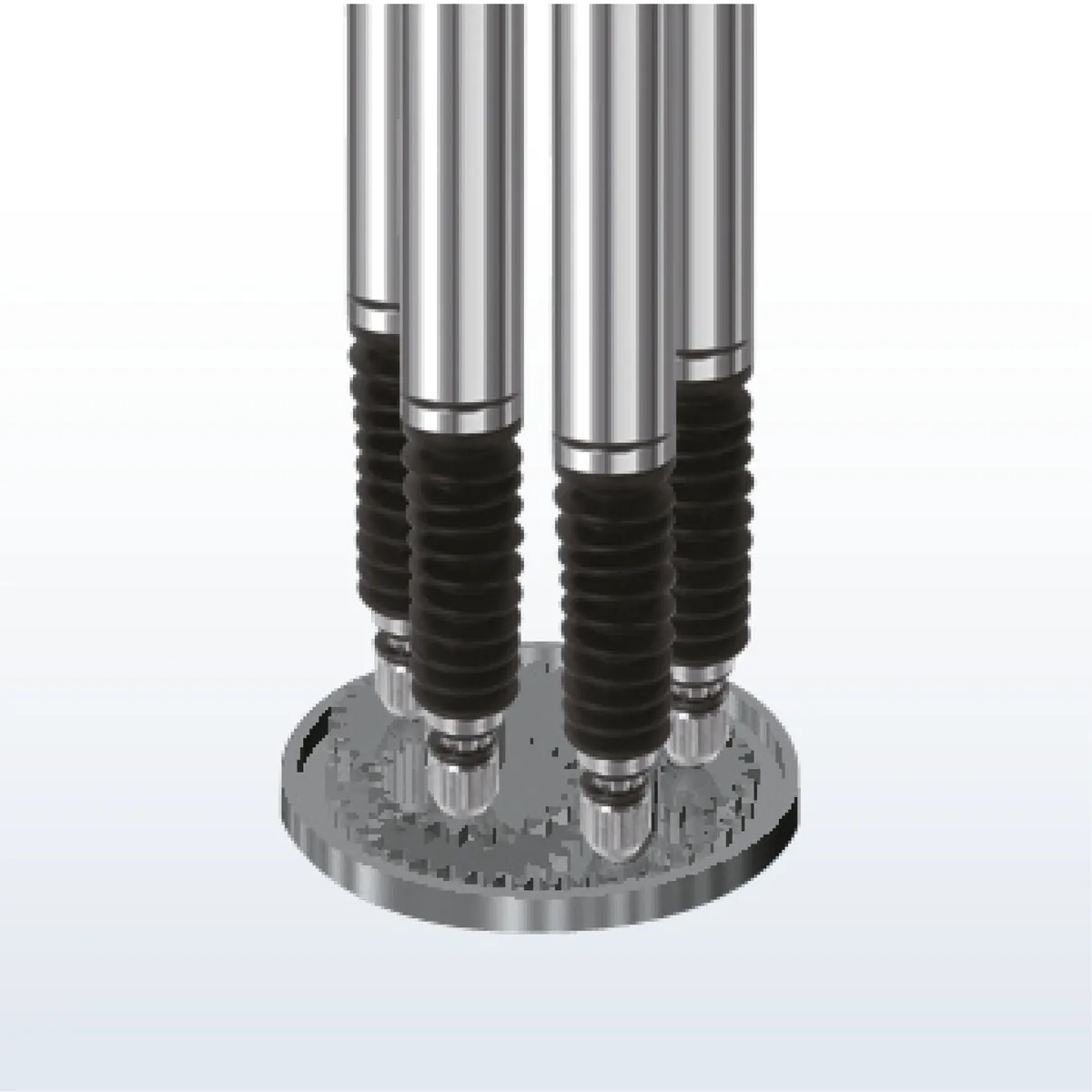

Компактный
Выполнение измерений в ограниченном пространстве благодаря тонким и коротким головкам датчиков (наружный диаметр 8 мм) и тонким усилителям (ширина всего 10 мм).

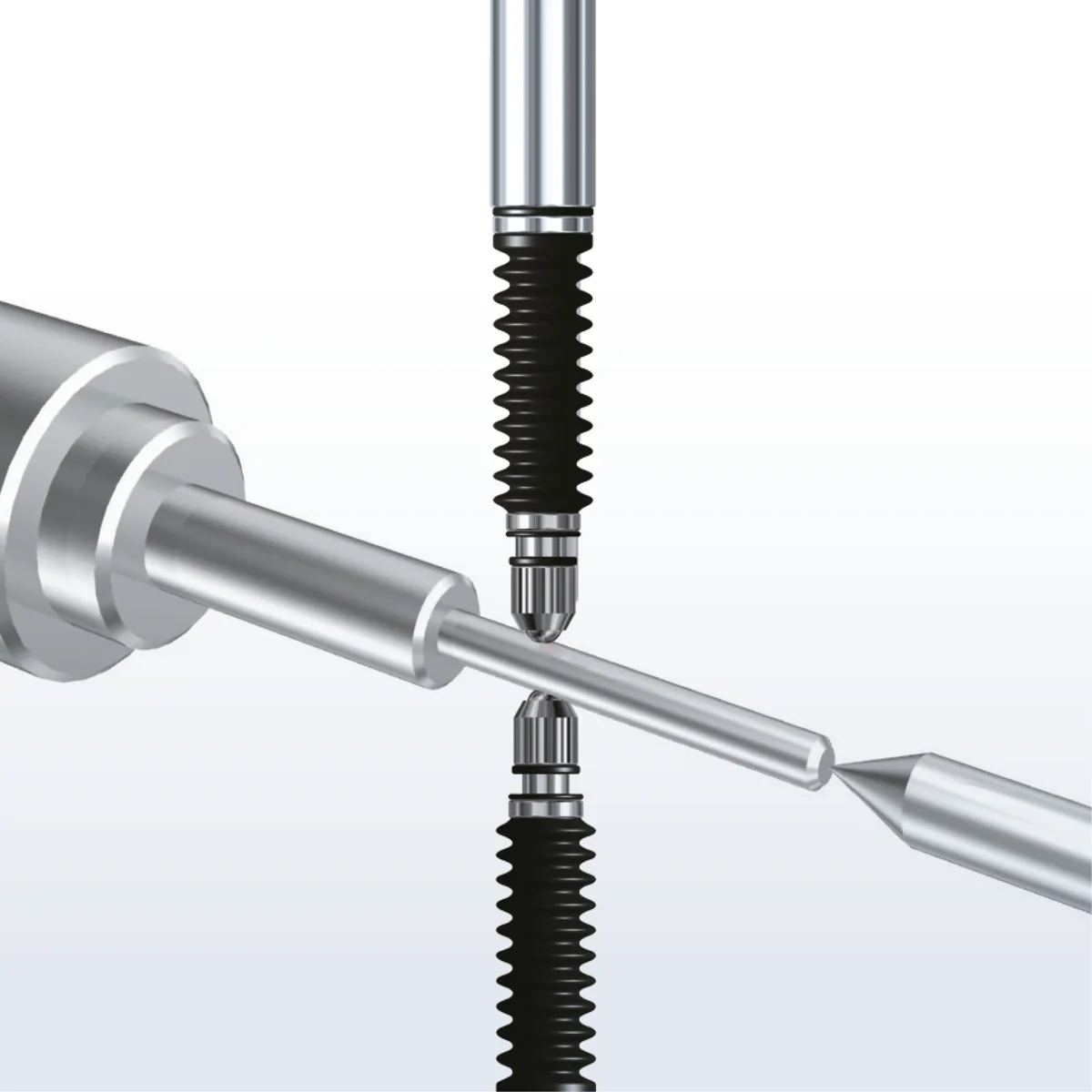

Усовершенствованный
Расширенные возможности измерений. Обмен данными и высокоточная передача данных через промышленные сети (разрешение 0,1 мкм). Возможность подключения до 30 датчиков с меньшим количеством проводов и поддержка восьми функций расчета, включая максимальное значение, минимальное значение, плоскость, среднее значение, шаг, скручивание, деформацию и толщину.
Характеристики и информация для заказа
Sensor Heads
(Connection Cable between Preamplifier and Amplifier Unit is not provided with the Sensor Head. Be sure to have the Connection Cable ready when using the Sensor.)
| Type | Appearance | Measuring range (Moving range) |
Resolution | Order code |
|---|---|---|---|---|
| Straight type | 5 mm | 0.1 μm | E9NC-TH5S 2M | |
| Right-angle air type | E9NC-TH5L 2M | |||
| Flanged type/Straight type | E9NC-TH5SF 2M | |||
| Flanged type/Right-angle air type | E9NC-TH5LF 2M | |||
| Straight type | 12 mm | E9NC-TH12S 2M | ||
| Right-angle air type | E9NC-TH12L 2M | |||
| Flanged type/Straight type | E9NC-TH12SF 2M | |||
| Flanged type/Right-angle air type | E9NC-TH12LF 2M |
Amplifier Units
| Type | Appearance | Order code |
|---|---|---|
| Communications | E9NC-TA0 |
| Type | Appearance | Order code | |
|---|---|---|---|
| NPN output | PNP output | ||
| ON/OFF output | E9NC-TA21 2M | E9NC-TA51 2M | |
Connection Cable between Preamplifier and Amplifier Unit
| Cable length | Quantity | Order code |
|---|---|---|
| 0.5 m | 1 | E9NC-TXC05 |
| 5 m | 1 | E9NC-TXC5 |
| 10 m | 1 | E9NC-TXC10 |
| 20 m | 1 | E9NC-TXC20 |
Accessories (Sold Separately)
Sensor Head Accessories
Probe
The E9NC-TB1 is provided with the Sensor Head. Order replacements as required.
| Type | Appearance | Quantity | Order code |
|---|---|---|---|
| 3-dia. probe | 1 | E9NC-TB1 | |
| Nylon probe | 1 | E9NC-TB2 | |
| Probe for flat surfaces | 1 | E9NC-TB3 |
Rubber boots
A rubber boot is provided with the Sensor Head. Order replacements as required.
| Applicable Sensor Head | Quantity | Order code |
|---|---|---|
| E9NC-TH5 |
1 | E9NC-G5 |
| E9NC-TH12 |
1 | E9NC-G12 |
Amplifier Unit Accessories
Amplifier Unit Mounting Bracket
A Mounting Bracket is not provided with the Amplifier Unit. It must be ordered separately as required.
| Appearance | Quantity | Order code |
|---|---|---|
| 1 | E39-L143 |
DIN Track
A DIN Track is not provided with the Amplifier Unit. It must be ordered separately as required.
| Appearance | Type | Quantity | Order code |
|---|---|---|---|
| Shallow type, total length: 1 m | 1 | PFP-100N | |
| Shallow type, total length: 0.5 m | 1 | PFP-50N | |
| Deep type, total length: 1 m | 1 | PFP-100N2 |
End Plate
An End Plate is not provided with the Amplifier Unit. It must be ordered separately as required.
| Appearance | Quantity | Order code |
|---|---|---|
| 1 | PFP-M |
Cover
Attach these Covers to Amplifier Units. Order a Cover when required, e.g., if you lose the covers.
| Appearance | Quantity | Order code |
|---|---|---|
| 1 | E39-G22 FOR E9NC-TA |
Related Products
Sensor Communications Units
| Type | Appearance | Order code |
|---|---|---|
| Sensor Communications Unit for EtherCAT |
E3NW-ECT | |
| Sensor Communications Unit for CC-Link | E3NW-CCL | |
| Distributed Sensor Unit | E3NW-DS |
Refer to your OMRON website for details.
The E9NC-TA0 is supported for firmware version 1.03 or higher (Sensor Communications Units manufactured in July 2014 or later).
