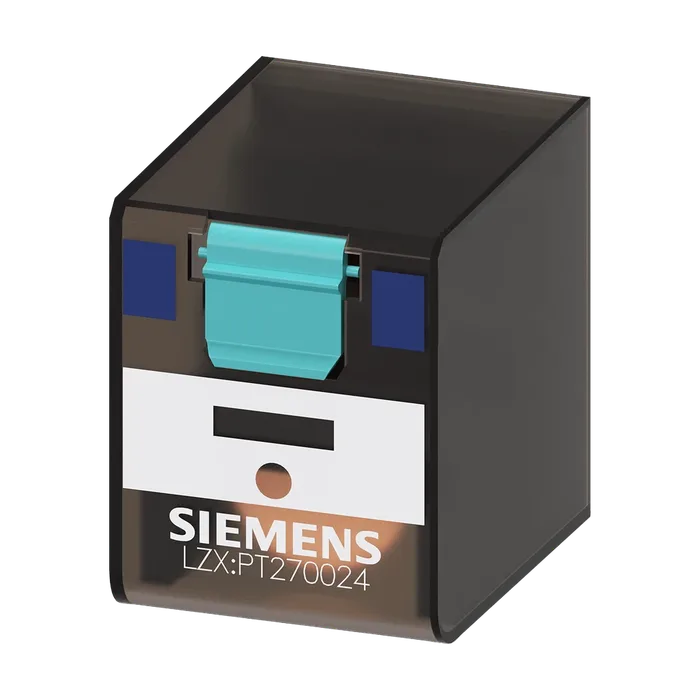

Втычное реле, 2 переключающих контакта 24 В DC, также для цоколя LZS
Торговая марка изделия SIRIUS
Наименование изделия штепсельное реле
Наименование типа изделия LZX
Потребляемая активная мощность 741 мВт
Напряжение отпускания, в процентах относительно входного напряжения 10 %
Ударопрочность согласно МЭК 60068-2-27 5g / 11 мс
Вибропрочность согласно МЭК 60068-2-6 30 ... 150 Hz: 4g
Частота коммутации без нагрузки 36 000 1/h
Частота коммутации с нагрузкой 360 1/h
Коммутационная характеристика моностабильный
Исполнение функции коммутации переключатель
Исполнение функции коммутации принудительно коммутируемый Нет
Механический срок службы (коммутационных циклов) типичный 30 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 180 000
Тепловой ток 12 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 05/01/2012
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 24 В
Постоянном токе
Исходное значение 0,9
Конечное значение 1,4
Исполнение релейного привода поляризованный
Компонент изделия втычной цоколь Нет
Тип коммутационного контакта переключающий контакт
Материал коммутирующих контактов AgNi 90/10
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 2
Рабочий ток вспомогательных контактов при AC-15
При 250 В 4 А
Рабочий ток при DC-13 при 24 В расчетное значение 4 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 4 А
Тип напряжения пост. ток
Допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц допустимый ток длительной нагрузки выходного 4 А
Реле при DC-13
При 24 В 4 А
Функция изделия съемная клемма Нет
Монтажное положение любой
Вид креплений цокольный монтаж
Высота 28 мм
Ширина 22,5 мм
Глубина 35 мм
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
