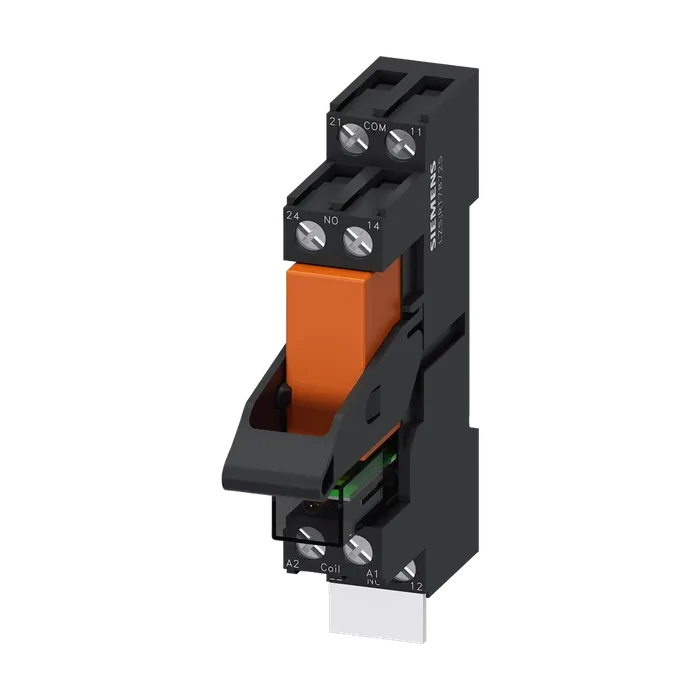

Втычное реле, комплексное устройство 1 Вт, 24 В DC Светодиодный модуль, цвет: красный Стандартная штекерная колодка Винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Согласующее реле с штепсельными реле
Наименование типа изделия LZS
Исполнение индикатора светодиод Да
Потребляемая активная мощность 0,4 Вт
Напряжение отпускания, в процентах относительно входного напряжения 10 %
Степень защиты IP IP20
Частота коммутации без нагрузки 36 000 1/h
Частота коммутации с нагрузкой 360 1/h
Коммутационная характеристика моностабильный
Исполнение функции коммутации переключатель
Исполнение функции коммутации принудительно коммутируемый Нет
Механический срок службы (коммутационных циклов) типичный 30 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Тепловой ток 16 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 05/01/2012
Токе
Расчетное значение 24 В
Задержка замыкания
При постоянном токе 8 мс
Задержка размыкания
При постоянном токе 6 мс
Исполнение релейного привода поляризованный
Компонент изделия втычной цоколь Да
Исполнение втычного цоколя стандартный цоколь
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Тип коммутационного контакта переключающий контакт
Материал коммутирующих контактов AgNi 90/10
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 1
Тип напряжения пост. ток
Исполнение индикатора как индикация состояния с помощью светодиодов LED rot
Функция изделия съемная клемма Нет
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (1,0 ... 2,5), 2x 1,0, 2x 1,5, 2x 2,5
Тонкожильный с заделкой концов кабеля 1x (1,0 ... 1,5), 2x 1,0, 2x 1,5
Для проводов американского калибра (AWG) однопроводной 1x (18 ... 14), 2x 18, 2x 16, 2x 14
Поперечное сечение подключаемого провода
Однопроводной 1 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 1 ... 1,5 мм²
Провода
Однопроводной 18 ... 14
Начальный пусковой крутящий момент при винтовом зажиме 0,5 ... 0,7 Н·м
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 78 мм
Ширина 15,5 мм
Глубина 71 мм
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -20 ... +70 °C
При транспортировке -20 ... +70 °C
