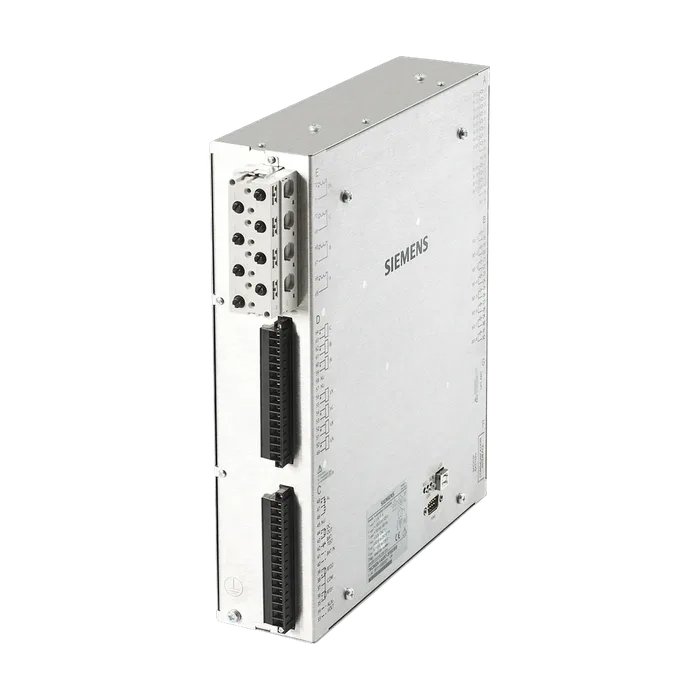

Контроллер распред. сети корпус, 12 ДВх, 8 ДВых, 1 контакт исправности измерительные входы: 4 x I, 3 x U 1 x U для распознав. напряжения номин. вспомог. напряжение: 24/48 В DC корпус для навесн./утопл. монт. с ИЧМ английский, 50/60 Гц, кривые МЭК/ANSI, регион: мир, (язык можно изменить) системный интерфейс МЭК 61850/PROFINET IO, 100 Мбит Ethernet, электрич., двойн., 2 штекера
По запросу
Код товара: 7SC80242BB903FB0L3R
Доступен к заказу
01
Описание
Контроллер распред. сети корпус, 12 ДВх, 8 ДВых, 1 контакт исправности измерительные входы: 4 x I, 3 x U 1 x U для распознав. напряжения номин. вспомог. напряжение: 24/48 В DC корпус для навесн./утопл. монт. с ИЧМ английский, 50/60 Гц, кривые МЭК/ANSI, регион: мир, (язык можно изменить) системный интерфейс МЭК 61850/PROFINET IO, 100 Мбит Ethernet, электрич., двойн., 2 штекера
Число функциональных клавиш10
Число светодиодов32
Способ регистрации результатов измерений / рабочих показателей / стандартный, по умолчаниюДа
Способ регистрации результатов измерений / расширенный / мин./макс. и средние значенияНет
Функция изделия / статистика коммутацииДа
Функция изделия / контроль автоматических выключателейДа
Комплектация изделия / логический редакторДа
Функция изделия / управлениеДа
Функция изделия / регистрация отказов аналоговых и цифровых сигналовДа
Функция изделия / регистратор последовательности событийДа
Функция изделия / контрольДа
Число блоков параметров16
Функция изделия / переключение блоков параметровДа
Защитная функция / 1-полюсное расцеплениеНет
Защитная функция / 3-полюсное расцеплениеДа
Характеристика изделия / контроль синхронности (ANSI 25)Да
Защитная функция / защита от мин. напряжения (ANSI 27)Да
Защитная функция / направленный контроль мощности (ANSI 32)Да
Защитная функция / контроль прямой мощности (ANSI 32F)Да
Защитная функция / защита от обратной мощности (ANSI 32R)Да
Защитная функция / мин. токовая защита (ANSI 37)Да
Защитная функция / защита от несимметричной нагрузки (ANSI 46)Да
Защитная функция / обратнонаправленная макс. токовая защита с задержкой срабатывания (ANSI 46)Да
Защитная функция / контроль магнитного поля (ANSI 47)Да
Защитная функция / защита от перенапряжения, система обратной последовательности (ANSI 47)Да
Защитная функция / защита от тепловой перегрузкиДа
Защитная функция / независимая макс. токовая защита с задержкой срабатывания (ANSI 50/50N)Да
Защитная функция / мгновенное расцепление при включении на короткое замыкание (ANSI SOFT)Да
Защитная функция / чувствительная защита от тока замыкания на землю (ANSI 50Ns)Да
Защитная функция / защита от отказов выключателя (ANSI 50BF)Да
Защитная функция / зависимая макс. токовая защита с задержкой срабатывания (ANSI 51/51N)Да
Защитная функция / динамическое переключение порога срабатывания (ANSI 51C)Да
Защитная функция / зависимая от напряжения макс. токовая защита с задержкой срабатывания (ANSI 51V)Да
Функция изделия / коэффициент мощности (ANSI 55)Да
Защитная функция / защита от перенапряжения (ANSI 59)Да
Защитная функция / защита от перенапряжения, система нулевой последовательности (ANSI 59N)Да
Защитная функция / защита от изменения напряжения (ANSI 59R/27R)Да
Функция изделия / обнаружение отказа измерительного напряжения (ANSI 60FL)Да
Защитная функция / направленная макс. токовая защита, фазы (ANSI 67)Да
Защитная функция / направленная защита от коротких замыканий на землю (ANSI 67N)Да
Защитная функция / чувствительное направленное обнаружение замыканий на землю в сетях с дугогашением и изолированных сетях (ANSI 67Ns)Да
Защитная функция / контроль цепи отключения (ANSI 74TC)Да
Функция изделия / автоматическое повторное включение (ANSI 79)Нет
Защитная функция / частотная защита (ANSI 81)Да
Защитная функция / защита от изменения частоты (ANSI 81R)Да
Защитная функция / блокировка включения (ANSI 86)Да
Защитная функция / дифференциальная защита от замыканий на землю (ANSI 87N)Да
Защитная функция / устройство локализации неисправностей (ANSI FL)Нет
Функция изделия / обнаружение тока включенияДа
Защитная функция / внешнее сопряжениеДа
Напряжение питания / при постоянном токе24 ... 48 В
Тип напряжения / напряжения питанияпост. ток
Число цифровых входов / макс.12
Число цифровых выходов / включая сигнальный контакт / макс.9
Число входов напряжения / макс.4
Число входов слабосигнального трансформатора тока0
Число входов слабосигнального трансформатора напряжения4
Число входов тока / макс.4
Компонент изделия / интерфейс управления (с лицевой стороны)Да
Исполнение программного интерфейса / DIGSI с портом USB-Aда
Тип синхронизации времениProfibus/протокол SNTP/импульс через дискретный вход
Синхронизация времени / от сигнала GPSНет
Ширина260 мм
Высота307 мм
Глубина99 мм
Функция изделия / расширяемая аппаратная конфигурацияДа
Исполнение дисплеяТекстовый дисплей: 6 строк
Характеристика изделия / втычные клеммные блокиДа
Окружающая температура / при эксплуатации-40 ... +70 °C
Артикул7SC8024-2BB90-3FB0 L3R
Каталог IDSIPROTEC
Код группыU321
Товарный код85363010
Вес Нетто (Кг)5,600 Кг
Вид продуктовSIPROTEC 7SC80 - контроллер автоматики фидера
ПроизводительSiemens
Ценовая Группа15S / B18
Группа Продукта1318
Единицы Измерения1 шт.
Описание Продуктаконтроллер распред. сети корпус, 12 ДВх, 8 ДВых, 1 контакт исправности измерительные входы: 4 x I, 3 x U 1 x U для распознав. напряжения номин. вспомог. напряжение: 24/48 В DC корпус для навесн./утопл. монт. с ИЧМ английский, 50/60 Гц, кривые МЭК/ANSI, регион: мир, (язык можно изменить) системный интерфейс МЭК 61850/PROFINET IO, 100 Мбит Ethernet, электрич., двойн., 2 штекера RJ45 функции: базовое исполнение + пакет FB
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)7SC8024-2BB90-3FB0 L3R
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
