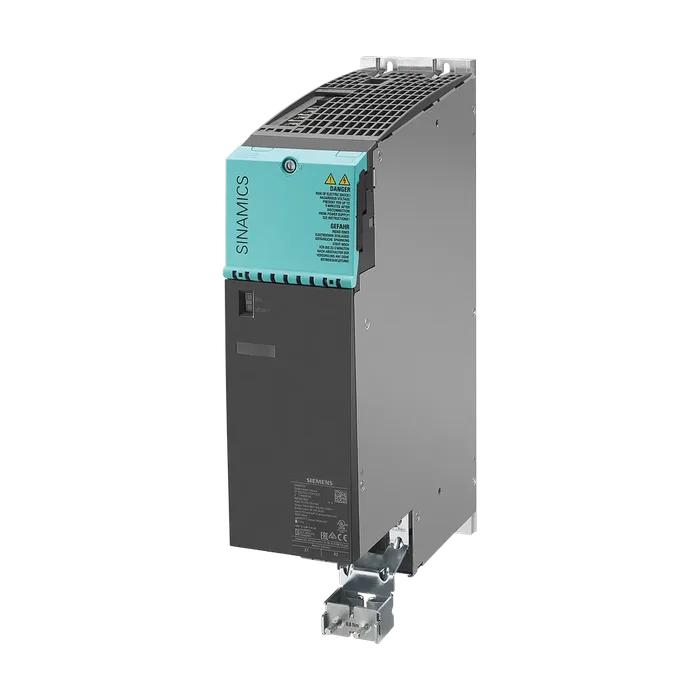

SINAMICS S120, двухдвигательный модуль, входной сигнал: DC 600 В, выход: 3AC 400 В, 18 А / 18 А Типоразмер: C-книжный формат тип внутреннего воздуха охлаждения, оптимизированная PULSE SAMPLE и поддержка расширенных функций Safety Integrated Incl. DRIVE-CLIQ, кабел
258 839 ₽С НДС
Код товара: 6SL31202TE218AC0
Доступен к заказу
01
Описание
SINAMICS S120, двухдвигательный модуль, входной сигнал: DC 600 В, выход: 3AC 400 В, 18 А / 18 А Типоразмер: C-книжный формат тип внутреннего воздуха охлаждения, оптимизированная PULSE SAMPLE и поддержка расширенных функций Safety Integrated Incl. DRIVE-CLIQ, кабел
Напряжение промежуточного контураПостоянный ток 510 ... 720 B
Электропитание электроникиПостоянный ток 24 B -15 % / +20 %
Потребление электроэнергии, макс.1,10 А
Ток промежуточного контура I d43,0 А
Выходной ток
Расчётное значение I N2 x 18,0 А
Ток основной нагрузки I H2 x 15,3 А
При режиме S6 (40%) I S62 x 24,0 А
I max2 x 36,0 А
Типовая мощность
На основе IN2 x 9,7 кВт
На основе IH2 x 8,2 кВт
Расчётная частота импульсов4,00 кГц
Допустимая нагрузка по току
Шины промежуточного контура200 А
Шины DC 24 В20 А
Емкость промежуточного контура705 мкФ
Выходная частота при серворегулировании650 Гц
Выходная частота при U/f- регулировании600 Гц
Выходная частота при векторном регулировании300 Гц
Высота места установки (без снижения номинальных значений)1000 м (3281 ft)
ОхлаждениеВнутреннее воздушное охлаждение
Расход охлаждающего воздуха0,016 м³/с
Температура окружающей среды
В рабочем режиме0 ... 40 °C (32 ... 104 °F)
Со стороны двигателя
Исполнениештекер (X1, X2)
Сечение соединения2 ... 6 мм² (16 ... 10 AWG)
PE-соединениеВинт M5
Длина кабеля двигателя, макс.
Экранированный70 м (230 ft)
Без экранирования100 м (328 ft)
Соответствие стандартамCE, cULus
Интегрированная системаинтегральный уровень безопасности (SIL) 2 согласно IEC
Безопасности61508, PL d согласно EN ISO 13849 часть 1, категория 3 согласно EN
Артикул6SL3120-2TE21-8AC0
Каталог IDD21MC
Код группыR220
Товарный код85044086
Вес Нетто (Кг)8,100 Кг
Вид продуктовДвухдвигательные модули книжного формата
ПроизводительSiemens
Ценовая Группа751
Группа Продукта9617
Единицы Измерения1 шт.
Описание ПродуктаSINAMICS S120 двухдвигательный модуль Входной сигнал: DC 600В ВЫХОД: 3AC 400В, 18A / 18A Типоразмер: C-книжный формат ТИП ВНУТРЕННЕГО ВОЗДУХА ОХЛАЖДЕНИЯ Оптимизированная PULSE SAMPLE и поддержка расширенных функций Safety Integrated Incl. DRIVE-CLIQ КАБЕЛ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6SL3120-2TE21-8AC0
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
