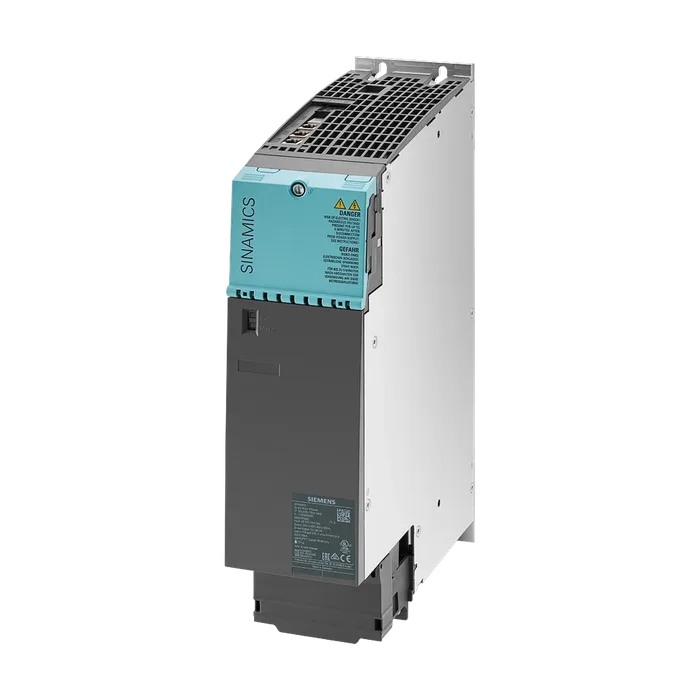

SINAMICS S120, однодвигательный модуль, входной сигнал: DC 600 В, выход: 3AC 400 В, 45 А Типоразмер: C-книжный формат тип внутренней, охлаждающий воздух оптимизированная PULSE, образец и поддержка расширенных функций Safety Integrated Incl. DRI
361 806 ₽С НДС
Код товара: 6SL31201TE245AC0
Доступен к заказу
01
Описание
SINAMICS S120, однодвигательный модуль, входной сигнал: DC 600 В, выход: 3AC 400 В, 45 А Типоразмер: C-книжный формат тип внутренней, охлаждающий воздух оптимизированная PULSE, образец и поддержка расширенных функций Safety Integrated Incl. DRI
Напряжение промежуточного контураПостоянный ток 510 ... 720 B
Электропитание электроникиПостоянный ток 24 B -15 % / +20 %
Потребление электроэнергии, макс.0,90 А
Ток промежуточного контура I d54,0 А
Выходной ток
Расчётное значение I N45,0 А
Ток основной нагрузки I H38,0 А
При режиме S6 (40%) I S660,0 А
I max90,0 А
Типовая мощность
На основе IN24,0 кВт
На основе IH21,0 кВт
Расчётная частота импульсов4,00 кГц
Допустимая нагрузка по току
Шины промежуточного контура200 А
Шины DC 24 В20 А
Емкость промежуточного контура1230 мкФ
Выходная частота при серворегулировании650 Гц
Выходная частота при U/f- регулировании600 Гц
Выходная частота при векторном регулировании300 Гц
Высота места установки (без снижения номинальных значений)1000 м (3281 ft)
ОхлаждениеВнутреннее воздушное охлаждение
Расход охлаждающего воздуха0,023 м³/с
Температура окружающей среды
В рабочем режиме0 ... 40 °C (32 ... 104 °F)
Со стороны двигателя
ИсполнениеРезьбовая шпилька M6 (X1)
Сечение соединения3 ... 50 мм² (14 ... 1 AWG)
PE-соединениеВинт M6
Длина кабеля двигателя, макс.
Экранированный100 м (328 ft)
Без экранирования150 м (492 ft)
Соответствие стандартамCE, cULus
Интегрированная системаинтегральный уровень безопасности (SIL) 2 согласно IEC
Безопасности61508, PL d согласно EN ISO 13849 часть 1, категория 3 согласно EN
Артикул6SL3120-1TE24-5AC0
Каталог IDD21MC
Код группыR220
Товарный код85044086
Вес Нетто (Кг)8,500 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа751
Группа Продукта9617
Единицы Измерения1 шт.
Описание ПродуктаSINAMICS S120 Однодвигательный МОДУЛЬ Входной сигнал: DC 600В ВЫХОД: 3AC 400В, 45A Типоразмер: C-книжный формат ТИП ВНУТРЕННЕЙ Охлаждающий воздух ОПТИМИЗИРОВАННАЯ PULSE ОБРАЗЕЦ и поддержка расширенных функций Safety Integrated Incl. DRIVE-CLIQ КАБЕЛЯ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6SL3120-1TE24-5AC0
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
