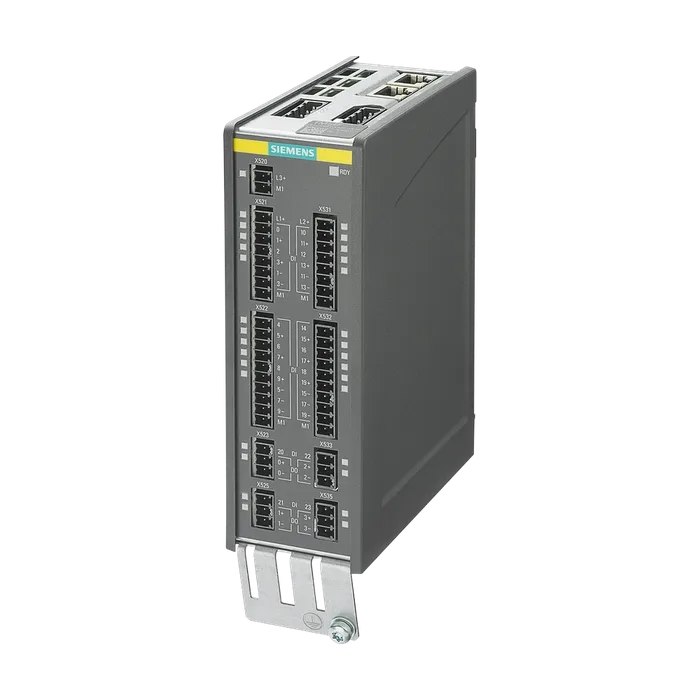

SINAMICS терминальный модуль CABINET TM54F, без кабеля DRIVE-CLIQ
Потребляемый ток (24 В=) 0,20 А
Расход тока устройств защиты, макс. 20 А
Питающее напряжение 24 B
Сечение соединения на стороне сети 2,5 мм² (AWG 14)
Исполнение защитного провода Винт M4
Мощность потер, макс. 4,5 Вт
Цифровые входы
Количество цифровых входов 10
Число отказобезопасных цифровых входов 10
Исполнение Вставные винтовые клеммы
Напряжение -3 ... 30 B
Напряжение при низком уровне (Low) -3 ... 5 B
Напряжение при высоком уровне (High) 15 ... 30 B
Потребляемый ток при DC 24 В 3,2 мА
Время задержки, порядка при L --> H 30 μs
При H --> L 60 μs
Поперечное сечение подключения, макс. 1,5 мм² (AWG 16)
Максимальное потребление тока: 4 А (для питания цифровых входов и датчиков 24
Безопасное состояние: низкий уровень (в Безопасное состояние: выход отключен инвертирующих входах: без инвертирования)
Цикл считывания для отказоустойчивых цифровых входов либо отказоустойчивых цифровых
Цифровые выходы
Количество цифровых выходов 4
Число цифровых выходов с функцией отказобезопасности 4
Защита от КЗ имеется Да
Напряжение 24 B
Допустимый ток длительной нагрузки, макс. 0,5 А
Суммарный ток цифровых выходов Суммарный ток всех отказоустойчивых цифровых выходов не должен превышать 5,33 А
Время задержки, порядка при L --> H 300 μs
При H --> L 350 μs
Поперечное сечение подключения, макс. 1,5 мм² (AWG 16)
Релейные выходы
Цикл дискретизации 4 ... 25 мс
Число интерфейсов DRIVE-CLiQ 2
Входы для датчиков
Допустимый ток длительной нагрузки, макс. 0,5 А
Масса нетто 0,90 кг (1,98 фунта)
Размеры
Ширина 50 мм (1,97 дюйма)
Высота 151 мм (5,94 дюйма)
Глубина 110 мм (4,33 дюйма)
Соответствие стандартам cULus
Соответствие стандартам по интегральный уровень безопасности (SIL) 2 согласно IEC 61508, PL d согласно EN ISO 13849 часть 1,
Отказобезопасности категория 3 согласно EN ISO 13849 часть 1
На 24 В); потребление тока 0,2 А (X524 на 24 В без питания DRIVE-CLiQ)
Выходов. Цикл считывания настраиваемый.
