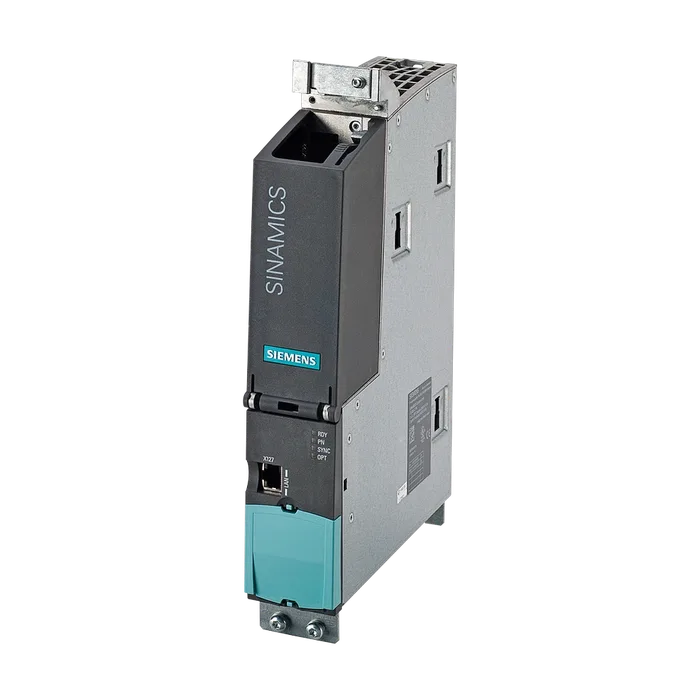

SINAMICS управляющий модуль CU320-2 DP с интерфейсом PROFIBUS без компакт флеш карты
Входы Цифровые входы / выходы
Количество 12
Напряжение -3 ... 30 B
Низкий уровень -3 ... 5 B
Высокий уровень 15 ... 30 B
Потребление тока при 24 В=, тип. 3,5 мА
Время задержки L→H, тип. 50 μs
Время задержки H→L, тип. 150 μs
Цифровые входы/выходы Количество (двунаправленн., не спотенциальн.) бе 8
Как вход Напряжение -3 ... 30 B
Низкий уровень -3 ... 5 B
Высокий уровень 15 ... 30 B
Потребление тока при 24 В=, тип. 3,5 мА
Время задержки L→H 5 μs
Время задержки H→L 50 μs
Как выход
Устойчивость к короткому замыканию Да
Напряжение пост. ток 24 B
Ток зарядки на каждый цифровой выход, макс. 500 мА
Время задержки L→H, тип./ макс. 150 μs / 400 μs
Время задержки H→L, тип./ макс. 75 μs / 100 μs
Модуль CU320-2 DP
Электропитание электроники пост. ток 24 B (20,4 ... 28,8 B)
Потребление тока, макс. 1,0 А
Мощность потер, макс. 24 Вт
Защита, макс. 20 А
Коммуникация Коммуникация PROFIBUS DP
Указанные задержки касаются аппаратного Параметрируемые в качестве DI или DO обеспечения. Фактическое время реакции
Без учета цифровых выходов, расширения слота опций и питания DRIVE-CLiQ
Высота места установки Окружающая температура во время 2 000 м (6 561,68 ft)
Рабочий режим 0 ... 55 °C (32 ... 131 °F)
Подшипники -25 ... 55 °C (-13 ... 131 °F)
Транспортировка -40 ... 70 °C (-40 ... 158 °F)
Относительная влажность воздуха во время
Транспорт, макс. 95 % при температуре 40 °C (104 °F)
Соединения PE-соединение 1 (Винт M5)
Напряжение питания, макс. 2,5 мм² (AWG 14)
Цифровые входы, макс. 1,5 мм² (AWG 16)
Цифровые входы/выходы, макс. 1,5 мм² (AWG 16)
Ethernet 1
Датчик температуры - -
Измерительные гнезда 3
Количество гнезд / слотов Карта памяти 1
Для опциональных модулей 1
Масса нетто 2,20 кг (4,85 фунта)
Размеры
Ширина 50,0 мм (1,97 дюйма)
Высота 300,0 мм (11,81 дюйма)
Глубина 226,0 мм (8,90 дюйма)
Соответствие стандартам CE, KC, cULus, EAC, C-Tick (RCM)
От времени выполнения обработки цифрового входа / выхода
