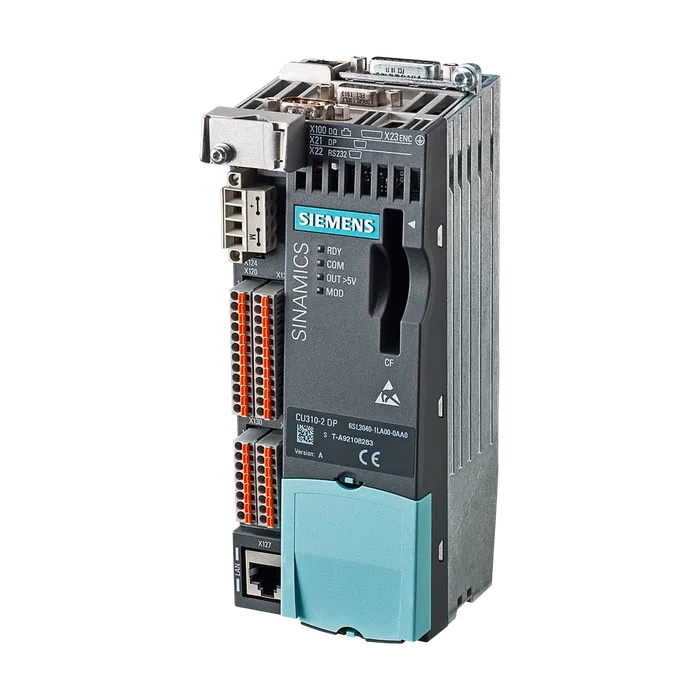

SINAMICS S120, управляющий модуль CU310-2 DP с интерфейсом PROFIBUS, без флэш-карты COMPACTFLASH
Входы Цифровые входы / выходы
Количество 11
Напряжение -3 ... 30 B
Низкий уровень -3 ... 5 B
Высокий уровень 15 ... 30 B
Потребление тока при 24 В=, тип. 3,5 мА
Время задержки L→H, тип. 50 μs
Время задержки H→L, тип. 150 μs
Цифровые входы/выходы Количество (двунаправленн., не спотенциальн.) бе 8
Как вход Напряжение -3 ... 30 B
Низкий уровень -3 ... 5 B
Высокий уровень 15 ... 30 B
Потребление тока при 24 В=, тип. 3,5 мА
Время задержки L→H 5 μs
Время задержки H→L 50 μs
Как выход
Устойчивость к короткому замыканию Да
Напряжение пост. ток 24 B
Ток зарядки на каждый цифровой выход, макс. 500 мА
Время задержки L→H, тип./ макс. 150 μs / 400 μs
Время задержки H→L, тип./ макс. Аналоговые входы 75 μs / 100 μs
Количество 1
Как вход напряжения Напряжение -10 ... 10 B
Разрешение 12 bit + Знак (относительно макс. Разрешенный диапазон: -11 … +11 V)
R i Как вход тока >100 kΩ
Напряжение -20 ... 20 мА
Разрешение 11 bit + Знак (относительно -22 … 22 мА); макс. Разрешенный диапазон: 44 … +44 мА
Модуль CU310-2 DP
Электропитание электроники пост. ток 24 B (20,4 ... 28,8 B)
Потребление тока, макс. 0,8 А
Мощность потер, макс. 20 Вт
Защита, макс. 20 А
Коммуникация Коммуникация PROFIBUS DP
Интерфейс датчика на системе
Макс. ток нагрузки при 24 В электропитания датчика 0,35 А
Макс. ток нагрузки при 5 В электропитания датчика 0,35 А
Частота датчика, макс. 300 кГц
Скорость передачи данных в бодах SSI 100 ... 1 000 kBaud
Разрешение - абсолютное положение SSI 30 bit
Длина провода, макс.
Датчик TTL 100 м (328,08 ft)
Датчик HTL, униполярный сигнал 100 м (328,04 ft)
Датчик HTL, биполярный сигнал 300 м (984,25 ft)
Датчик SSI 100 м (328,08 ft)
Высота места установки Окружающая температура во время 2 000 м (6 561,68 ft)
Рабочий режим 0 ... 55 °C (32 ... 131 °F)
Подшипники -25 ... 55 °C (-13 ... 131 °F)
Транспортировка -40 ... 70 °C (-40 ... 158 °F)
Относительная влажность воздуха во время
Транспорт, макс. 95 % при температуре 40 °C (104 °F)
