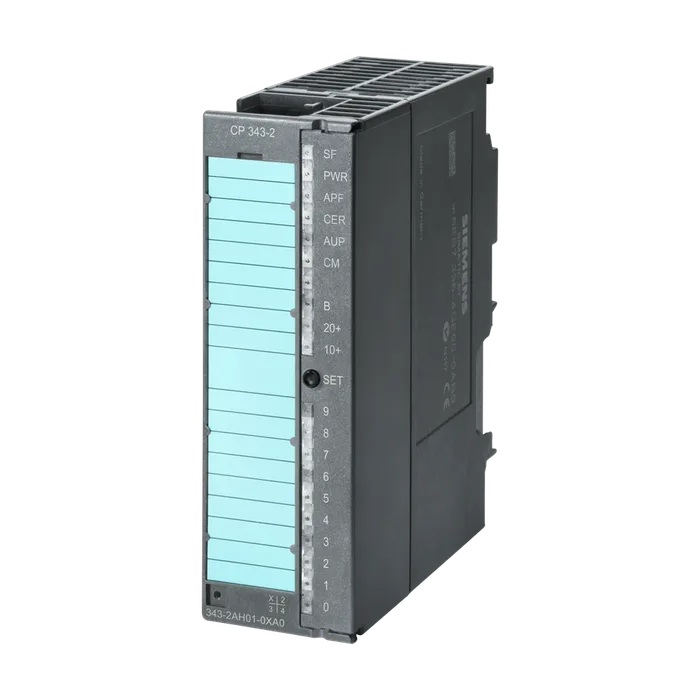

SIMATIC NET, CP 343-2 Коммуникационный процессор Подключение SIMATIC S7-300 и ET 200M к AS- интерфейсу в соответствии с AS-интерфейсом Спецификация V3.0
65 261 ₽С НДС
Код товара: 6GK73432AH010XA0
Доступен к заказу
01
Описание
SIMATIC NET, CP 343-2 Коммуникационный процессор Подключение SIMATIC S7-300 и ET 200M к AS- интерфейсу в соответствии с AS-интерфейсом Спецификация V3.0
Наименование изделияAS-Interface Master
Наименование типа изделияCP 343-2 (AS-i V 3.0)
Степень защиты IPIP20
Исполнение разъема питания интерфейса ASпередний штекер S7-300, 20-полюсный
Тип источника питаниячерез кросс-плату
Условия эксплуатации отдельный источник питания 24 ВНет
Потребляемый ток
Из профильных кабелей интерфейса AS
При 30 В макс.100 мА
От объединяющей шины макс.200 мА
Мощность потерь [Вт]4 Вт
Напряжение развязки расчетное значение500 В
Функция изделия пригоден для питания AS-i 24 ВДа
Примечаниеот выпуска 2 / встроенная программа V3.1
Характеристика изделия поддержкаДа
Резервирования
Примечаниесоединении с избыточным IM153 В
Функция изделия
Веб-управлениеНет
Диагностика по электронной почтеНет
Гальваническая развязкаДа
Исполнение индикатора
Как индикация состояния с помощью светодиодовRUN, APF, CER, AUP, CM, SF
Способ проектирования интерфейса ASкнопка установки на приборе, STEP7, командный интерфейс
Версия спецификации интерфейса AS3.0 В
Профиль ведущего интерфейса AS поддерживаетсяM4 (согласно спецификации интерфейса AS V 3.0)
Способ передачи данныхкросс-плата S7-300 / ET 200M
Число модулей на каждый CPU макс. примечаниеОграничение только потреблением тока из кросс- платы
Число интерфейсов
Как интерфейс AS1
Согласно RS 4850
Согласно стандарту Industrial Ethernet0
Согласно PROFINET0
Согласно Wireless0
Согласно USB0
Прочие0
Компонент изделия оптический интерфейсНет
Протокол поддерживается
Протокол ASIsafe (Safety at work)Нет
Протокол PROFIsafeНет
Протокол PROFINET IOНет
Протокол PROFINET CBAНет
Стандарт беспроводной связи ИИЭР 802.11Нет
Число входов для интерфейса AS макс.496
Число выходов для интерфейса AS макс.496
Число ведомых устройств AS-i на каждый интерфейс AS макс.62
Время цикла шины интерфейса AS
Для 31 ведомого блока5 мс
Для 62 ведомых блоков10 мс
Доступ к данным цифровых входов/выходовоб отображении процесса/периферийных адресах
Доступ к данным аналоговых входов/выходово переносе набора данных
Ширина40 мм
Высота125 мм
Глубина120 мм
Вид крепленийпрофильная шина S7
Формат модулямодульная система S7-300
Окружающая температура
При монтаже на горизонтальную профильную шину0 ... 60 °C
При монтаже на вертикальную профильную шину при эксплуатации0 ... 40 °C
При транспортировке-40 ... +70 °C
При хранении-40 ... +70 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс.% 95 C
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Пригодность к использованию противоаварийная функция маркировка взрывозащиты дляНет
Искробезопасности сопряженного оборудования
EEx iaНет
EEx ibНет
Категория взрывозащиты для газанет
Категория взрывозащиты для пылинет
Артикул6GK7343-2AH01-0XA0
Каталог IDCC-IC10
Код группыR711
Товарный код85176200
Вес Нетто (Кг)0,250 Кг
Вид продуктовКоммуникационный модуль AS-интерфейса CP 343-2 P
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта5321
Размер упаковки131,00 x 150,00 x 50,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, CP 343-2, КОММУНИКАЦ. ПРОЦЕССОР ДЛЯ ПОДКЛ. S7-300 И ET200M К AS-INTERFACE SPEC. V3.0
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)6GK7343-2AH01-0XA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
