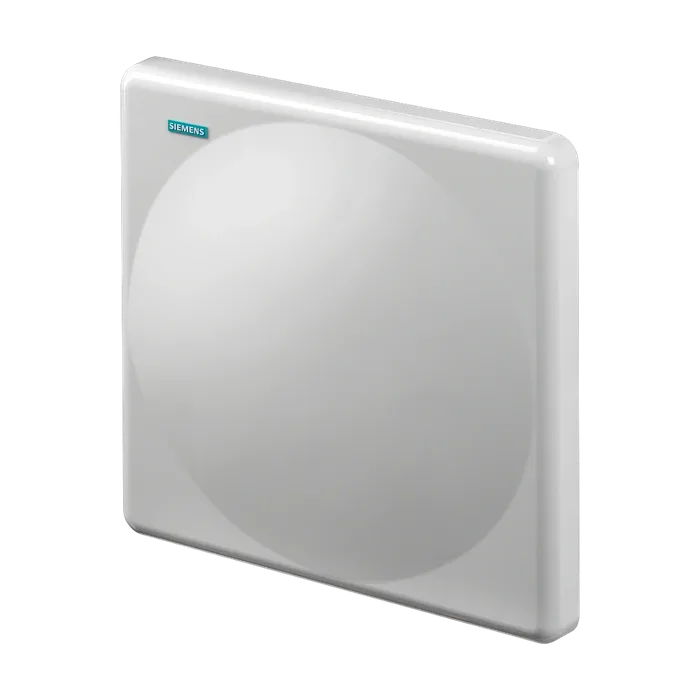

Антенна поляриз. Верт-гор A793-8DK : 23 DBI, IP67 (-40-+70 C), 5 ГГц
Общие Наименование типа изделия Антенна АNT793-8DK ANT793-8DK IWLAN antenna vertically-horizontally polarized with strong directional effect incl. 2x N-female socket; 23 dBi; IP67 (-45-+70 °C), 5 GHz; Wi-Fi compliance and Observe national approvals; Mounting on wall or mast; compact instructions as hard copy German/English; scope of delivery: 1x ANT793-8DK, 1x mounting aid for alignment .
Радиочастоты Вид сети беспроводной связи / поддерживается WLAN
Рабочая частота
При W-LAN в 1-м диапазоне частот 5 ГГц коэффициент усиления антенны относительно 5,15 ... 5,875 GHz
Сферического излучателя
Антенны WLAN / в диапазоне частот 5 ГГц 23 дБ
Электрические характеристики Полное сопротивление 50 Ω
Поляризация Двойной линейный вариант, вертикально-горизонтально
Характеристика излучения коэффициент усиления антенны относительно Направленный
Сферического излучателя
Антенны WLAN / в диапазоне частот 5 ГГц 23 дБ
Коэффициент стоячей волны (VSWR) / макс. 1,7
Угол излучения антенны
В диапазоне частот 5 ГГц / горизонтальный 9°
В диапазоне частот 5 ГГц / вертикальный 9°
Число электрических соединений / антенны 2
Исполнение разъема питания / антенны N-коннектор
Исполнение штекерного разъема Гнездо
Угол наклона / вниз / макс. 0°
Перекрестное затухание / между антенными гнездами 40 дБ
Коэффициент направленности 35 дБ
Окружающие условия Окружающая температура
При эксплуатации -45 ... +70 °C
При хранении -45 ... +70 °C
При транспортировке -45 ... +70 °C
Степень защиты IP IP67
Ветровая нагрузка / макс. 389 N; Фронтальный, при 220 км/ч
Конструкция, размеры и масса Ширина 371 мм
Высота 371 мм
Глубина 40 мм
Масса нетто 2500 г
Вид креплений
Мачтовый монтаж Да
Настенный монтаж Да
Потолочный монтаж Нет
Непосредственно на устройстве Нет
Нормы, спецификации, допуски Сертификат соответствия
Соответствие RoHS Да
Разрешение на эксплуатацию РЭС и ВЧУ Актуальные национальные допуски доступны по ссылке www.siemens.com/funkzulassungen
Справочный идентификатор / согласно МЭК 81346- 2:2019 TFB
