Скорость передачи интерфейсы / для связи / макс. комплектация модульных устройств10 Mbit/s, 100 Mbit/s
Число электрических портов / макс.24
Число электрических соединений
Для сетевых компонентов или оконечных устройств24; RJ45
Число портов RJ45 10/100 Мбит/с / интегрированный24
Число электрических соединений
Для консоли управления1
Для источника питания1
Исполнение разъема питания
Для источника питанияРазъем слаботочных устройств С14
Тип источника питания / резервированный блок питанияНет
Тип напряжения / 1 / напряжения питания
Напряжение питания / 1 / ном. значение240 В
Мощность потерь [Вт] / 1 / ном. значение9 Вт
Напряжение питания / 1 / расчетное значение85 ... 264 В
Потребляемый ток / 1 / макс.0,09 А
Исполнение разъема питания / 1 / для источника питанияразъем слаботочных устройств С14
Компонент изделия / 1 / устройство защиты входа питанияДа
Исполнение устройства защиты / 1 / на входе для напряжения питания4 A / 250 В F
Окружающая температура
При эксплуатации0 ... 60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP30
Конструкция19-дюймовая стойка
Число монтажных единиц по высоте / на 19-дюймовый шкаф1
Ширина483 мм
Высота44 мм
Глубина177 мм
Масса нетто3,3 кг
Вид креплений
Для монтажа в 19-дюймовые стойкиДа
35 мм, монтаж на DIN-рейкуНет
Настенный монтажНет
Монтаж на профильной шине для S7-300Нет
Монтаж на профильной шине для S7-1500Нет
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с50
Каскадное подключение при структуре типа звезда функции изделия / управление, конфигурирование, проектированиеЛюбые (зависит только от времени распространения сигнала)
Функция изделия
Веб-управлениеДа
Поддержка MIBДа
TRAPs по электронной почтеДа
Конфигурирование с помощью STEP 7Да
Дублирование трафикаДа
Многопортовое отражениеНет
Диагностика PROFINET IOДа
Класс соответствия PROFINETB
Класс нагрузки сети / согласно PROFINET2
Функция изделия / с коммутационным управлениемДа
Протокол / поддерживается
TelnetДа
IGMP (отслеживание/ генератор запросов)Да
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Функция изделия
Диагностика портовДа
Статистика размеров пакетовДа
Статистика типов пакетовДа
Статистика ошибокДа
SysLogДа
Функция изделия
VLAN - port basedДа
VLAN - protocol basedНет
VLAN - IP basedНет
VLAN - dynamicДа
Число VLAN / макс.257
Число динамических VLAN / макс.257
Число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение)35
Протокол / поддерживается / GVRPНет
Функция изделия
Клиент DHCPДа
DHCP опция 82Да
DHCP опция 66Да
DHCP опция 67Да
Функция изделия
Кольцевое резервированиеДа
High Speed Redundancy Protocol (HRP)Да
High Speed Redundancy Protocol (HRP) с менеджером резервированияДа
High Speed Redundancy Protocol (HRP) с холодным резервированиемДа
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервированияДа
Метод резервирования STPДа
Метод резервирования RSTPДа
Метод резервирования MSTPНет
Parallel Redundancy Protocol (PRP)/ применение в сети PRPДа
Для безопасности / от CSA и ULUL 60950-1, CSA C22.2 № 60950-1
Для излучения помехEN 61000-6-4 (класс B)
Для помехоустойчивостиEN 61000-6-2
Информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019Да
Среднее время между отказами (MTBF) справочный идентификатор50 a
Согласно МЭК 81346-2:2009KF
Согласно МЭК 81346-2:2019KFE
Сертификат соответствия / маркировка CEДа
Сертификат соответствия
Допуск C-TickДа
Допуск KCДа
Применение на железнодорожном транспорте согласно EN 50155Нет
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6GK5324-0BA00-3AR3
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)3,300 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа5N3
Группа Продукта2425
Размер упаковки1,00 x 1,00 x 1,00
Единицы Измерения1 шт.

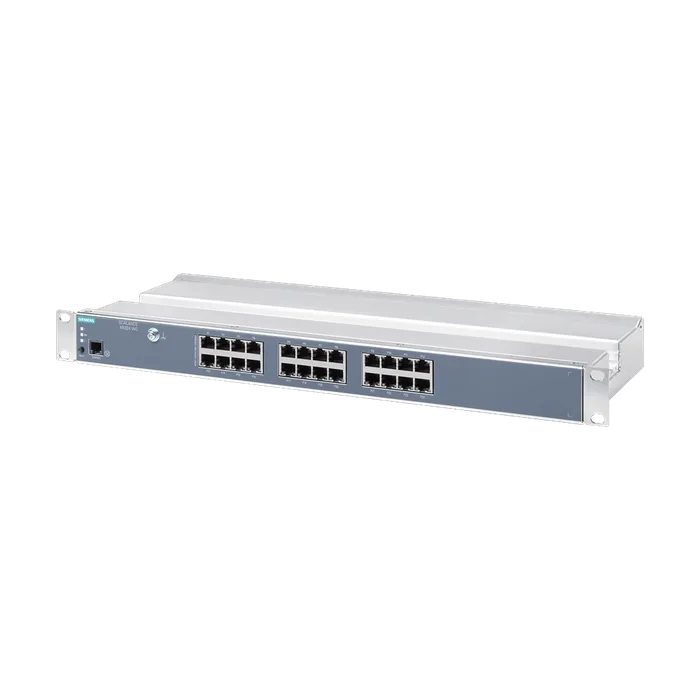

Описание ПродуктаSCALANCE XR324WG промышленный управляемый IE коммутатор; монтаж в 19" стойку; 24x электрических RJ45 порта 10/100 Мбит/с; светодиодная индикация; кнопка сброса; консольный порт; PROFINET-устройство; функции сетевого управления; встроенный redundancy manager; питание 240 В переменного тока (в диапазоне 85 - 264 В)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK5324-0BA00-3AR3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
