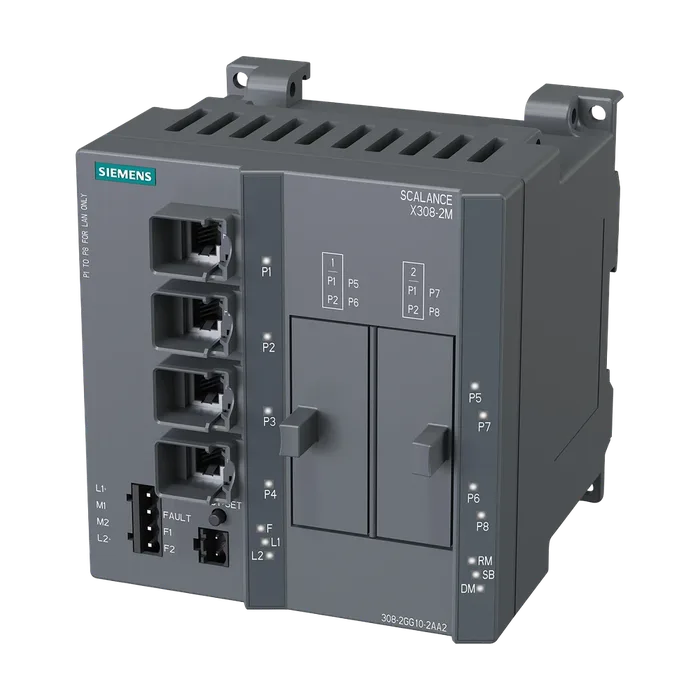

SCALANCE X308-2M промышленный управляемый IE коммутатор, компактный; 4х электрических RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация; диагностический выход, select/set кнопка управления; PROFINET IO-устройство; управление сетью; встроенный redundancy manager; офисные функции (RSTP,
214 192,62 ₽С НДС
Код товара: 6GK53082GG102AA2
Доступен к заказу
01
Описание
SCALANCE X308-2M промышленный управляемый IE коммутатор, компактный; 4х электрических RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация; диагностический выход, select/set кнопка управления; PROFINET IO-устройство; управление сетью; встроенный redundancy manager; офисные функции (RSTP,
Наименование типа изделияSCALANCE X308-2M
Скорость передачи интерфейсы / для связи / макс. комплектация модульных устройств10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Число электрических портов / макс.8
Число оптических портов / макс.4
Число электрических соединений
Для сетевых компонентов или оконечных устройств число портов RJ45 10/100/1000 Мбит/с /4
Интегрированный
С фиксирующим заплечиком для разгрузки от натяжения4
Число подключаемых сетевых интерфейсных модулей
С 2 портами2
Число электрических соединений
Для сигнального контакта1
Для сетевого интерфейсного модуля2
Для источника питания1
Исполнение разъема питания
Для сигнального контакта2-контактный клеммный блок
Для источника питания4-контактный клеммный блок
Исполнение сменного носителя информации
C-образный штекерДа
Рабочее напряжение / сигнальных контактов
При постоянном токе / ном. значение24 В
Рабочий ток / сигнальных контактов
При постоянном токе / макс.0,1 А
Компонент изделия / соединение для резервированного источника питанияДа
Тип источника питания / резервированный блок питанияНет
Тип напряжения / 1 / напряжения питанияDC
Напряжение питания / 1 / ном. значение24 В
Мощность потерь [Вт] / 1 / ном. значение16,6 Вт
Напряжение питания / 1 / расчетное значение18 ... 32 В
Потребляемый ток / 1 / макс.0,7 А
Исполнение разъема питания / 1 / для источника питания4-контактный клеммный блок
Компонент изделия / 1 / устройство защиты входа питанияДа
Исполнение устройства защиты / 1 / на входе для напряжения питания3 A / 32 В F
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
ПримечаниеУменьшенная рабочая температура при использовании модулей для подключения каналов передачи данных (от -40 °C до +70 °C) или вставных приемопередатчиков SFP (от -40 °C до +60 °C). При вертикальном монтажном положении максимальная рабочая температура уменьшается до +50 °C.
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP20
КонструкцияКомпактная конструкция
Ширина120 мм
Высота125 мм
Глубина124 мм
Масса нетто1,4 кг
Вид крепленийПри использовании в судостроении установка на монтажной DIN- рейке на 35 мм запрещена.
Для монтажа в 19-дюймовые стойкиНет
35 мм, монтаж на DIN-рейкуДа
Настенный монтажДа
Монтаж на профильной шине для S7-300Да
Монтаж на профильной шине для S7-1500Нет
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с100
Каскадное подключение при структуре типа звезда функции изделия / управление, конфигурирование, проектированиеЛюбые (зависит только от времени распространения сигнала)
Функция изделия
Веб-управлениеДа
Поддержка MIBДа
TRAPs по электронной почтеДа
Конфигурирование с помощью STEP 7Да
Дублирование трафикаДа
Многопортовое отражениеДа
Диагностика PROFINET IOДа
Класс соответствия PROFINETB
Функция изделия / с коммутационным управлениемДа
Протокол / поддерживается
TelnetДа
IGMP (отслеживание/ генератор запросов)Да
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Функция изделия
Диагностика портовДа
Статистика размеров пакетовДа
Статистика типов пакетовДа
Статистика ошибокДа
SysLogДа
Функция изделия
VLAN - port basedДа
VLAN - protocol basedНет
VLAN - IP basedНет
VLAN - dynamicДа
Число VLAN / макс.255
Число динамических VLAN / макс.255
Протокол / поддерживается / GVRPДа
Функция изделия
Клиент DHCPДа
DHCP опция 82Да
DHCP опция 66Да
DHCP опция 67Да
Функция изделия
Кольцевое резервированиеДа
High Speed Redundancy Protocol (HRP)Да
High Speed Redundancy Protocol (HRP) с менеджером резервированияДа
High Speed Redundancy Protocol (HRP) с холодным резервированиемДа
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервированияДа
Метод резервирования STPДа
Метод резервирования RSTPДа
Метод резервирования MSTPДа
Parallel Redundancy Protocol (PRP)/ применение в сети PRPДа
Блокировка широковещательной передачи протокол / поддерживаетсяДа
Функция изделия
Поддержка SICLOCKДа
Протокол / поддерживается
Профиль по умолчанию ИИЭР 1588Да
Стандарт
Для FMFM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
Для безопасности / от CSA и ULUL 60950-1, CSA C22.2 № 60950-1
Для излучения помехEN 61000-6-4:2007 (класс A)
Для помехоустойчивостиEN 61000-6-2:2005
Среднее время между отказами (MTBF)40 a
Справочный идентификатор
Согласно МЭК 81346-2:2009KF
Согласно МЭК 81346-2:2019KFE
Сертификат соответствия / маркировка CEДа
Стандарт / для взрывоопасной зоныEN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
От CSA и ULUL 1604 и UL 2279-15 (Hazardous Location), CSA C22.2 № 213- M1987, Class 1/Division 2/Group А, B, C, D/T4, Class 1/Zone 2/Group IIC/T4
Сертификат соответствия
Сертификат соответствияEN 61000-6-2:2005, EN 61000-6-4:2007
Допуск C-TickДа
Допуск KCДа
Применение на железнодорожном транспорте согласно EN 50155Нет
Общество классификации судов
Bureau Veritas (BV)Да
Det Norske Veritas (DNV)Нет
Германский Ллойд (GL)Нет
Корейский регистр судоходства (KRS)Да
Регистр судоходства Ллойда (LRS)Да
Nippon Kaiji Kyokai (NK)Да
Polski Rejestr Statkow (PRS)Нет
Royal Institution of Naval Architects (RINA)Нет
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности.
Артикул6GK5308-2GG10-2AA2
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)1,400 Кг
Вид продуктовУправляемые коммутаторы SCALANCE X-300
ПроизводительSiemens
Ценовая Группа5N3
Группа Продукта2425
Размер упаковки24,80 x 26,30 x 18,80
Единицы Измерения1 шт.
Описание ПродуктаSCALANCE X308-2M промышленный управляемый IE коммутатор, компактный; 4х электрических RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация; диагностический выход, select/set кнопка управления; PROFINET IO-устройство; управление сетью; встроенный redundancy manager; офисные функции (RSTP, VLAN, IGMP, ..); C-plug модуль в комплекте поставки.
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK5308-2GG10-2AA2
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
