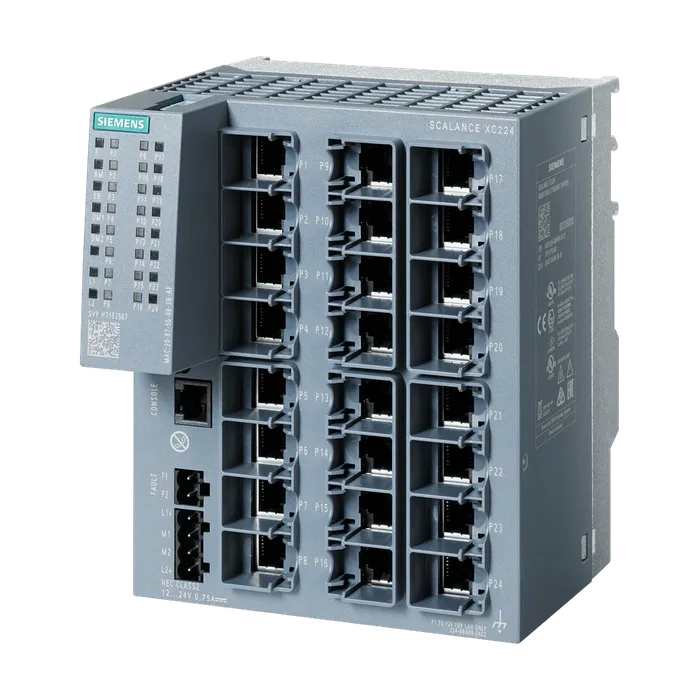

Коммутатор SCALANCE Siemens 6GK5224-0BA00-2AC2
Доступен к заказу
Коммутатор SCALANCE Siemens 6GK5224-0BA00-2AC2
SCALANCE XC224 промышленный управляемый IE коммутатор 2-го уровня; 24x электрических RJ45 порта 10/100 Мбит/c; 1x консольный порт, светодиодная индикация; резервированное питание 24В; расширенный температурный диапазон (от -40°C до +70°C), монтаж на DIN-рейку/S7 профили/стену, функции резервирования; офисные функции (RSTP, VLAN, .. .); PROFINET IO устройство, Ethernet/IP-
197 011,34 ₽ С НДС
Код товара: 6GK52240BA002AC2
Доступен к заказу
01
Описание
SCALANCE XC224 промышленный управляемый IE коммутатор 2-го уровня; 24x электрических RJ45 порта 10/100 Мбит/c; 1x консольный порт, светодиодная индикация; резервированное питание 24В; расширенный температурный диапазон (от -40°C до +70°C), монтаж на DIN-рейку/S7 профили/стену, функции резервирования; офисные функции (RSTP, VLAN, .. .); PROFINET IO устройство, Ethernet/IP-
Наименование типа изделия SCALANCE XC224
Скорость передачи интерфейсы / для связи / макс. комплектация модульных устройств 10 Mbit/s, 100 Mbit/s
Число электрических портов / макс. 24
Число электрических соединений
Для сетевых компонентов или оконечных устройств 24; RJ45
Число портов RJ45 10/100 Мбит/с / интегрированный
С фиксирующим заплечиком для разгрузки от натяжения 24
Число электрических соединений
Для консоли управления 1
Для сигнального контакта 1
Для источника питания 1
Исполнение разъема питания
Для консоли управления RJ11
Для сигнального контакта 2-контактный клеммный блок
Для источника питания 4-контактный клеммный блок
Исполнение сменного носителя информации
C-образный штекер Да
Рабочее напряжение / сигнальных контактов
При постоянном токе / ном. значение 24 В
Рабочий ток / сигнальных контактов
При постоянном токе / макс. 0,1 А
Компонент изделия / соединение для резервированного источника питания Да
Тип напряжения / 1 / напряжения питания DC
Напряжение питания / 1 / ном. значение 24 В
Мощность потерь [Вт] / 1 / ном. значение 9 Вт
Потребляемый ток / 1 / при ном. значении напряжения питания / макс. 0,375 А
Напряжение питания / 1 / расчетное значение 9,6 ... 31,2 В
Потребляемый ток / 1 / макс. 0,75 А
Исполнение разъема питания / 1 / для источника питания 4-контактный клеммный блок
Компонент изделия / 1 / устройство защиты входа питания Да
Исполнение устройства защиты / 1 / на входе для напряжения питания 2,5 A / 125 В
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс. 95 %
Степень защиты IP IP20
Конструкция Компактная конструкция
Ширина 120 мм
Высота 147 мм
Глубина 125 мм
Масса нетто 0,88 кг
Материал / корпуса Поликарбонат (PC-GF10)/алюминиевое литье под давлением
Вид креплений
35 мм, монтаж на DIN-рейку Да
Настенный монтаж Да
Монтаж на профильной шине для S7-300 Да
Монтаж на профильной шине для S7-1500 Да
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с 50
Каскадное подключение при структуре типа звезда Любые (зависит только от времени распространения сигнала)
Функция изделия / QoS согласно DSCP Да
Характеристика изделия
Сквозная коммутация Нет
Буферизованная коммутация функции изделия / управление, конфигурирование, проектирование Да
Функция изделия
Веб-управление Да
Поддержка MIB Да
TRAPs по электронной почте Да
Конфигурирование с помощью STEP 7 Да
Сервер SMTP Нет
Дублирование трафика Да
Многопортовое отражение Да
Диагностика PROFINET IO Да
Класс соответствия PROFINET B
Функция изделия / с коммутационным управлением Да
Длина телеграммы / при Ethernet / макс. 1632 byte
Протокол / поддерживается
Telnet Да
EtherNet/IP Да
IGMP (отслеживание/ генератор запросов) Да
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
Функция изделия
Диагностика портов Да
Статистика размеров пакетов Да
Статистика типов пакетов Да
Статистика ошибок Да
SysLog Да
Функция изделия
VLAN - port based Да
VLAN - protocol based Нет
VLAN - IP based Нет
VLAN - dynamic Да
Число VLAN / макс. 257
Число динамических VLAN / макс. 257
Число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение) 35
Протокол / поддерживается / GVRP Да
Функция изделия
Сервер DHCP Да
Клиент DHCP Да
DHCP опция 82 Да
DHCP опция 66 Да
DHCP опция 67 Да
Функция изделия
Устройства PROFINET IO / поддерживается / системное резервирование PROFINET Да
Кольцевое резервирование Да
High Speed Redundancy Protocol (HRP) Да
High Speed Redundancy Protocol (HRP) с менеджером резервирования Да
High Speed Redundancy Protocol (HRP) с холодным резервированием Да
Протокол / поддерживается / Media Redundancy Protocol (MRP) Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервирования Да
Media Redundancy Protocol Interconnection (MRP- I) Да
Устройства PROFINET IO / поддерживается / функция H-Sync-Forwarding Да
Метод резервирования STP Да
Метод резервирования RSTP Да
Метод резервирования RSTP+ Да
Метод резервирования MSTP Да
Parallel Redundancy Protocol (PRP)/ применение в сети PRP Да
Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA) Нет
Пассивное прослушивание Да
Протокол / поддерживается
Функция изделия
ИИЭР 802.1X (радиус) Да
Ограничитель широковещательной/ многоадресной/ одноадресной передачи Да
Блокировка широковещательной передачи Да
Протокол / поддерживается
Блочный поиск (SSL) Да
Функция изделия
Поддержка SICLOCK Да
Клиент NTP Да
Клиент SNTP Да
Протокол / поддерживается
Функция изделия / конфигурирование в режиме выполнения с помощью CiR/H-CiR Да
Информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019 Да
Среднее время между отказами (MTBF) 41 a
Справочный идентификатор
Согласно МЭК 81346-2:2009 KF
Согласно МЭК 81346-2:2019 KFE
Сертификат соответствия / маркировка CE Да
Соответствие изделия / согласно директиве ЭМС 2014/30/EU
Стандарт
Для излучения электромагнитных помех EN 61000-6-4, EN 50121-4
Для устойчивости к электромагнитным помехам EN 61000-6-2, EN 50121-4
Сертификат соответствия / соответствие RoHS Да; 2011/65/EU
Сертификат соответствия
Для ATEX / как маркировка II 3 G ExnA II T4 Gc
Для ATEX / как сертификат KEMA 07ATEX0145 X
Для МЭК Ex / как маркировка ExnA II T4 Gc
Для МЭК Ex / как сертификат IECExDEK 14.0025X
Для cULus HazLoc / как маркировка CL1, DIV2, Group А, B, C, D T4, CL1, Zone 2, Group IIC, T4
Для cULus HazLoc / как номер файла E240480 (NWHP, NWHP7)
Допуск FM Да; FM, класс 3600:2011, FM, класс 3611:2004, FM, класс 3810:2005, АNSI/ISA-61010-1:2004
Для FM / как маркировка CL1, DIV2, Group А, B, C, D T4, CL1, Zone 2, Group IIC, T4 Ta: -40 °C +70 °C
Для FM / как сертификат FM16US0205X
Сертификат соответствия
Применение на железнодорожном транспорте согласно EN 50121-4 Да
Regulatory Compliance Mark (RCM) Да
Для UL 61010-2-201 / как номер файла E85972 (NRAQ, NRAQ7)
Для UL 60950-1 / как номер файла E115352 (NWGQ, NWGQ7)
Допуск EAC Да
Общество классификации судов
Bureau Veritas (BV) Да
Корейский регистр судоходства (KRS) Да
Регистр судоходства Ллойда (LRS) Да
Nippon Kaiji Kyokai (NK) Да
Polski Rejestr Statkow (PRS) Да
Royal Institution of Naval Architects (RINA) Да
Дополнение изделия / опциональный / C-образный штекер Да
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6GK5224-0BA00-2AC2
Каталог ID IK
Код группы R320
Товарный код 85176200
Вес Нетто (Кг) 0,880 Кг
Вид продуктов SCALANCE XC-200 managed
Производитель Siemens
Ценовая Группа 5C2
Группа Продукта 4D83
Размер упаковки 25,10 x 26,00 x 18,80
Единицы Измерения 1 шт.
Описание Продукта SCALANCE XC224 промышленный управляемый IE коммутатор 2-го уровня; 24x электрических RJ45 порта 10/100 Мбит/c; 1x консольный порт, светодиодная индикация; резервированное питание 24В; расширенный температурный диапазон (от -40°C до +70°C), монтаж на DIN-рейку/S7 профили/стену, функции резервирования; офисные функции (RSTP, VLAN, .. .); PROFINET IO устройство, Ethernet/IP-совместимость, слот для С-PLUG.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6GK5224-0BA00-2AC2
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 220 дней
