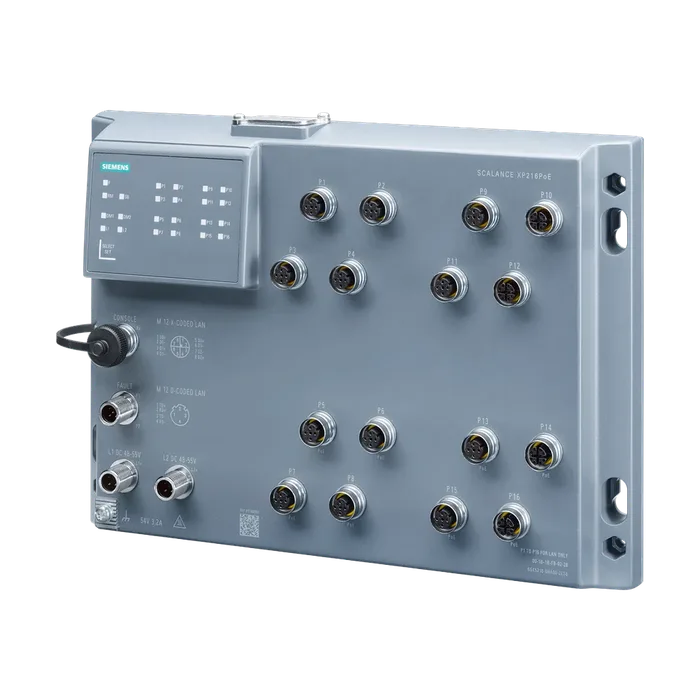

SCALANCE XP216 EEC промышленный управляемый IE коммутатор, соответсвие ж.д. стандартам (EN 50155, EN 45545) ; 12x электрических M12 портов 10/100 Мбит , 4x электрических M12 порта 10/100/1000 Мбит, защита IP65, светодиодная индикация, диагностический выход, резервированное питание 24В, PROFINET IO-устройство, управление сетью, совместимость с резервированным кольцом, пылезащитные
139 982,05 ₽С НДС
Код товара: 6GK52160HA002ES6
Доступен к заказу
01
Описание
SCALANCE XP216 EEC промышленный управляемый IE коммутатор, соответсвие ж.д. стандартам (EN 50155, EN 45545) ; 12x электрических M12 портов 10/100 Мбит , 4x электрических M12 порта 10/100/1000 Мбит, защита IP65, светодиодная индикация, диагностический выход, резервированное питание 24В, PROFINET IO-устройство, управление сетью, совместимость с резервированным кольцом, пылезащитные
Наименование типа изделияSCALANCE XP216EEC
Скорость передачи интерфейсы / для связи / макс. комплектация модульных устройств10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Число электрических портов / макс.16
Число электрических соединений
Для сетевых компонентов или оконечных устройств16
Число портов М12 10/100 Мбит/с (D-кодирование) / интегрированный12
Число портов М12 10/100/1000 Мбит/с (X-кодирование) / интегрированный4
Число электрических соединений
Для консоли управления1
Для сигнального контакта1
Для источника питания1
Исполнение разъема питания
Для консоли управления5-контактное гнездо M12 (А-кодировка)
Для сигнального контакта5-контактный штекер M12 (B-кодировка)
Для источника питания4-полюсный штекер M12 (A-кодировка)
Исполнение сменного носителя информации
C-образный штекерДа
Рабочее напряжение / сигнальных контактов
При постоянном токе / ном. значение24 В
Рабочий ток / сигнальных контактов
При постоянном токе / макс.0,1 А
Компонент изделия / соединение для резервированного источника питанияДа
Тип напряжения / 1 / напряжения питанияDC
Напряжение питания / 1 / ном. значение24 V; XP-200EEC при соответствии EN 50155 поддерживает диапазон напряжения 16,8–30 В пост. тока
Мощность потерь [Вт] / 1 / ном. значение8 Вт
Потребляемый ток / 1 / при ном. значении напряжения питания / макс.0,4 А
Напряжение питания / 1 / расчетное значение19,2 ... 28,8 В
Потребляемый ток / 1 / макс.0,335 А
Исполнение разъема питания / 1 / для источника питания4-полюсный разъем M12 (A-кодировка)
Компонент изделия / 1 / устройство защиты входа питанияДа
Исполнение устройства защиты / 1 / на входе для напряжения питания5 А/60 В
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
ПримечаниеEEC-варианты с EN 50155 поддерживают на 10 минут -40–+85 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP65
КонструкцияКомпактная конструкция
Ширина280 мм
Высота200 мм
Глубина49 мм
Масса нетто2,5 кг
Характеристика изделия / конформное покрытиеДа
Материал / корпусаАлюминий
Вид крепленийДержатель модуля ET200pro
Настенный монтажДа
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с50
Каскадное подключение при структуре типа звезда функции изделия / управление, конфигурирование, проектированиеЛюбые (зависит только от времени распространения сигнала)
Функция изделия
Веб-управлениеДа
Поддержка MIBДа
TRAPs по электронной почтеДа
Конфигурирование с помощью STEP 7Да
Дублирование трафикаДа
Многопортовое отражениеДа
При IRT / коммутатор PROFINET IOНет
Диагностика PROFINET IOДа
Класс соответствия PROFINETB
Функция изделия / с коммутационным управлениемДа
Длина телеграммы / при Ethernet / макс.1518 byte
Протокол / поддерживается
TelnetДа
EtherNet/IPДа
IGMP (отслеживание/ генератор запросов)Да
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Диагностика портовДа
Статистика размеров пакетовДа
Статистика типов пакетовДа
Статистика ошибокДа
SysLogДа
Петлевой контрольДа
Функция изделия
VLAN - port basedДа
VLAN - protocol basedНет
VLAN - IP basedНет
VLAN - dynamicНет
Число VLAN / макс.257
Число динамических VLAN / макс.257
Число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение)35
Функция изделия
Сервер DHCPДа
Клиент DHCPДа
DHCP опция 82Да
DHCP опция 66Да
DHCP опция 67Да
Функция изделия
Устройства PROFINET IO / поддерживается / системное резервирование PROFINETДа
Кольцевое резервированиеДа
High Speed Redundancy Protocol (HRP)Да
High Speed Redundancy Protocol (HRP) с менеджером резервированияДа
High Speed Redundancy Protocol (HRP) с холодным резервированиемДа
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервированияДа
Media Redundancy Protocol Interconnection (MRP- I)Да
Устройства PROFINET IO / поддерживается / функция H-Sync-ForwardingДа
Метод резервирования RSTPДа
Метод резервирования RSTP+Да
Метод резервирования MSTPДа
Пассивное прослушиваниеДа
Функция изделия
Клиент RADIUSДа
Протокол / поддерживается
Блочный поиск (SSL)Да
Функция изделия
Поддержка SICLOCKДа
Клиент NTPДа
Клиент SNTPДа
Протокол / поддерживается
Функция изделия / конфигурирование в режиме выполнения с помощью CiR/H-CiRДа
Стандарт
Для излучения помехEN 61000-6-4 (класс А)
Для помехоустойчивостиEN 61000-6-2
Информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019Да
Справочный идентификатор
Согласно МЭК 81346-2:2009KF
Согласно МЭК 81346-2:2019KFE
Сертификат соответствия / маркировка CEДа
Сертификат соответствия / соответствие RoHSДа
Стандарт / для взрывоопасной зоныEN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
От CSA и ULANSI/ISA 12.12.01, CSA C22.2 № 213-M1987, CL. 1/Div. 2/GP. A, B, C, D T4, CL. 1/Zone 2/GP. IIC, T4
Сертификат соответствия
Сертификат соответствия
Допуск C-TickДа
Допуск KCДа
Допуск E1Да
Допуск e1Да
Применение на железнодорожном транспорте согласно EN 50155Да
Применение на железнодорожном транспорте согласно EN 50124-1Да
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности
Артикул6GK5216-0HA00-2ES6
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)2,500 Кг
Вид продуктовSCALANCE XP-200 managed
ПроизводительSiemens
Ценовая Группа5N2
Группа Продукта2424
Размер упаковки19,20 x 25,50 x 18,20
Единицы Измерения1 шт.
Описание ПродуктаSCALANCE XP216 EEC промышленный управляемый IE коммутатор, соответсвие ж.д. стандартам (EN 50155, EN 45545) ; 12x электрических M12 портов 10/100 Мбит , 4x электрических M12 порта 10/100/1000 Мбит, защита IP65, светодиодная индикация, диагностический выход, резервированное питание 24В, PROFINET IO-устройство, управление сетью, совместимость с резервированным кольцом, пылезащитные колпачки для разьемов, электронное руководство на CD, поддержка C-plug модуля (приобретается отдельно).
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK5216-0HA00-2ES6
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
