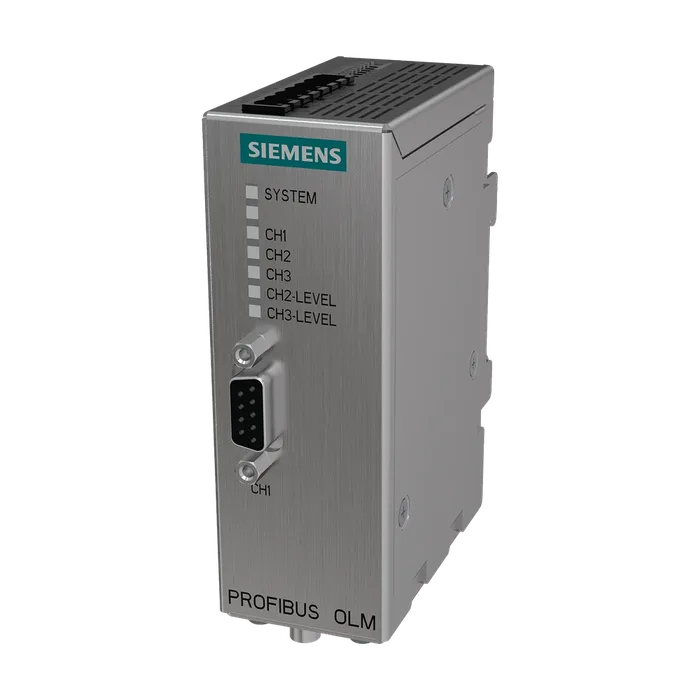

SIMATIC NET, PB OLM/G11-1300 V4.0 оптический модуль связи с 1 портом RS485 и 1 стеклянным FOC-интерфейсом (2 BFOC-разъёма), длина волны 1300 Н·м для больших дистанций, с сигнальным контактом и измерительным выходом
226 208 ₽С НДС
Код товара: 6GK15032CC00
Доступен к заказу
01
Описание
SIMATIC NET, PB OLM/G11-1300 V4.0 оптический модуль связи с 1 портом RS485 и 1 стеклянным FOC-интерфейсом (2 BFOC-разъёма), длина волны 1300 Н·м для больших дистанций, с сигнальным контактом и измерительным выходом
Наименование типа изделияPROFIBUS OLM/G11-1300 V4.0 PROFIBUS OLM/G11-1300V4.0 optical link module with 1 RS485 and 1 glass FOC interface (2 BFOC sockets), 1300 Nm shaft length for large distances with signaling contact and test port.
Скорость передачи / при PROFIBUS9,6 kbit/s ... 12 Mbit/s
Скорость передачи / при Profibus PA45,45 kbit/s
Число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс.2
Число электрических соединений
Для сетевых компонентов или оконечных устройств1
Для измерительного устройства1
Для сигнального контакта1
Для источника питания1
Для резервированного источника питания1
Исполнение разъема питания
Для сетевых компонентов или оконечных устройств9-контактное гнездо Sub-D
Для измерительного устройства2-контактный клеммный блок
Для источника питания и сигнального контакта5-контактный клеммный блок
Число оптических соединений / для волоконно- оптических кабелей1
Исполнение оптических соединений / для волоконно- оптических кабелейПорт BFOC
Оптоволоконного сигнала
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км / макс.8 дБ
Задержка распространения [бит]6,5 bit
Сопрягаемая оптическая мощность на 1 мВт
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км-19 дБ
Оптическая чувствительность на 1 мВт
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км-29 дБ
Длина кабеля
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км / макс.15 км
Рабочее напряжение / сигнальных контактов / при постоянном токе / ном. значение24 В
Рабочий ток / сигнальных контактов / при постоянном токе / макс.0,1 А
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / при постоянном токе / ном. значение24 В
Напряжение питания / при постоянном токе18,8 ... 28,8 В
Компонент изделия / устройство защиты входа питанияДа
Потребляемый ток / при постоянном токе / при 24 В / макс.0,2 А
Окружающая температура
При эксплуатации0 ... 60 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP40
КонструкцияКомпактная конструкция
Ширина39,5 мм
Высота112 мм
Глубина74,5 мм
Масса нетто340 г
Вид креплений
35 мм, монтаж на DIN-рейкуДа
Настенный монтажДа
Функция изделия / кольцевое резервированиеДа
Стандарт
Для FMFM3611: Class 1, Division 2, Group А, B, C, D/T4, Class 1, Zone 2, Group IIC, T4
Для взрывоопасной зоныEN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 АTEX 0003X
Для безопасности / от CSA и ULUL 60950-1, CSA C22.2 № 60950-1
Для взрывоопасной зоны / от CSA и ULUL 1604 и UL 2279-15 (Hazardous Location), CSA C22.2 № 213- M1987, Class 1/Division 2/Group А, B, C, D/T4, Class 1/Zone 2/Group IIC/T4
Для излучения помехEN 61000-6-4 (класс А)
Для помехоустойчивостиEN 61000-6-2
Сертификат соответствияEN 61000-6-2, EN 61000-6-4
Маркировка CEДа
Допуск C-TickДа
Общество классификации судов
Bureau Veritas (BV)Да
Det Norske Veritas (DNV)Да
Германский Ллойд (GL)Да
Регистр судоходства Ллойда (LRS)Да
Nippon Kaiji Kyokai (NK)Да
ИИнтернет-ссылка
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими
Артикул6GK1503-2CC00
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)0,340 Кг
Вид продуктовМодули OLM
ПроизводительSiemens
Ценовая Группа5O1
Группа Продукта2449
Размер упаковки14,40 x 18,10 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, PB OLM/G11-1300 V4.0 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ С 1 ПОРТОМ RS485 И 1 СТЕКЛЯННЫМ FOC-ИНТЕРФЕЙСОМ (2 BFOC-РАЗЪЁМА), ДЛИНА ВОЛНЫ 1300НМ ДЛЯ БОЛЬШИХ ДИСТАНЦИЙ, С СИГНАЛЬНЫМ КОНТАКТОМ И ИЗМЕРИТЕЛЬНЫМ ВЫХОДОМ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK1503-2CC00
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
