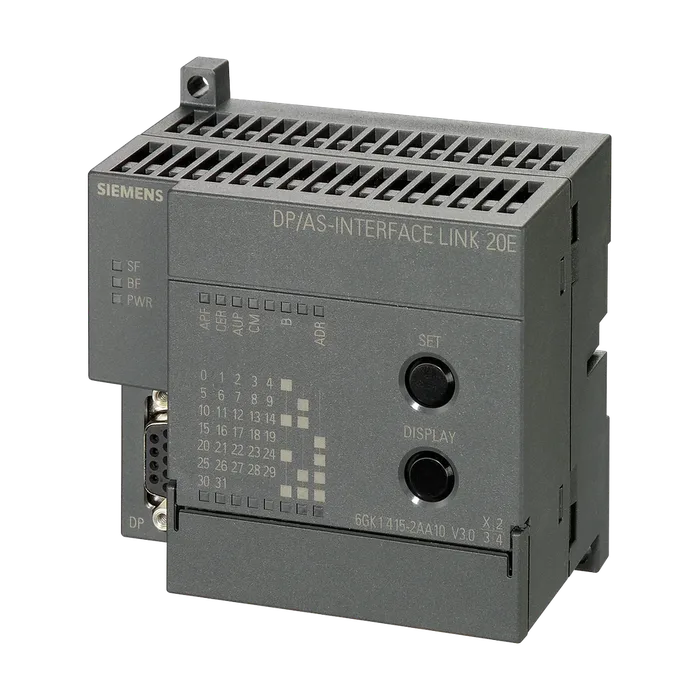

SIMATIC NET, интерфейс DP/AS Link 20 E, шлюз Интерфейс PROFIBUS-DP/AS по спецификации AS- интерфейса V 3.0 со степенью защиты IP20
106 228 ₽С НДС
Код товара: 6GK14152AA10
Доступен к заказу
01
Описание
SIMATIC NET, интерфейс DP/AS Link 20 E, шлюз Интерфейс PROFIBUS-DP/AS по спецификации AS- интерфейса V 3.0 со степенью защиты IP20
Наименование изделияPROFIBUS DP/AS-Interface Link
Наименование типа изделияИнтерфейс DP/AS Link 20E (AS-i V 3.0)
Степень защиты IPIP20
Исполнение разъема питания интерфейса ASвинтовое соединение
Тип источника питаниячерез AS-i
Условия эксплуатации отдельный источник питания 24 ВНет
Потребляемый ток
Из профильных кабелей интерфейса AS
При 30 В макс.200 мА
Мощность потерь [Вт]4,5 Вт
Напряжение развязки расчетное значение500 В
Функция изделия пригоден для питания AS-i 24 ВНет
Примечаниеот выпуска 2 / встроенная программа V3.1
Характеристика изделия поддержкаДа
Резервирования
ПримечаниеВ соединении с Y-Link
Функция изделия
Веб-управлениеНет
Диагностика по электронной почтеНет
Гальваническая развязкаДа
Исполнение индикатора
Как индикация состояния с помощью светодиодовPWR, APF, CER, AUP, CM, BF, SF
Способ проектирования интерфейса ASкнопка установки на приборе, STEP7, GSD, командный интерфейс
Версия спецификации интерфейса AS3.0 В
Профиль ведущего интерфейса AS поддерживаетсяM4 (согласно спецификации интерфейса AS V 3.0)
Способ передачи данныхPROFIBUS
Число интерфейсов
Как интерфейс AS1
Согласно RS 4851
Согласно стандарту Industrial Ethernet0
Согласно PROFINET0
Согласно Wireless0
Согласно USB0
Прочие0
Компонент изделия оптический интерфейсНет
Протокол поддерживается
Протокол ASIsafe (Safety at work)Нет
Протокол PROFIsafeНет
Протокол PROFINET IOНет
Протокол PROFINET CBAНет
Стандарт беспроводной связи ИИЭР 802.11Нет
Число входов для интерфейса AS макс.496
Число выходов для интерфейса AS макс.496
Число ведомых устройств AS-i на каждый интерфейс AS макс.62
Время цикла шины интерфейса AS
Для 31 ведомого блока5 мс
Для 62 ведомых блоков10 мс
Доступ к данным цифровых входов/выходовоб отображении процесса/периферийных адресах
Доступ к данным аналоговых входов/выходово переносе набора данных
Ширина90 мм
Высота80 мм
Глубина62 мм
Вид крепленийзащелкивающееся крепление на монтажной шине 35 мм
Формат модуляIP20
Окружающая температура
При монтаже на горизонтальную профильную шину0 ... 60 °C
При монтаже на вертикальную профильную шину при эксплуатации0 ... 45 °C
При транспортировке-40 ... +70 °C
При хранении-40 ... +70 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс.% 95 C
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Пригодность к использованию противоаварийная функция маркировка взрывозащиты дляНет
Искробезопасности сопряженного оборудования
EEx iaНет
EEx ibНет
Категория взрывозащиты для газанет
Категория взрывозащиты для пылинет
Артикул6GK1415-2AA10
Каталог IDCC-IC10
Код группыR711
Товарный код85176200
Вес Нетто (Кг)0,194 Кг
Вид продуктовDP/AS-Интерфейс соединитель 20E
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта5322
Размер упаковки106,00 x 110,00 x 78,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, DP/AS-INTERFACE LINK 20 E , NETWORK TRANSITION PROFIBUS-DP / AS-INTERFACE ACC. ДО AS-INTERFACE SPECIFIC. V3.0 IN PROTECTION MODE IP20.
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)6GK1415-2AA10
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
