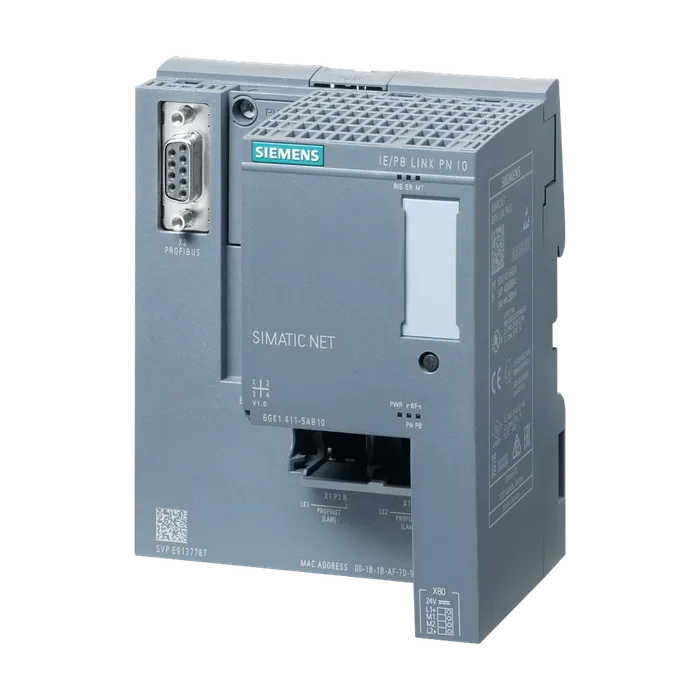

IE/PB link PN IO, шлюз между промышленным Ethernet и PROFIBUS, прокси-сервер PROFINET IO, со связью в режиме реального времени, синхронизация по времени суток средствами SIMATIC, маршрутизация NTP, SNMP v1, LLDP, S7, маршрутизация записи данных, подключение до 64 подчинённых устройств S7/DPV0/DPV1, поддержка DP/PA link и DP/FF link, fast Ethernet 10/100, мбит/с, MRP, PROFIBUS от 9,6, кбит/с до 12, мбит/с, загрузка встроенного ПО через инструмент настройки, резервный источник питания, версия встроенного ПО V4.0.
151 769 ₽С НДС
Код товара: 6GK14115AB10
Доступен к заказу
01
Описание
IE/PB link PN IO, шлюз между промышленным Ethernet и PROFIBUS, прокси-сервер PROFINET IO, со связью в режиме реального времени, синхронизация по времени суток средствами SIMATIC, маршрутизация NTP, SNMP v1, LLDP, S7, маршрутизация записи данных, подключение до 64 подчинённых устройств S7/DPV0/DPV1, поддержка DP/PA link и DP/FF link, fast Ethernet 10/100, мбит/с, MRP, PROFIBUS от 9,6, кбит/с до 12, мбит/с, загрузка встроенного ПО через инструмент настройки, резервный источник питания, версия встроенного ПО V4.0.
Наименование типа изделияIE/PB LINK PN IO IE/PB link PN IO, gateway between Industrial Ethernet and PROFIBUS, PROFINET IO proxy with real-time communication, time-of-day synchronization via SIMATIC processes, NTP, SNMP v1, LLDP, S7 routing, data record routing, connection of up to 64 S7/DPV0/DPV1 slaves, support of DP/PA link and DP/FF link, 10/100 Mbit/s fast Ethernet, MRP, 9.6 Kbit/s up to 12 Mbit/s PROFIBUS, firmware loading via configuration tool, redundant power supply, firmware version V4.0.
Пригодность к применениюСетевой переходник между Industrial Ethernet и PROFIBUS
Скорость передачи
На интерфейсе 110 ... 100 Mbit/s
На интерфейсе 29,6 kbit/s ... 12 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet2
На интерфейсе 2 / согласно PROFIBUS1
Для источника питания2
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial EthernetВстроенный порт RJ45 или BusAdapter
Исполнение разъема питания
На интерфейсе 2 / согласно PROFIBUS9-полюсная розетка Sub-D (RS 485)
Для источника питания4-контактный клеммник
Исполнение сменного носителя информации
C-образный штекерДа
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / внешний / при постоянном токе / ном. значение24 В
Относительный положительный допуск / при постоянном токе / при 24 В20 %
Относительный отрицательный допуск / при постоянном токе / при 24 В15 %
Потребляемый ток
От внешнего напряжения питания / при постоянном токе / при 24 В / типичный0,2 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс.0,3 А
Мощность потерь [Вт]4,8 W; Типовой
Окружающая температура
При вертикальном монтаже / при эксплуатации0 ... 40 °C
При горизонтальном монтаже / при эксплуатации0 ... 60 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации /95 %
Степень защиты IPIP20
Формат модуляМодульная система ET 200SP
Ширина100 мм
Высота117 мм
Глубина74 мм
Масса нетто0,6 кг
Вид креплений
35 мм, монтаж на DIN-рейкуДа
Сервис / как ведущее устройство DP
Число ведомых устройств DP
На интерфейсе 2 / как ведущее устройство DP / макс.64
Объем данных
Адресной области входов / как ведущее устройство DP / всего2048 byte
Адресной области выходов / как ведущее устройство DP / всего2048 byte
Адресной области входов / каждого ведомого устройства DP244 byte
Адресной области выходов / каждого ведомого устройства DP244 byte
Число возможных соединений / для связи S7
Макс.32
Число активных соединений / в многопротокольном режиме48
Паспортные параметры / связь PROFINET / как устройство ввода-выводаPN
Функция изделия / устройство PROFINET IO функции изделия / управление, конфигурирование, проектированиеДа
Функция изделия / поддержка MIBДа
Протокол / поддерживается
Конфигурационное программное обеспечение
ТребуетсяSTEP 7, начиная с V5.5 SP4 HF11 и HSP, STEP 7 Professional, начиная с V15, PCS7 V9.0, PCS neo, начиная с V3.0, PNI, начиная с V1.0
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
I&M2 - дата монтажаДа
I&M3 - комментарийДа
Сервис / как PROFIBUS / маршрутизация блоков данныхДа
Число возможных соединений / при маршрутизации блоков данных / макс.32
Функция изделия
Кольцевое резервированиеДа
Функция изделия
Устройства PROFINET IO / поддерживается / системное резервирование PROFINETНет
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия / передача синхронизации времениДа
Протокол / поддерживается
Синхронизация времени в SIMATIC (SIMATIC Time)Да
Сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GBДа
Принадлежностикачестве опции: C-PLUG, адаптер шины для системы ET 200SP В
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttps://new.siemens.com/global/de/produkte/automatisierung/industrielle- kommunikation.html
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6GK1411-5AB10
Каталог IDIK
Код группыR322
Товарный код85176200
Вес Нетто (Кг)0,482 Кг
Вид продуктовIE/PB Link PN IO
ПроизводительSiemens
Ценовая Группа5P2
Группа Продукта2413
Размер упаковки13,70 x 14,40 x 10,50
Единицы Измерения1 шт.
Описание ПродуктаIE/PB link PN IO, gateway between Industrial Ethernet and PROFIBUS, PROFINET IO proxy with real-time communication, time-of-day synchronization via SIMATIC processes, NTP, SNMP v1, LLDP, S7 routing, data record routing, connection of up to 64 S7/DPV0/DPV1 slaves, support of DP/PA link and DP/FF link, 10/100 Mbit/s fast Ethernet, MRP, 9.6 Kbit/s up to 12 Mbit/s PROFIBUS, firmware loading via configuration tool, redundant power supply, firmware version V4.0.
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK1411-5AB10
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
