Коммуникационный процессор Siemens 6GK1160-4AT01
Доступен к заказу
Коммуникационный процессор Siemens 6GK1160-4AT01

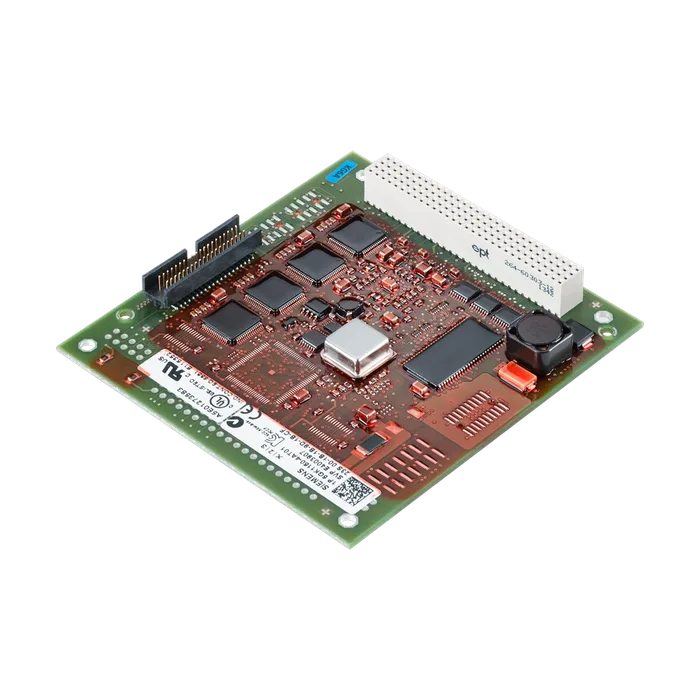

********** запасная часть ********* коммуникационный процессор cp 1604 eec PC/104 plus карта (32 бит, 33/66 МГц, 3.3/5 В) с asic ertec 400 для подключения к PROFINET io с 4-портовым коммутатором реального времени, версия, совместимая с поездами.
По запросу
Код товара: 6GK11604AT01
Доступен к заказу
01
Описание
********** запасная часть ********* коммуникационный процессор cp 1604 eec PC/104 plus карта (32 бит, 33/66 МГц, 3.3/5 В) с asic ertec 400 для подключения к PROFINET io с 4-портовым коммутатором реального времени, версия, совместимая с поездами.
Наименование типа изделия CP 1604 EEC ********** spare part ********* communications processor CP 1604 EEC PC/104 plus card (32 bit; 33/66 MHz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch train-compatible version.
Скорость передачи 100 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet 4
Для источника питания 1
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial Ethernet Порт RJ45 через плату подключения
Для источника питания 4-полюсный клеммный блок через распределительный щит
Тип напряжения / напряжения питания пост. ток
Тип источника питания / опциональный внешний источник питания Да
Напряжение питания
1 / от объединяющей шины относительный симметричный допуск / при 5 В
Постоянном токе
При 5 В 5 %
Потребляемый ток
1 / от объединяющей шины / при постоянном токе / макс. 0,8 А
Мощность потерь [Вт] 4 Вт
Мощность потерь [Вт] / в режиме работы от коммутатора / макс. 4,1 Вт
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -20 ... +60 °C
При транспортировке -20 ... +60 °C
Относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс. 95 %
Степень защиты IP IP00
Формат модуля PC/104-Plus
Ширина 90 мм
Высота 24 мм
Глубина 95 мм
Масса нетто 110 г
Вид креплений Винтовое крепление
Число идентичных сменных плат / втычной / на каждую станцию ПК 1
Число модулей / примечание -
Паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN
Программное обеспечение / для связи PROFINET IO / требуется Нет
Число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего 128
Число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе 64
Объем данных
Как полезные данные для входных переменных / как контроллер PROFINET IO / макс. 8192 byte
Как полезные данные для выходных переменных / как контроллер PROFINET IO / макс. 8192 byte
Как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. 1430 byte
Как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. 1430 byte
Паспортные параметры / связь PROFINET / как устройство ввода-вывода PN
Объем данных
Как полезные данные для входных переменных / как устройство PROFINET IO / макс. 1430 byte
Как полезные данные для выходных переменных / как устройство PROFINET IO / макс. 1430 byte
Как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO 254 byte
Как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO 254 byte
Как полезные данные для диапазона согласованности каждого субмодуля 254 byte
Число субмодулей / на каждое устройство PROFINET IO функции изделия / управление, конфигурирование, проектирование 64
Функция изделия / поддержка MIB Да
Протокол / поддерживается
Конфигурационное программное обеспечение / требуется Входит в объем поставки
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
I&M2 - дата монтажа Да
I&M3 - комментарий Да
I&M4 - сигнатура Да
I&M5 - данные оригинального изготовителя Да
Функция изделия
Веб-диагностика Да
Диагностика портов Да
Комплектация изделия / коммутатор Да
Функция изделия / с коммутационным управлением Нет
Функция изделия / при IRT / коммутатор PROFINET IO Да
Программное обеспечение / для функции резервирования / требуется Нет
Функция изделия
Кольцевое резервирование Да
Менеджер резервирования Да
Протокол / поддерживается / Media Redundancy Protocol (MRP) Да
Стандарт
Для ЭМС 2004/108/ЕС
Для безопасности / от CSA и UL CAN/CSA C22.2 & UL 60950-1
Для излучения помех EN 61000-6-3, EN 61000-6-4
Для помехоустойчивости EN 61000-6-1, EN 61000-6-2
Сертификат соответствия
Маркировка CE Да
Допуск C-Tick Да
Принадлежности качестве опции: плата подключения для CP 1604, плата питания В для CP 1604, HARDNET-IE DK (набор для разработки)
ИИнтернет-ссылка
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6GK1160-4AT01
Каталог ID IK-E
Код группы R322
Комментарий Данный продукт является запасной частью.
Товарный код 85176200
Вес Нетто (Кг) 0,300 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 5PC
Группа Продукта X0AI
Размер упаковки 15,90 x 22,00 x 5,30
Единицы Измерения 1 шт.
Описание Продукта ********** spare part ********* communications processor CP 1604 EEC PC/104 plus card (32 bit; 33/66 MHz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch train-compatible version.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6GK1160-4AT01
PLM-Дата вступления в силу Продукт больше не поставляется с: 25.08.2021
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) по запросу
