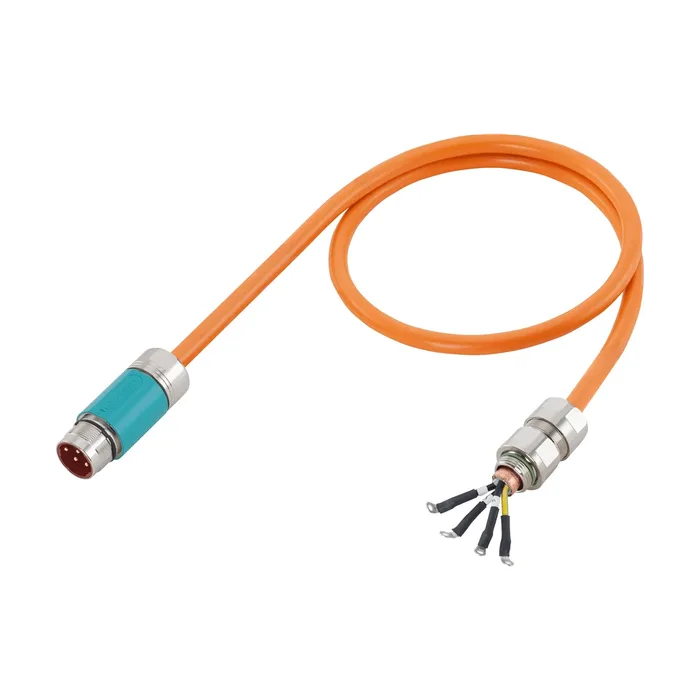

Силовой кабель с разъемами (1FN3 длительная нагрузка), 4X16 C штекер типоразм. 1,5 и M32 MOTION-CONNECT 700, Dмакс.=22,5 мм, длина (м) = 0 0 1 0,1
Общие данные Компонент силовой кабель в сборе
Устройство кабеля 4X16,0C
Наружный диаметр кабеля 22,5 мм
Вес 1,410 кг
Длина 1,1 м
Степень защиты IP67
Размер разъёма 1,5
Сертификация Сертификация / VDE Да
Сертификация / UL/CSA Да
Электрические данные Кабели питания / VDE 600,0 В
Кабели питания / UL/CSA 1000,0 В
Сигнальные линии / VDE 24,0 В
Сигнальные линии / UL/CSA 1000,0 В
Номинальное напряжение Un / сигнальная линия 30,0 В
Силовой кабель / линии питания 4 кВ
Силовой кабель / сигнальные линии 2 кВ
Сигнальная линия 500 В
Рабочая температура Стационарная установка / мин. -50,0 °C
Стационарная установка / макс. 80,0 °C
Подвижное применение / мин. -20,0 °C
Подвижное применение / макс. 60,0 °C
Механические данные Максимум / стационарная установка 50,0 Н/мм²
Максимум / подвижное применение 20,0 Н/мм²
Радиус изгиба / мин. / стационарная установка 90,0 мм
Радиус изгиба / мин. / подвижное применение 165,0 мм
Нагрузка / кручение 30,0 °/м
Изгибы / 1,5 до 6 мм² 10000000
Скорость перемещения / 1,5 до 6 мм² 200,0 м/мин
Скорость перемещения / 10 до 50 мм² 200,0 м/мин
Ускорение 30,0 м/с²
Химические данные Изоляционный материал Не содержит CFC, галогенов и силикона. IEC 60754-1 / DIN VDE 0472-815
Маслостойкость EN 60811-2-1
Пламястойкость EN 60332-1-1 … 1-3
Внешний экран / силовой кабель ПУ (PUR), HD22.10 S2 (VDE 0282, ч.10), DESINA, оранжевый RAL 2003
Внешний экран / сигнальная линия ПУ (PUR), HD22.10 S2 (VDE 0282, ч.10), DESINA, зелёный RAL 6018
