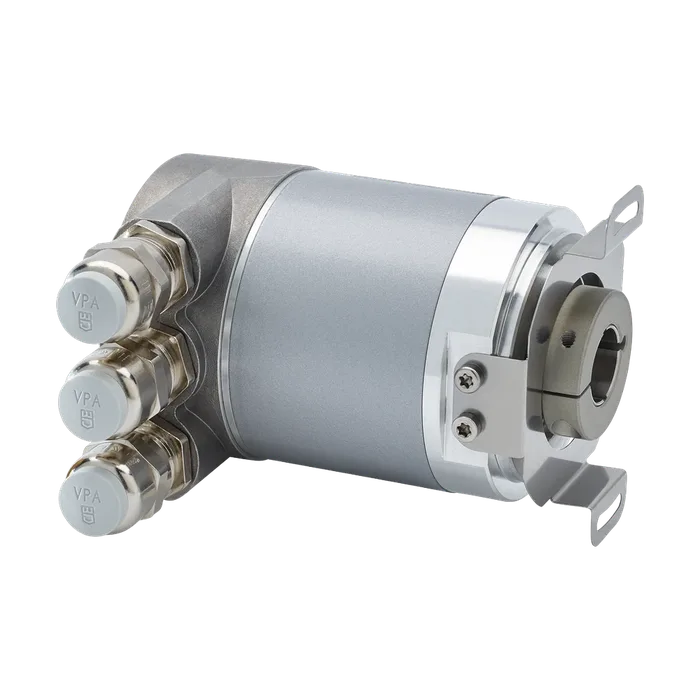

Абсолютный датчик 13 бит с шиной PROFIBUS DP с синхронизацией такта, рабочее напряжение10-30 В, с полым валом 8-15 мм, с колпаком и выводом PG, рад.
60 749,5 ₽С НДС
Код товара: 6FX20015WP12
Доступен к заказу
01
Описание
Абсолютный датчик 13 бит с шиной PROFIBUS DP с синхронизацией такта, рабочее напряжение10-30 В, с полым валом 8-15 мм, с колпаком и выводом PG, рад.
Рабочее напряжение Upпост. ток 10 ... 30 B
Потребление тока, макс.100 ... 300 мА (2,5 W)
ИнтерфейсPROFIBUS DP-V2
Тактовый входДифференц. магистральный приемник по стандарту EIA RS 485
Вывод данныхДифференц. магистр. усилитель согласно стандарту EIA RS 485
Стойкость при коротк. замык.Да
Скорость передачи12 Мбит/с
Светодиод для диагностикиДа (зеленый/красный)
Количество участников99
Тип подключенияпереключателем для выбора адреса и концевым сопротивлением шины в съемном кожухе с резьбовым соединением проводов (3 шт.),
Диаметр провода6,5 мм ... 9,0 мм, Конечный монтаж кожуха возможен без размыкания шины
Разрешение13 bit, (8192 шагов)
ТелеграммаСогласно профилю преобразователя PNO V4.1 класс1, класс 2, класс 3 телеграмма Siemens 81
Длина пров. к след.электр.оборуд., макс.
До 93,75 кбит/с1200 м
До 1,5 Мбит/с200,0 м
До 12 Мбит/с100,0 м
Вид кода
Сканированиегрэй
Передачадвоичный, PROFIBUS
Исполнение валаполый вал
Диаметр вала15 мм (8 мм / 10 мм / 12 мм через редукционную втулку)
Угловое ускорение, макс.100000 рад/s²
Момент инерции ротора0,00000280 кгм²
Вибрация (55...2000 Гц), макс.100 м/с²
Момент сил трения (при 20°C)<= 0,01 Нм
Нач. пуск. момент (при 20°C)<= 0,01 Нм
Масса нетто0,4 кг
Частота вращения, макс.
При точности ± 1 бит5800 об/мин
Макс. допуст. частота вращения (мех.)12000 об/мин
Допустимая нагрузка на вал
N <= 6000 об/мин
- Осевая40 Н
- Радиальный на конце вала110 Н
N > 6000 об/мин
- Осевая10 Н
- Радиальный на конце вала20 Н
Ударная нагрузка, макс.
2 ms2000 м/с²
6 ms1000 м/с²
Степень защиты
Без входа валаIP67
Со входом валаIP64
Артикул6FX2001-5WP12
Каталог IDNCZ
Код группыR220
Товарный код90314990
Вес Нетто (Кг)0,480 Кг
Вид продуктовАбсолютные датчики PROFIBUS DP
ПроизводительSiemens
Ценовая Группа767
Группа Продукта9310
Единицы Измерения1 шт.
Описание ПродуктаАБСОЛЮТНЫЙ ДАТЧИК 13 БИТ С ШИНОЙ PROFIBUS DP С СИНХРОНИЗАЦИЕЙ ТАКТА, РАБОЧЕЕ НАПРЯЖЕНИЕ10-30В, С ПОЛЫМ ВАЛОМ 8-15ММ, С КОЛПАКОМ И ВЫВОДОМ PG РАД.
Страна происхожденияПольша
Количество в упаковке1
Заказной Номер (Артикл)6FX2001-5WP12
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
