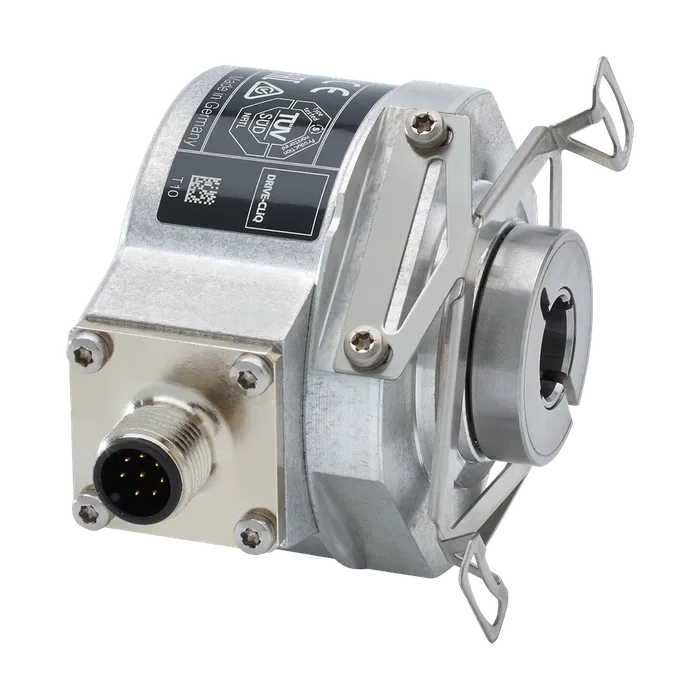

Датчик абсолютного Multiturn 6FX2001-5WD25 36 бит с DRIVE-CLIQ, полый вал 12 мм
Рабочее напряжение Up пост. ток 24 B - 15 % + 20 %
Потребление тока, макс. 43 мА
Интерфейс DRIVE-CLiQ
Вывод данных DRIVE-CLiQ
Стойкость при коротк. замык. Да
Скорость передачи 100 Мбит/с
Длина пров. к след.электр.оборуд., макс. 100 м
Тип подключения Фланцевая розетка, радиальная
Разрешение 36 bit (24 бит однооборотный +12 бит многооборотный)
Иинкрементный ряд 2048 S/R, 1 Vpp (только внутри датчика)
Точность ± 20 "
Вид кода
Сканирование грэй
Передача DRIVE-CLiQ
Температура окружающей среды
В рабочем режиме -30 ... 100 °C
Соответствие стандартам CE, cULus
Электромагнитная Испытаны по DIN EN 50081 и EN
Совместимость, класс фильтра 50082
Исполнение вала полый вал
Диаметр вала 12 мм
Длина вала 24 мм
Угловое ускорение, макс. 100000 рад/s²
Момент инерции ротора 0,00000460 кгм²
Вибрация (55...2000 Гц), макс. 150 м/с²
Момент сил трения (при 20°C) <= 0,01 Нм
Нач. пуск. момент (при 20°C) <= 0,01 Нм
Масса нетто 0,3 кг
Макс. допуст. частота вращения
Электрический 14000 об/мин
Механический 12000 об/мин
Допустимая нагрузка на вал
N <= 6000 об/мин
- Осевая 40 Н
- Радиальный на конце вала 60 Н
N > 6000 об/мин
- Осевая 10 Н
- Радиальный на конце вала 20 Н
Ударная нагрузка, макс.
6 ms 1000 м/с²
Степень защиты
Без входа вала IP67
Со входом вала IP64
