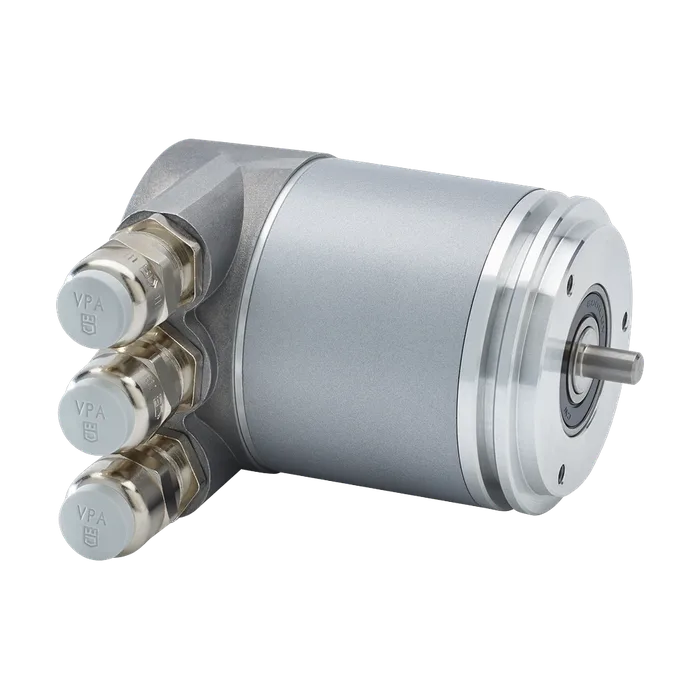

Абсолютный датчик 27 бит с шиной PROFIBUS DP с синхронизацией такта, рабочее напряжение10-30 В, синхронный фланец с колпаком и выводом PG, радиальн.
72 609,04 ₽С НДС
Код товара: 6FX20015FP24
Доступен к заказу
01
Описание
Абсолютный датчик 27 бит с шиной PROFIBUS DP с синхронизацией такта, рабочее напряжение10-30 В, синхронный фланец с колпаком и выводом PG, радиальн.
Рабочее напряжение Upпост. ток 10 ... 30 B
Потребление тока, макс.100 ... 300 мА (2,5 W)
ИнтерфейсPROFIBUS DP-V2
Тактовый входДифференц. магистральный приемник по стандарту EIA RS 485
Вывод данныхДифференц. магистр. усилитель согласно стандарту EIA RS 485
Стойкость при коротк. замык.Да
Скорость передачи12 Мбит/с
Светодиод для диагностикиДа (зеленый/красный)
Количество участников99
Тип подключенияпереключателем для выбора адреса и концевым сопротивлением шины в съемном кожухе с резьбовым соединением проводов (3 шт.),
Диаметр провода6,5 мм ... 9,0 мм, Конечный монтаж кожуха возможен без размыкания шины
Разрешение27 bit, (8192 шагов x 16384
ТелеграммаСогласно профилю преобразователя PNO V4.1 класс1, класс 2, класс 3 телеграмма Siemens 81
Длина пров. к след.электр.оборуд., макс.
До 93,75 кбит/с1200 м
До 1,5 Мбит/с200,0 м
До 12 Мбит/с100,0 м
Вид кода
Сканированиегрэй
Передачадвоичный, PROFIBUS
Исполнение валаполный период
Диаметр вала6 мм
Длина вала10 мм
Угловое ускорение, макс.100000 рад/s²
Момент инерции ротора0,00000190 кгм²
Вибрация (55...2000 Гц), макс.100 м/с²
Момент сил трения (при 20°C)<= 0,01 Нм
Нач. пуск. момент (при 20°C)<= 0,01 Нм
Масса нетто0,5 кг
Частота вращения, макс.
При точности ± 1 бит5800 об/мин
Макс. допуст. частота вращения (мех.)6000 об/мин
Допустимая нагрузка на вал
N <= 6000 об/мин
- Осевая40 Н
- Радиальный на конце вала110 Н
N > 6000 об/мин
- Осевая10 Н
- Радиальный на конце вала20 Н
Ударная нагрузка, макс.
2 ms2000 м/с²
6 ms1000 м/с²
Степень защиты
Без входа валаIP67
Со входом валаIP64
Артикул6FX2001-5FP24
Каталог IDNCZ
Код группыR220
Товарный код90314990
Вес Нетто (Кг)0,475 Кг
Вид продуктовАбсолютные датчики PROFIBUS DP
ПроизводительSiemens
Ценовая Группа767
Группа Продукта9310
Единицы Измерения1 шт.
Описание ПродуктаАБСОЛЮТНЫЙ ДАТЧИК 27 БИТ С ШИНОЙ PROFIBUS DP С СИНХРОНИЗАЦИЕЙ ТАКТА, РАБОЧЕЕ НАПРЯЖЕНИЕ10-30В СИНХРОННЫЙ ФЛАНЕЦ С КОЛПАКОМ И ВЫВОДОМ PG РАДИАЛЬН.
Страна происхожденияПольша
Количество в упаковке1
Заказной Номер (Артикл)6FX2001-5FP24
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
