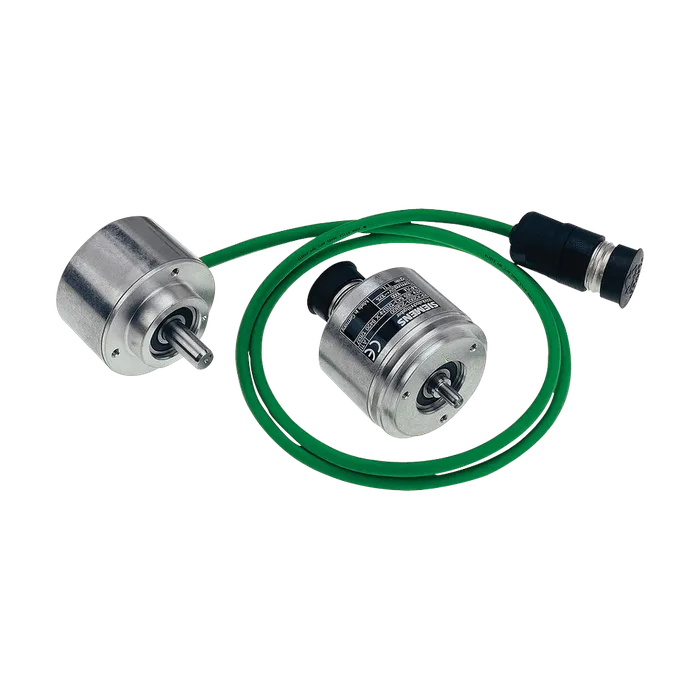

Пристраиваемый датчик 100 имп. /об. Оптический инкр. Датчик с уровнем HTL, рабочее напряжение 10-30 В, зажимной фланец фланцевая розетка осевая
Рабочее напряжение Up пост. ток 10 ... 30 B
Потребляемый ток без нагрузки, макс. 150 мА
Уровень сигнала UH >= 21 В при IH = 20 мА при 24 В; UL <= 2,8 В при IL = 20 мА при 24 В
Разрешение 100 S/R
Точность 648 rad
Частота сканирования, макс. 300 кГц
Время переключения (10 ... 90 %) = 200 нс
Положение по фазе, сигнал A к B 90°
Интервал фронтов при 300 кГц 0,45 μs
Светодиодный контроль отказов Драйвер высокоомный
Длина провода
К последующему электронному оборудованию, макс. 300 м
Т окруж. среды при эксплуат.
Стакан с фланцем или неподвижный провод
- При Up = 10В ... 30В -40 ... 100 °C
Подвижный провод
- При Up = 10В ... 30В -10 ... 100 °C
Соответствие стандартам CE, cULus
Электромагнитная Проверено согласно руководству по электромагнитной совместимости
Совместимость, класс фильтра 89/336/EWG и регламентам руководства по ЭМС (базовые отраслевые стандарты)
Диаметр вала 10 мм
Длина вала 20 мм
Угловое ускорение, макс. 100000 рад/s²
Момент инерции ротора 0,00000145 кгм²
Вибрация (55...2000 Гц), макс. 300 м/с²
Момент сил трения (при 20°C), макс. 0,01 Нм
Нач. пуск. момент (при 20°C), макс. 0,01 Нм
Масса нетто 0,3 кг
Макс. допуст. частота вращения
Электрический 180000 об/мин
Механический 12000 об/мин
Допустимая нагрузка на вал
N <= 6000 об/мин
- Осевая 40 Н
- Радиальный на конце вала 60 Н
N > 6000 об/мин
- Осевая 10 Н
- Радиальный на конце вала 20 Н
Ударная нагрузка, макс.
2 ms 2000 м/с²
6 ms 1000 м/с²
Степень защиты
Без входа вала IP67
Со входом вала IP64
