Карта памяти Siemens 6ES7677-2VB42-0GK0
В пути
Карта памяти Siemens 6ES7677-2VB42-0GK0

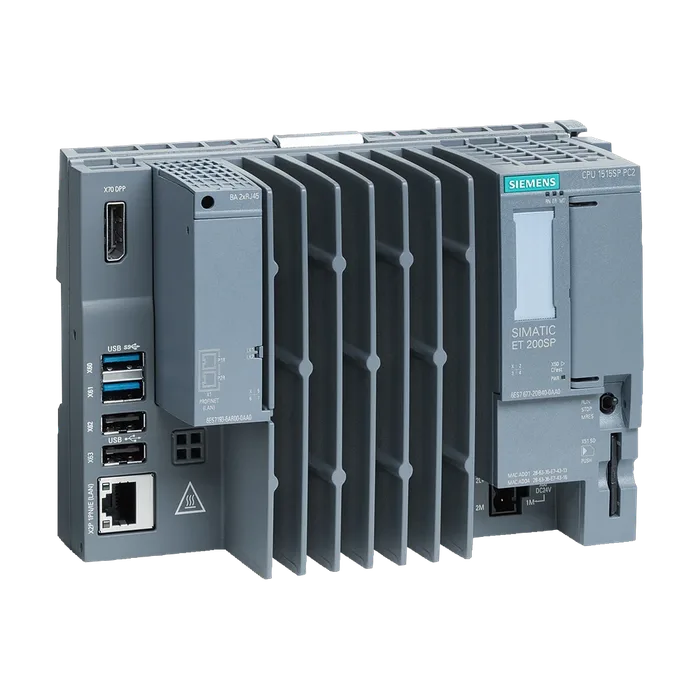

SIMATIC ET 200SP Open Controller, CPU 1515SP PC2 T + HMI 128PT, ОЗУ 8 ГБ, карта CFast 128 ГБ с предустановленными Windows 10 IoT Enterprise 64-бит, S7-1500 Software Controller CPU 1505SP и WinCC Runtime Advanced, лицензия на 128 PowerTags. Интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x подключение шинного адаптера ET 200SP PROFINET, 1x Ethernet 10/100/1000 Мбит/с, 2x USB 3.0, 2x USB 2.0, 1x DisplayPort,
255 112,32 ₽ −17% 211 475 ₽ С НДС
Код товара: 6ES76772VB420GK0
Доступен к заказу
01
Описание
SIMATIC ET 200SP Open Controller, CPU 1515SP PC2 T + HMI 128PT, ОЗУ 8 ГБ, карта CFast 128 ГБ с предустановленными Windows 10 IoT Enterprise 64-бит, S7-1500 Software Controller CPU 1505SP и WinCC Runtime Advanced, лицензия на 128 PowerTags. Интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x подключение шинного адаптера ET 200SP PROFINET, 1x Ethernet 10/100/1000 Мбит/с, 2x USB 3.0, 2x USB 2.0, 1x DisplayPort,
Обозначение типа продукта ЦП 1515SP PC2 T
Функциональный стандарт HW не ниже FS04
Версия микропрограммного обеспечения V21.9
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V17
Установленное ПО
Визуализация WinCC Runtime Advanced V17
Система управления Программируемый контроллер S7-1500 CPU 1505SP T
Посредством набора данных Да
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 1,8 A; полная нагрузка процессора, включая модули ET 200SP и USB
Потребление тока (в режиме холостого хода), тип. 0,5 А
Макс. потребление тока 2,9 А
Принятая активная мощность, макс. 43 W; включая модули ET 200SP и USB
Мощность питания шины на задней стенке 8,75 Вт
Нормальная рассеиваемая мощность 16 Вт
Тип процессора Intel Atom E3940, 1,6 Ггц, 4 ядра
Вид запоминающего устройства DDR3L
Карта памяти CFast Да; Флеш-память 128 Гбайт
Требуется карта памяти SIMATIC Нет
Оперативное запоминающее устройство
Встроенное (для программ) 1 Mbyte
Встроенное (для данных) 5 Mbyte
Встроено (для ЦП функциональной библиотеки ЦП Runtime) 20 Mbyte
Память загрузки
Встроенная (на ОЗУ большой емкости ПК) 320 Mbyte
Хранение в буфере
С энергонезависимым запоминающим устройством Да
Нормальное время операций побитовой обработки 10 нс
Нормальное время операций со словами 12 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 16 нс
Нормальное время выполнения операций с плавающей точкой 64 нс
Число элементов (всего): 6 000; под элементом наряду с блоками DB, FB и FC также понимаются глобальные константы и т.д.
Блоки данных (DB)
Макс. число 5 999; Диапазон числовых значений: от 1 до 65535
Макс. размер 5 Mbyte
Функциональные блоки (FB)
Макс. число 5 998; Диапазон числовых значений: от 1 до 65535
Макс. размер 1 024 kbyte
Функции (FC)
Макс. число 5 999; Диапазон числовых значений: от 1 до 65535
Макс. размер 1 024 kbyte
Организационные блоки (OB)
Макс. размер 1 024 kbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 1
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 410 kbyte; При сохранении в NVRAM; при сохранении в памяти
Счетчики, маркеры), макс. большой емкости 5 242 020 байт
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 8 192
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
Частичный образ процесса
Макс. число частичных образов процесса 32
Встроенный источник питания Да
Число децентрализованных систем ввода-вывода 20
Число ведущих устройств DP
Число контроллеров ввода-вывода
По интерфейсам ПК 1
Монтажные стойки
Макс. число модулей на монтажную стойку 64; ЦП 1515SP + 64 модуля + модуль сервера
Число подключаемых модулей ET 200SP, макс. 64
Число подключаемых модулей ET 200AL, макс. 16
Макс. число строк 1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP ограничено
Двухточечного соединения имеющимся числом гнезд
Часы
Тип Аппаратные часы
Аппаратные часы (часы реального времени) Да; Разрешение: 1 с
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
На Ethernet по NTP Да
На часах Windows, подчиненное устройство Да
Число интерфейсов Industrial Ethernet 2
Число разъемов PROFINET 1
Число интерфейсов PROFIBUS 1
Число интерфейсов RS 485 1; через модуль CM DP
Число USB-разъемов 4; 2x USB 2.0, 2x USB 3.0 спереди
Число слотов для карты памяти SD Card Видеоинтерфейсы 1
Графический интерфейс 1x DisplayPort
Тип интерфейса PROFINET
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Число соединений 88
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; посредств BusAdapter BA 2 x RJ45
Макс. скорости передачи данных 100 Mbit/s
Сеть Industrial Ethernet, светодиод состояния Да
Число портов 2
Встроенный коммутатор Да
BusAdapter (PROFINET) Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ (не ниже FS03, V2.2), BA SCRJ / RJ45 (не ниже FS03, V3.1), BA SCRJ / FC (не ниже FS03, V3.1), BA 2 x LC (не ниже FS03, V3.3), BA LC / RJ45 (не ниже FS03, V3.3), BA LC / FC (не ниже FS03, V3.3)
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да
ИИнтернет-сервер Да
Контроллер PROFINET IO
Службы
Тактовая синхронизация Да
Минимальный тактовый импульс 500 μs
PROFIenergy Да
Пуск согласно приоритету Да; макс 32 устройства PROFINET; Если вы хотите во время STEP 7 использовать функциональность «Приоритизированный разгон» для интерфейса PROFINET ЦП, ЦП и устройство следует разделить с помощью коммутатора (напр. SCALANCE X205)
Макс. число подключаемых устройств ввода-вывода 128
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Устройство ввода-вывода PROFINET
Службы
Тактовая синхронизация Нет
Минимальный тактовый импульс 500 μs
PROFIenergy Да
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Asset-Management-Record Да
Тип интерфейса Встроенный интерфейс Ethernet
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; встроенный
Макс. скорости передачи данных 1 000 Mbit/s
Светодиодный индикатор состояния Industrial-Ethernet Нет
Число портов 1
Тип интерфейса PROFIBUS с CM DP
Число соединений 44
Физические параметры интерфейсов
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Связь SIMATIC Да
Ведущее устройство PROFIBUS DP
Макс. число подчиненных устройств DP 125
Службы
Равноудаленность Нет
Тактовая синхронизация Нет
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Нет
Число соединений
Макс. число соединений 88
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений S7-маршрутизации 16
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 мс
Макс. число абонентов в кольце 50
Связь SIMATIC
Связь PG/OP Да
S7-маршрутизация Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte; BSEND/BRCV: 64 Кбайт; PUT/GET: 960 байт
Открытая связь IE
Макс. размер данных 64 kbyte
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 1 472 kbyte
ИИнтернет-сервер
Требуется лицензия Runtime Да; Требуется лицензия Small
OPC UA Client Да; Не ниже SW CPU 1505SP V2.6
OPC UA Server Да; Data Access (Read, Write, Subscribe), требуется лицензия на использование
Аутентификация приложения Да; Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Политика безопасности Да; Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя Да; «аноним» или с помощью имени пользователя и пароля
Другие протоколы
Макс. число запрашиваемых станций для функций оповещения 32
Программные сообщения Да
Количество конфигурируемых программных сообщений, макс. 10 000
Количество одновременно активных сообщений, макс. 1 000
Количество программных сообщений 1 000
Количество сообщений для диагностики системы 200
Количество сообщений для технологических объектов Motion 160
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
Блок состояния Да; до 8 одновременно
Одиночный шаг Нет
Число контрольных точек 8
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200
Из них переменных управления, макс. 200
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 1 000
Из них устойчивых к отказу сети 300
Слежения
Количество слежений с возможностью проектирования 4
Объем памяти на слежение, макс. 512 kbyte
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Управление перемещениями Да
Количество располагаемых ресурсов Motion Control для технологических объектов 2 400
Необходимые ресурсы Motion Control
На ось числа оборотов 40; на ось
На ось позиционирования 80; на ось
На ведомую ось 160; на ось
На внешний датчик 80; на внешний датчик
На кулачок 20; на кулачок
На кривую кулачка 160; на кривую кулачка
На измерительный щуп 40; на измерительный щуп
Количество имеющихся ресурсов Extended Motion Control для технологических объектов 120
Необходимые ресурсы Extended Motion Control
На каждый дисковый кулачок (1 000 точек и 50 сегментов) 2
На кинематику 30
На каждую виртуальную ведущую ось 3
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 30
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 30
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Маркировка CE Да
Допуск CSA Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Температура окружающей среды при эксплуатации
Мин. -20 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C; начиная с 55 °C: макс. с 32 модулями ET 200SP; нагрузка на USB-порт 4x 0,3 А; карта памяти CFAST с макс. нагрузкой 10 %; карта SD не использована
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C; начиная с 45 °C: макс. с 32 модулями ET 200SP; нагрузка на USB-порт 4x 0,3 А; карта памяти CFAST с макс. нагрузкой 10 %
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Колебания
Эксплуатация, испытания согласно IEC 60068-2- 6 Да
Транспортировка, испытания согласно IEC 60068-2-6 Да
Испытание на ударную нагрузку
Испытания согласно IEC 60068-2-6 Да
Испытания согласно IEC 60068-2-27 Да
Испытания согласно IEC 60068-2-29 Да
Хранение/транспортировка, испытания согласно IEC 60068-2-27 Да
Предустановленная операционная система Windows 10 IoT Enterprise 2019 LTSC, 64 bit, MUI
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Интерфейсы Open Development
Макс. размер ODK SO-файла 5,8 Mbyte
Ширина 160 мм
Высота 117 мм
Глубина 75 мм
Масса, прибл. 0,83 кг
Артикул 6ES7677-2VB42-0GK0
Каталог ID STWINAC
Код группы R251
Товарный код 85371091
Вес Нетто (Кг) 1,026 Кг
Вид продуктов CPU 1515SP PC2 T
Производитель Siemens
Ценовая Группа 214
Группа Продукта X0BI
Размер упаковки 14,20 x 18,90 x 9,20
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP Open Controller, CPU 1515SP PC2 T + HMI 128PT, 8 GB RAM, 128 GB CFast with Windows 10 IoT Enterprise 64-bit, S7-1500 Software Controller CPU 1505SP and WinCC Runtime Advanced pre-installed, with 128 PowerTags license; Interfaces: 1x Slot CFast, 1x slot SD/MMC, 1x connection for ET 200SP bus Adapter PROFINET, 1x 10/100/1000 Mbit/s Ethernet, 2x USB 3.0, 2x USB 2.0, 1x display port, Documentation on CFast Restore image on CFast
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7677-2VB42-0GK0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 50 дней
Похожие товары
Доступен к заказу
6ES7860-1AA10-0YX1
14 935,88 ₽−20% 11 893 ₽
Доступен к заказу
6ES7860-2AA21-0YX0
59 274,69 ₽−21% 46 581 ₽
Доступен к заказу
6ES7860-2AA21-0YX1
11 854,94 ₽−21% 9 316 ₽
