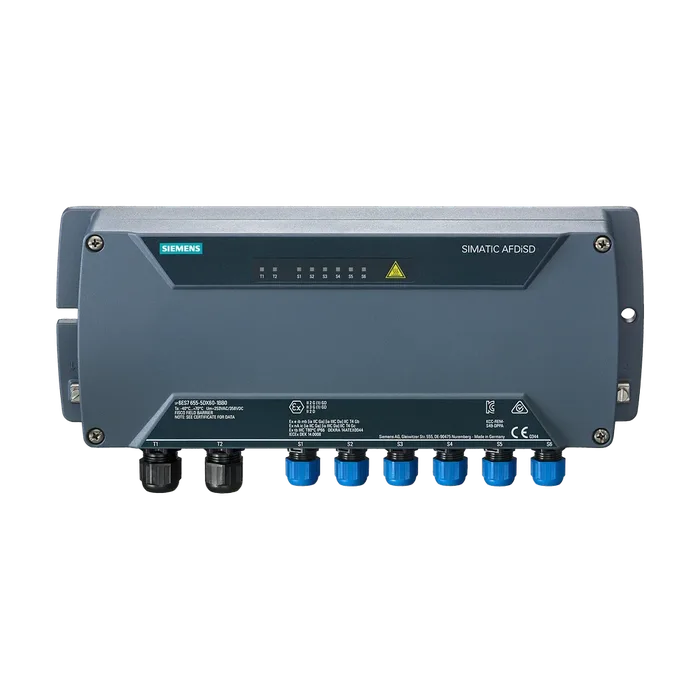

Активный полевой распределитель AFDISD FISCO, полевой барьер для PROFIBUS PA и FOUNDATION FIELDBUS H1, 6 КЗ-защищённых и взрывобезопасных отводов с встр. Логикой подавления помех, встр. Повторитель FIELDBUS, автоматическое оконечное сопр. Для линейной и кольцевой топологии, для расширенного температурного диапазона, степень защиты IP66
124 376,39 ₽−18%102 194 ₽С НДС
Код товара: 6ES76555DX601BB0
Доступен к заказу
01
Описание
Активный полевой распределитель AFDISD FISCO, полевой барьер для PROFIBUS PA и FOUNDATION FIELDBUS H1, 6 КЗ-защищённых и взрывобезопасных отводов с встр. Логикой подавления помех, встр. Повторитель FIELDBUS, автоматическое оконечное сопр. Для линейной и кольцевой топологии, для расширенного температурного диапазона, степень защиты IP66
Функция продукта
Функция повторителяДа
Осуществление электроснабженияпо полевой шине
Допустимый диапазон, нижний предел (пост. ток)16 В
Допустимый диапазон, верхний предел (пост. ток)32 В
Защита от перепутывания полярностиДа; только при соединении с FDC 157
Защита от перенапряженияДа; только при соединении с FDC 157
Макс. потребление тока400 mA; при входном напряжении 20 В
Потребление тока при коротком замыкании на всех тупиковых фидерах100 mA; при входном напряжении 24 В
Нормальная рассеиваемая мощность1,4 W; минимально - нормальные данные недоступны из-за зависимости от нагрузки
Макс. рассеиваемая мощность5,9 Вт
Макс. скорости передачи данных31,25 kbit/s
Число подключаемых полевых устройств PA6
Макс. отдача тока на полевые устройства PA260 mA; макс. суммарный ток всех полевых устройств 180 мА для эксплуатации в допустимом диапазоне рабочего напряжения от 16 до 32 В
Допустимый ток на тупиковом фидере40 mA; первый тупиковый фидер 60 мА
Интерфейс AS-InterfaceНет
FOUNDATION Fieldbus H1Да
Индикация состоянияДа
Аварийные сигналыНет
Диагностическая функцияДа
Диагностический светодиодный индикатор
Состояние главного фидераДа
Отказ главного фидераДа
Состояние/отказ тупикового фидераДа
Автоматическое замыкание шиныДа
Между главным фидером и тупиковыми фидерамиДа
Изоляция, испытанная посредством2 550 В пост. тока
Степень защиты IPIP66
Применение во взрывоопасной зоне
Зона ATEX 1Да
Зона ATEX 21Да
Зона ATEX 2Да
Зона ATEX 22Да
Сертификат ATEX14 ATEX 0044
FM класс I зона 1Нет
FM класс I зона 2, раздел 2Нет
Температура окружающей среды при эксплуатации
Мин.-40 °C
Макс.70 °C
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Относительная влажность воздуха
Эксплуатация, макс.95 %
Технология подключения / магистраль / заголовок
Число соединений / для магистрали PROFIBUS PA2
Вариант электрического соединения / для магистрали PROFIBUS PAБлок винтовых клемм
Исполнение резьбы / кабельного сальника / для магистрали PROFIBUS PAM20
Вариант магистрали PROFIBUS PAТип A
Диаметр / магистрали PROFIBUS PA / подключаемый / мин.6 мм
Диаметр / магистрали PROFIBUS PA / подключаемый / макс.13 мм
Выходной ток / для ответвлений PROFIBUS PA /260 mA; макс. суммарный ток всех полевых устройств 180 мА для
Всего / макс.эксплуатации в допустимом диапазоне рабочего напряжения от 16 до 32 В
Число периферийных устройств PROFIBUS PA / подключаемый6
Выходной ток / на каждое ответвление PROFIBUS PA / макс.40 mA; 60 мА на S1
Макс. напряжение при работе без нагрузки15,3 В
Характеристика изделия / ответвления PROFIBUS PA / устойчивый к коротким замыканиямДа
Ток короткого замыкания / ответвления PROFIBUS PA / как испытательный ток / макс.6 мА
Характеристика изделия / соединений для ответвления PROFIBUS PA / искробезопасность согласно модели FISCOДа
Функция изделия / соединений для ответвления PROFIBUS PA / антидребезговая логикаДа
Ширина380 мм
Высота85 мм
Глубина170 мм
Масса, прибл.4 500 г
Артикул6ES7655-5DX60-1BB0
Каталог IDSTPCS7
Код группыR336
Товарный код85176200
Вес Нетто (Кг)0,001 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа280
Группа Продукта2488
Единицы Измерения1 шт.
Описание ПродуктаАКТИВНЫЙ ПОЛЕВОЙ РАСПРЕДЕЛИТЕЛЬ AFDISD FISCO ПОЛЕВОЙ БАРЬЕР ДЛЯ PROFIBUS PA И FOUNDATION FIELDBUS H1, 6 КЗ-ЗАЩИЩЁННЫХ И ВЗРЫВОБЕЗОПАСНЫХ ОТВОДОВ С ВСТР. ЛОГИКОЙ ПОДАВЛЕНИЯ ПОМЕХ, ВСТР. ПОВТОРИТЕЛЬ FIELDBUS, АВТОМАТИЧЕСКОЕ ОКОНЕЧНОЕ СОПР. ДЛЯ ЛИНЕЙНОЙ И КОЛЬЦЕВОЙ ТОПОЛОГИИ, ДЛЯ РАСШИРЕННОГО ТЕМПЕРАТУРНОГО ДИАПАЗОНА, СТЕПЕНЬ ЗАЩИТЫ IP 66
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7655-5DX60-1BB0
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
