Карта памяти Siemens 6ES7615-7DF10-0AB0

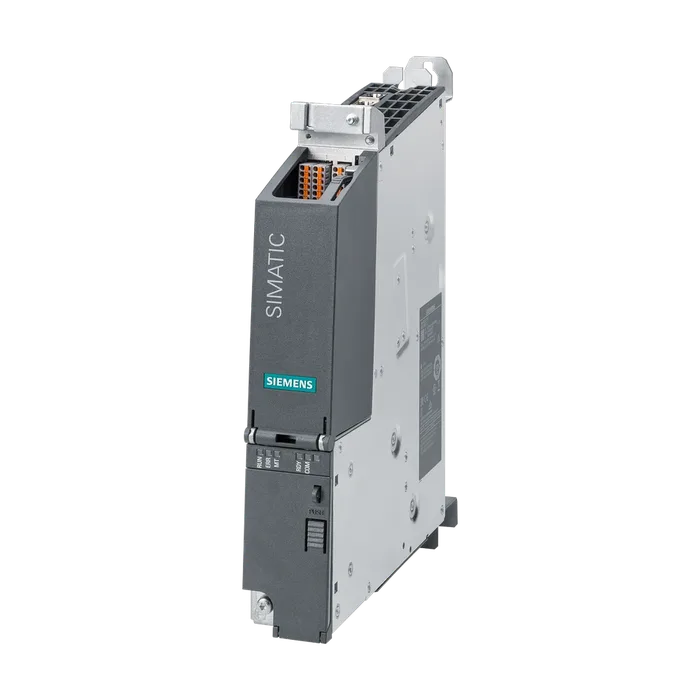

SIMATIC S7-1500, контроллер привода CPU 1507D TF, со встроенным SINAMICS S120, интерфейсы: 12 DI, 16 di/dq, 4 DRIVE-CLiQ, 3 PROFINET: 3+1+1 портов, 1 PROFIBUS, требуется карта памяти SIMATIC
460 820,53 ₽ −21% 364 048 ₽ С НДС
Код товара: 6ES76157DF100AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, контроллер привода CPU 1507D TF, со встроенным SINAMICS S120, интерфейсы: 12 DI, 16 di/dq, 4 DRIVE-CLiQ, 3 PROFINET: 3+1+1 портов, 1 PROFIBUS, требуется карта памяти SIMATIC
Обозначение типа продукта CPU 1507D TF
Функциональный стандарт HW FS11
Версия микропрограммного обеспечения ПЛК: V3.0 / SINAMICS Integrated: V5.2 SP3
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да; с мин. числом OB 6 x цикл 250 мкс
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V18 (МПО V3.0) / не ниже V16 (МПО V2.8)
Интегрированная система регулирования приводов
Число осей при серворегулировании, макс. 6
Число осей при векторном регулировании, макс. 6
Число осей при частотном регулировании (U/f), макс. 12
Примечание Альтернативные способы регулирования; регулирование привода на базе SINAMICS S120 CU320-2 (версия МПО V5.x); сокращение функций по сравнению с CU320-2: без свободных функциональных блоков, ... ; детали приведены в руководстве
Посредством набора данных Да
Число клавиш 1; Кнопка FUNCT
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Необходимо напряжение питания согласно NEC, класс 2 Нет
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 3 ms; относится к напряжению питания на ЦП
Мин. частота повторения импульсов 1 событие каждые 10 с
Потребление тока (номинальное) 0,65 A; Без нагружения входов/выходов, без подачи питания через интерфейс DRIVE-CLiQ-/USB
Макс. потребление тока 13,1 A; с нагрузкой
Макс. ток включения 6 A; Номинальное значение
Нормальная рассеиваемая мощность 52 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 15 Mbyte
Встроенное (для данных) 40 Mbyte
Память загрузки
Вставная (SIMATIC Memory Card), необходима 12 Mbyte; Рекомендуется как минимум при использовании интегрированных приводов
Вставная (карта памяти SIMATIC), макс. 32 Gbyte
Хранение в буфере
Не требует обслуживания Да
Число элементов (всего): 20 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер 16 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Организационные блоки (OB)
Макс. размер 1 Mbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20; с минимальным числом OB 3 x цикл 100 мкс
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 3
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24; при F-блоках возможно до 8
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 768 kbyte; в сумме; остаточная память, предназначенная для
Счетчики, маркеры), макс. хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 700 Кбайт
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 16 384; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 32 kbyte; макс. 32 Кб через X150; макс. 8 Кб через X160 или X126
Выводы (объем) 32 kbyte; макс. 32 Кб через X150; макс. 8 Кб через X160 или X126
Частичный образ процесса
Макс. число частичных образов процесса 32
Число децентрализованных систем ввода-вывода 64; Под децентрализованной системой ввода/вывода, кроме подключения децентрализованных периферийных устройств через PROFINET или PROFIBUS, также понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число ведущих устройств DP
Встроенный 1
Число контроллеров ввода-вывода
Встроенный 2
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP
Двухточечного соединения (децентрализованных) ограничено только имеющимся числом гнезд
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; штатн.: 2,4 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Встроенные каналы (цифровые входы) 28; макс. в зависимости от параметрирования
Цифровые входы параметрируемые Да; 12 ЦВх, 8 ЦВх/ЦВых (X122/X132, SINAMICS Integrated) + 8 ЦВх/ЦВых (X142, ПЛК)
M/P-считывание с втекающим током
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Свободно используемый цифровый вход Да; макс. 20 (X122/X132) + макс. 8 (X142)
Измерительный щуп Да; макс. 8 (X122/X132) + макс. 8 (X142)
Цифровой вход с отметчиком времени Да; макс. 8 (X142); например, для измерительных щупов
Счетчики Да; макс. 8 (X142); измерение длительности событий/ периодов
Цифровой вход с супердискретизацией Да; макс. 8 (X142); 32-кратная супердискретизация
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +15 до +30 В
Мин. допустимое напряжение на входе -30 В
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 4 мА
Задержка на входе (при номинальном значении входного напряжения)
Минимальная ширина импульса для программной реакции 5 мкс для X122/X132/X142 (ЦВх/ЦВых как ЦВх; для X142 с настройкой фильтра 1 мкс)
Для стандартных входов
Параметрируемое Нет; Для X122/X132
При «0» на «1», тип. для X122/X132: 10 мкс (ЦВх)/ 5 мкс (ЦВх/ЦВых как ЦВх)
При «1» на «0», тип. для X122/X132: 30 мкс (ЦВх)/ 5 мкс (ЦВх/ЦВых как ЦВх)
Для входов аварийной сигнализации
Параметрируемое Да; Аналогично, как для технологических функций
Для технологических функций
При «0» на «1», тип. 5 μs; для X142; аппаратное замедление
При «1» на «0», тип. 5 μs; для X142; аппаратное замедление
Длина провода
Экранированные, макс. 30 m; Для технологических функций: В зависимости от требований, рекомендуем экранирование ЦВх
Неэкранированные, макс. 30 м
Вид цифровых выходов Транзистор
Встроенные каналы (цифровые выходы) 16; макс. в зависимости от параметрирования
С вытекающим током Да; при выходе High Speed
С втекающим током Да; По выбору: как P-реле или быстродействующее противофазное реле (быстродействующий выход)
Цифровые выходы параметрируемые Да; 8 ЦВх/ЦВых (X122/X132, SINAMICS Integrated) + 8 ЦВх/ЦВых (X142, ПЛК)
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания X122/X132: 1,4 А / X142: 0,9 А (быстродействующий выход: 0,7 А)
Ограничение индуктивного напряжения отключения X122/X132: макс. -60 В / X142: макс. -64,5 В
Включение цифрового входа Да
Минимальная длительность импульса 2 μs; для быстродействующих выходов, одиночный импульс
Функции цифровых выходов, параметрируемые
Свободно используемый цифровой выход Да; макс. 8 (X122/X132) + макс. 8 (X142)
Цифровой выход с отметчиком времени Да; макс. 8 (X142); например, для кулачков
Выход PWM Да; макс. 8 (X142)
Продолжительность периода Да; Базовая частота 1/ 2/ 4/ 8/ 16 кГц; ввод соотношения
Параметрируемая импульс/пауза по 32-битовой схеме
Продолжительность включения, мин. 0 %
Продолжительность включения, макс. 100 %
Разрешение продолжительности включения 3,125 %
Цифровой выход с супердискретизацией Да; макс. 8 (X142)
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; 0,4 А для быстродействующих выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω; при питании 24 В пост. тока
Выходное напряжение
Вид выходного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0", макс. 28,8 В
Для сигнала "1", мин. 20,4 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; 0,4 А для быстродействующих выходов
Для сигнала "1", диапазон допустимых значений, мин. 2 мА
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; 0,48 А для быстродействующих выходов
Задержка на выходе при омической нагрузке
С "0" на "1", тип. 100 μs; Для X122/X132; при нагрузке 48 Ом
С "1" на "0", тип. 150 μs; Для X122/X132; при нагрузке 48 Ом
Для технологических функций
С "0" на "1", тип. 1 μs; Для X142
С "1" на "0", тип. 1 μs; При использовании X142 в качестве быстродействующего выхода; 150 мкс в стандартном варианте
Параллельное подключение двух выходов
Для логических схем Да; для технологических функций и быстродействующих выходов: Нет
Для повышения мощности Нет
Для резервного включения нагрузки Да; для технологических функций и быстродействующих выходов: Нет
Частота коммутации
При омической нагрузке, макс. 35 kHz; При использовании в качестве быстродействующего выхода, 1 кГц в стандартном варианте
При индуктивной нагрузке, макс. 2 Hz; макс. 1 на канал
При ламповой нагрузке, макс. 11 Гц
Суммарный ток выходов
Макс. ток на модуль 8 А
Длина провода
Экранированные, макс. 30 м
Неэкранированные, макс. 30 м
Число разъемов PROFINET 3
Число интерфейсов PROFIBUS 1
Число USB-разъемов 2; USB 3.0 (без присвоенной функции, подключения недопустимы)
Число интерфейсов DRIVE-CLiQ 4; Интерфейсы DRIVE-CLiQ (на каждом интерфейсе 24 В/ 450 мА для подключения датчиков/ систем измерения)
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X150
Число портов 3
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
Прямой обмен данными Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
Минимальный тактовый импульс 250 μs
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 256; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
Минимальный тактовый импульс 250 μs
PROFIenergy Да; На программу пользователя
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X160
Число портов 1
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
Прямой обмен данными Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Макс. число подключаемых устройств 128; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Макс. число одновременно 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при RT
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X130
Число портов 1
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Нет
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да
Открытая связь IE Да
ИИнтернет-сервер Да
Физические параметры интерфейсов
Число портов 1
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Связь SIMATIC Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 48; для встроенного интерфейса PROFIBUS DP
Макс. число подчиненных устройств DP 125; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Службы
Связь PG/OP Да
Равноудаленность Да
Тактовая синхронизация Да
Активация/деактивация подчиненного устройства DP Да
RJ 45 (Ethernet)
100 Мбит/с Да
1000 Мбит/с Да; Только на интерфейсе X130
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да; LINK и ACTIVITY
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Число соединений Да
Макс. число соединений 384; по встроенным интерфейсам ЦП
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 320
Число соединений S7-маршрутизации 64; суммарно, по PROFIBUS поддерживается только 16 соединений маршрутизации S7
Режим дублирования
H-Sync-Forwarding Да
Резервирование среды передачи
Резервирование среды передачи только через интерфейс X150
Межкомпонентное соединение MRP, Да; как абонент кольцевой сети MRP согласно IEC 62439-2,
Поддерживается редакция 3.0
Нормальное время переключения в случае прерывания линии 200 ms; при MRP; без толчков при MRPD
Макс. число абонентов в кольце 50
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Да
Маршрутизация наборов данных Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; 128 многоадресных контуров (в том числе макс. 5 через X150)
Кодирование Да; опция
ИИнтернет-сервер
Требуется лицензия Runtime Да; Требуется лицензия Large
OPC UA Client Да; доступ к данным (зарегистрированные чтение/запись), вызов метода
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Макс. число соединений 40
Число узлов клиентских интерфейсов, рекомендованное, макс. 5 000
Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. 300
Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. 20
Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. 100
Число одновременных вызовов клиентских инструкций для управления совещаниями, за 1
Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. 5
Количество регистрируемых узлов, макс. 5 000
Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. 100
Количество входов/выходов при вызове OPC_UA_MethodCall, макс. 20
OPC UA Server Да; доступ к данным (чтение, запись, подписка), вызов метода, сигнализация и условия (A&C), настраиваемое адресное пространство
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Поддерживает GDS (управление сертификатами) Да
Количество сеансов, макс. 64
Количество доступных переменных, макс. 200 000
Количество регистрируемых узлов, макс. 50 000
Количество подписок на сеанс, макс. 50
Мин. интервал сканирования 10 мс
Мин. интервал отправки 10 мс
Количество методов сервера, макс. 100
Количество входов/выходов на метод сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 10 000; При интервале считывания 1 с и интервале передачи 1 с
Количество серверных интерфейсов, макс. на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
Количество узлов пользовательских интерфейсов сервера, макс. 30 000
Аварийные сигналы и условия Да
Количество программных сообщений 400
Количество сообщений для диагностики системы 200
Другие протоколы
Равноудаленность Да
Макс. фазовые флуктуации 1 μs
Макс. число запрашиваемых станций для функций оповещения 64
Программные сообщения Да
Количество конфигурируемых программных 10 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 5 000
Количество одновременно активных сообщений, макс.
Количество программных сообщений 4 000
Количество сообщений для диагностики системы 1 000
Количество сообщений для технологических объектов Motion 480
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 10 систем инжиниринга
Блок состояния Да; до 16 одновременно (в сумме через все клиенты ES)
Одиночный шаг Нет
Число контрольных точек 20
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы (без отказобезопасных), таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные периферийные входы/выходы (без отказобезопасных)
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Из них устойчивых к отказу сети 1 000
Слежения
Количество слежений с возможностью проектирования 8
Объем памяти на слежение, макс. 512 kbyte
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Светодиод ACT Да; для доступа к карте памяти
Светодиод RDY Да
Светодиод COM Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
Количество располагаемых ресурсов Motion Control для технологических объектов 12 800
Необходимые ресурсы Motion Control
На ось числа оборотов 40
На ось позиционирования 80
На ведомую ось 160
На внешний датчик 80
На кулачок 20
На кривую кулачка 160
На измерительный щуп 40
Количество имеющихся ресурсов Extended Motion Control для технологических объектов 420
Необходимые ресурсы Extended Motion Control
На каждый дисковый кулачок (1 000 точек и 50 сегментов) 2
На каждый дисковый кулачок (10 000 точек и 50 сегментов) 20
На кинематику 30
На каждую виртуальную ведущую ось 3
Функции кинематики
Кинематические схемы, включающие в себя до 4 интерполируемых осей Да; макс. 3D + ориентация
Кинематические схемы, включающие в себя Да; только с S7-1500T Motion Control KinPlus, начиная с TIA Portal
5 или более интерполируемых осей V18 / МПО V3.0
Кинематические схемы, определяемые пользователем Да
SIMATIC Safe Kinematics Да; опция, начиная с Safe Kinematics V17
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 55
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 110
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Счетчики
Число счетчиков 8; Измерение длительности событий/ периодов
Макс. частота счетчика 32 кГц
Функции счета
Непрерывный счет Да
Функции измерения
Диапазон измерений
Мин. измерение периодов 10 μs; Мин. ширина импульса 5 мкс
Макс. измерение периодов 178 s
Точность
Измерение периодов Дискретизация длительности периода с приращением 41,67 нс
Гальваническая развязка цифровых вводов
Между каналами Да; 12 ЦВх (X122/X132), 2 группы по 6 ЦВх
Гальваническая развязка цифровых выводов
Между каналами Нет; 8 ЦВх/ЦВых (X122/X132) и 8 ЦВх/ЦВых (X142)
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP20 при монтаже в распределительный шкаф / открытого типа
Маркировка CE Да
Маркировка UKCA Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLd (PLe при исключительном использовании F-CPU)
Уровень полноты безопасности согласно IEC 61508 SIL 2 (SIL 3 при исключительном использовании F-CPU)
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL2 < 14,00E-04
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05 (при исключительном использовании F-CPU)
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2 < 14,00E-09
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 при исключительном использовании F-CPU: < 1,00E-09 (при высоте над уровнем моря до 3 000 м); < 2,00E-09 (при высоте над уровнем моря от 3 000 до 4 000 м)
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C; Длительное хранение: -25 °C
Макс. 70 °C; Длительное хранение: +55 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 4 000 m; начиная с высоты 2 000 м, макс. окружающая температура
Макс. через каждые 1 000 м снижается на 7°C; приводные компоненты SINAMICS S120 описаны в документации SINAMICS
Температура окружающей среды-давление воздуха-высота установки Допустимое атмосферное давление: 620 гПа ... 1 060 гПа
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Степень защиты: защита от записи Да; как для стандартной, так и для специальной отказоустойчивой защиты от записи
Степень защиты: защита от записи/чтения Да
Степень защиты: Защита от записи для отказоустойчивой системы Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 50 мм
Высота 300 мм
Глубина 226 mm; 270 мм с проставкой (входит в комплект поставки)
Масса, прибл. 2 400 г
Примечание: Вследствие особенностей конструкции привода окружающие условия и технические требования, а также доступные допуски и сертификаты для контроллера приводов SIMATIC отличаются от действующих для обычных устройств SIMATIC S7-1500. Детальная информация представлена в аппаратно-системном справочнике для контроллера приводов SIMATIC. Привод работает без вентилятора.
Артикул 6ES7615-7DF10-0AB0
Каталог ID ST73
Код группы R251
Товарный код 85371091
Вес Нетто (Кг) 2,400 Кг
Вид продуктов CPU 1507D TF
Производитель Siemens
Ценовая Группа 2DC
Группа Продукта 4A7S
Размер упаковки 35,00 x 56,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, Drive Controller CPU 1507D TF With SINAMICS S120 Integrated; Interfaces: 12 DI, 16 DI/DQ, 4 DRIVE-CLiQ, 3 PROFINET: 3+1+1 ports, 1 PROFIBUS, SIMATIC memory card required
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7615-7DF10-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
Похожие товары
Доступен к заказу
6ES7860-1AA10-0YX1
14 935,88 ₽−20% 11 893 ₽
Доступен к заказу
6ES7860-2AA21-0YX0
59 274,69 ₽−21% 46 581 ₽
Доступен к заказу
6ES7860-2AA21-0YX1
11 854,94 ₽−21% 9 316 ₽
