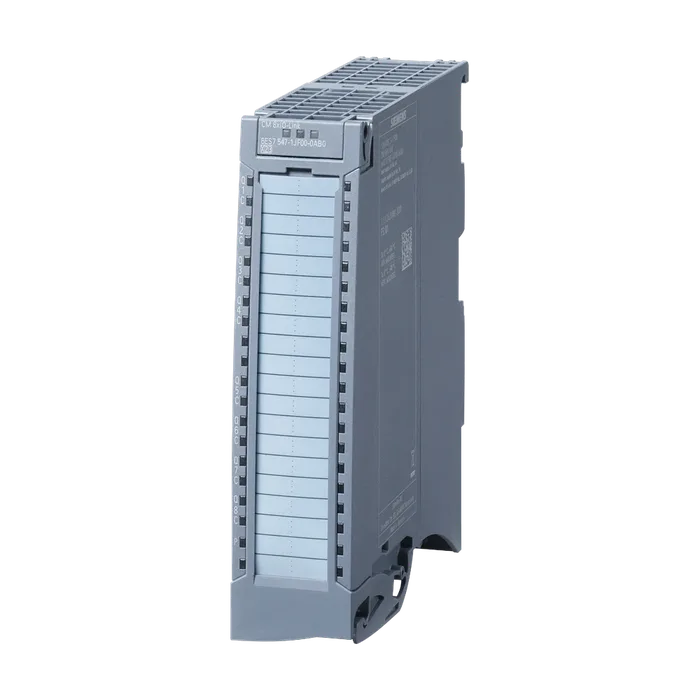

S7-1500, коммуникационный модуль CM 8xIO-Link, с поддержкой IO- Link Master V1.2
Обозначение типа продукта CM 8xIO-Link
Функциональный стандарт HW FS04
Версия микропрограммного обеспечения V1.0.2
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V15.1 с HSP 274
STEP 7 проектируемая/интегрированная среда, версия не ниже Возможность проектирования через основной файл устройства
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.34
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 50 mA; без нагрузки
Число выходов 8
Выходной ток
Номинальное значение 1 A; 4 A суммарный ток на модуль
Питание датчика 24 В
Защита от короткого замыкания Да; на канал, электронный
Число портов 8
Из них одновременно включаемых 8
IO-Link Протокол 1.0 Да
IO-Link Протокол 1,1 Да
Мин. время цикла 2 мс
Размер данных процесса, ввод на порт 33 byte; макс.
Размер данных процесса, ввод на модуль 240 byte; макс.
Размер данных процесса, вывод на порт 32 byte; макс.
Размер данных процесса, вывод на модуль 240 byte; макс.
Емкость ЗУ для параметров устройств 2 kbyte; на каждый порт
Резервная копия Master Да
Проектирование без S7-PCT Да
Макс. длина неэкранированного провода 20 м
Режимы работы
IO-Link Да
Цифровые входы Да
Time Based IO
TIO IO-Link IN Нет
TIO IO-Link OUT Нет
TIO IO-Link IN/OUT Нет
Подключение устройств IO-Link
Тип порта A Да
Тип порта B Да; 24 В пост. тока через внешнюю клемму
Аварийные сигналы
Диагностический сигнал Да; Диагностика порта доступна только в режиме IO-Link.
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 40 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
