Центральный процессор Siemens 6ES7518-4AX00-1AC0
В пути

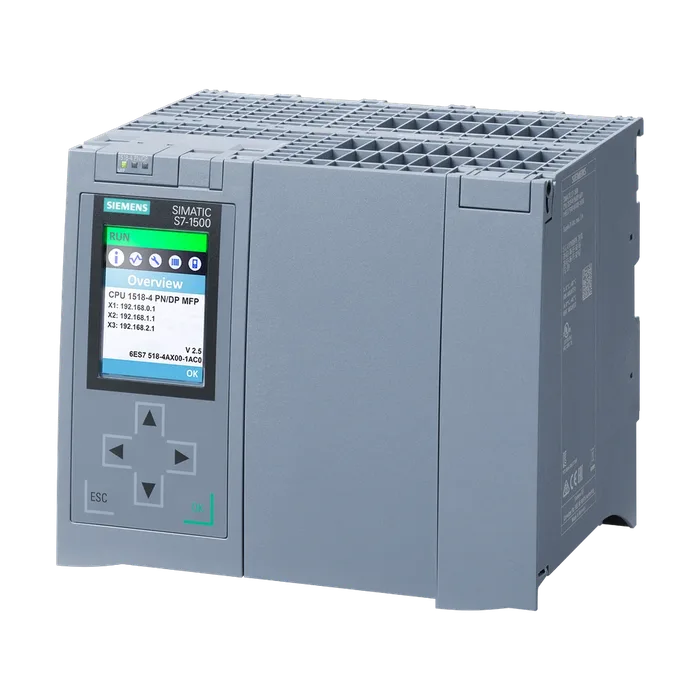

Центральный процессор Siemens 6ES7518-4AX00-1AC0
SIMATIC S7-1500, центральный процессор CPU 1518-4 PN/DP MFP, включая лицензии C/C++ Runtime и OPC UA Runtime, рабочая память 4 МБ для программы и 20 МБ для данных, 1 интерфейс - PROFINET IRT с 2х-портовым коммутатором, 2 интерфейс - PROFINET RT, 3 интерфейс - Ethernet, 4 интерфейс - PROFIBUS. производительность 1 нс на битовую операцию, необходима карта памяти SIMATIC MC 2ГБ и больше
1 485 561 ₽ −22% 1 159 406 ₽ С НДС
Код товара: 6ES75184AX001AC0
Доступен к заказу
01
Описание
SIMATIC S7-1500, центральный процессор CPU 1518-4 PN/DP MFP, включая лицензии C/C++ Runtime и OPC UA Runtime, рабочая память 4 МБ для программы и 20 МБ для данных, 1 интерфейс - PROFINET IRT с 2х-портовым коммутатором, 2 интерфейс - PROFINET RT, 3 интерфейс - Ethernet, 4 интерфейс - PROFIBUS. производительность 1 нс на битовую операцию, необходима карта памяти SIMATIC MC 2ГБ и больше
Обозначение типа продукта ЦП 1518-4 PN/DP MFP
Функциональный стандарт HW FS03
Версия микропрограммного обеспечения V2.9
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да; Децентрализованно и централизованно; минимальное число OB: 6x за цикл длиной 125 мкс (децентрализованно) и 1 мс (централизованно)
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V17 (МПО V2.9) / начиная с V15 (МПО V2.5)
Посредством набора данных Да
Диагональ экрана [см] 6,1 см
Число клавиш 6
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Мин. частота повторения импульсов 1/с
Потребление тока (номинальное) 1,7 А
Макс. потребление тока 2 А
Макс. ток включения 2,7 A; Номинальное значение
Мощность питания шины на задней стенке 12 Вт
Потребляемая мощность шины на задней стенке (сбалансированная) 35 Вт
Нормальная рассеиваемая мощность 29 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 6 Mbyte
Встроенное (для данных) 60 Mbyte
Встроено (для ЦП функциональной библиотеки 50 Mbyte; Примечание: «Библиотека функций ЦП» - это блоки
ЦП Runtime) C/C++ для программы пользователя, созданные с помощью SIMATIC ODK 1500S или Target 1500S
Встроено (для приложения C/C++ Runtime) 1 024 Mbyte
Доступно (для приложения Linux Runtime) 1 Gbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 32 Gbyte; Карта памяти должна иметь объем не менее 2 Гбайт
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 1 нс
Нормальное время операций со словами 2 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 2 нс
Нормальное время выполнения операций с плавающей точкой 6 нс
Число элементов (всего): 20 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер 16 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Организационные блоки (OB)
Макс. размер 1 Mbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20; с минимальным числом OB 3 x цикл 100 мкс
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 3
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число Остаточность 2 048
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 768 kbyte; в сумме; остаточная память, предназначенная для
Счетчики, маркеры), макс. хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 700 Кбайт
Расширенная остаточная область данных (включая таймеры, счетчики, маркеры), макс. 20 Mbyte; При использовании PS 60 W 24/48/60 V DC HF
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 16 384; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 32 kbyte; макс. 32 Кбайт через X1; макс. 8 Кбайт через X2 или X4
Выводы (объем) 32 kbyte; макс. 32 Кбайт через X1; макс. 8 Кбайт через X2 или X4
В том числе на CM/CP
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Число децентрализованных систем ввода-вывода 64; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число ведущих устройств DP
Встроенный 1
Число контроллеров ввода-вывода
Встроенный 2
Монтажные стойки
Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль
Макс. число строк 1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP ограничено
Двухточечного соединения имеющимся числом гнезд
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Число разъемов PROFINET 3
Число интерфейсов PROFIBUS 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1
Число портов 2
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
Прямой обмен данными Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 512; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 512
Из них на линию, макс. 512
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 125 мкс 125 мкс
Для тактового импульса передачи 187,5 мкс 187,5 мкс
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X2
Число портов 1
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
Прямой обмен данными Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Макс. число подключаемых устройств 128; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при RT
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X3
Число портов 1; Через этот порт также доступно C/C++ Runtime
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Нет
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да
Открытая связь IE Да
ИИнтернет-сервер Да
Физические параметры интерфейсов
Число портов 1
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Связь SIMATIC Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 48; для встроенного интерфейса PROFIBUS DP
Макс. число подчиненных устройств DP 125; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Службы
Связь PG/OP Да
Равноудаленность Да
Тактовая синхронизация Да
Активация/деактивация подчиненного устройства DP Да
RJ 45 (Ethernet)
100 Мбит/с Да
1000 Мбит/с Да; Возможно только на интерфейсе X3 ЦП CPU 1518
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Нет
Число соединений
Макс. число соединений 384; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 320
Число соединений S7-маршрутизации 64; суммарно, по PROFIBUS поддерживается только 16 соединений маршрутизации S7
Режим дублирования
H-Sync-Forwarding Да
Резервирование среды передачи
Резервирование среды передачи только через 1-й интерфейс (X1)
Межкомпонентное соединение MRP, Да; как абонент кольцевой сети MRP согласно IEC 62439-2,
Поддерживается редакция 3.0
Нормальное время переключения в случае прерывания линии 200 ms; при MRP; без толчков при MRPD
Макс. число абонентов в кольце 50
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Да
Маршрутизация наборов данных Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; 128 многоадресных контуров (в том числе макс. 5 через X1)
Кодирование Да; опция
ИИнтернет-сервер
Требуется лицензия Runtime Да; Требуется лицензия Large
OPC UA Client Да
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Макс. число соединений 40
Число узлов клиентских интерфейсов, рекомендованное, макс. 5 000
Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. 300
Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. 20
Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. 100
Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. 1
Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. 5
Количество регистрируемых узлов, макс. 5 000
Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. 100
Количество входов/выходов при вызове OPC_UA_MethodCall, макс. 20
OPC UA Server Да; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Поддерживает GDS (управление сертификатами) Да
Количество сеансов, макс. 64
Количество доступных переменных, макс. 200 000
Количество регистрируемых узлов, макс. 50 000
Количество подписок на сеанс, макс. 20
Мин. интервал сканирования 10 мс
Мин. интервал отправки 10 мс
Количество методов сервера, макс. 100
Количество входов/выходов на метод сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 10 000; При интервале считывания 1 с и интервале передачи 1 с
Количество серверных интерфейсов, макс. на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
Количество узлов пользовательских интерфейсов сервера, макс. 30 000
Аварийные сигналы и условия Да
Количество программных сообщений 400
Количество сообщений для диагностики системы 200
Другие протоколы
Равноудаленность Да
Макс. число запрашиваемых станций для функций оповещения 64
Программные сообщения Да
Количество конфигурируемых программных 10 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 5 000
Количество одновременно активных сообщений, макс.
Количество программных сообщений 4 000
Количество сообщений для диагностики системы 1 000
Количество сообщений для технологических объектов Motion 480
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 10 систем инжиниринга
Блок состояния Да; до 16 одновременно (в сумме через все клиенты ES)
Одиночный шаг Нет
Число контрольных точек 20
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение, переменные Периферийные входы/выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Из них устойчивых к отказу сети 1 000
Слежения
Количество слежений с возможностью проектирования 8; на одно слежение возможны данные в объеме 512 кбайт
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
Количество располагаемых ресурсов Motion Control для технологических объектов 15 360
Необходимые ресурсы Motion Control
На ось числа оборотов 40
На ось позиционирования 80
На ведомую ось 160
На внешний датчик 80
На кулачок 20
На кривую кулачка 160
На измерительный щуп 40
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 140
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 192
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Пароль для дисплея Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Интерфейсы Open Development
Макс. размер ODK SO-файла 9,8 Mbyte
Ширина 175 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 2 117 г
Артикул 6ES7518-4AX00-1AC0
Каталог ID ST73
Код группы R132
Товарный код 85371091
Вес Нетто (Кг) 2,314 Кг
Вид продуктов CPU 1518-4 PN/DP MFP
Производитель Siemens
Ценовая Группа 215
Группа Продукта 4500
Размер упаковки 20,40 x 22,20 x 16,10
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, центральный процессор CPU 1518-4 PN/DP MFP, включая лицензии C/C++ Runtime и OPC UA Runtime, рабочая память 4 МБ для программы и 20 МБ для данных, 1 интерфейс - PROFINET IRT с 2х-портовым коммутатором, 2 интерфейс - Profinet RT, 3 интерфейс - Ethernet, 4 интерфейс - PROFIBUS. производительность 1 нс на битовую операцию, необходима карта памяти SIMATIC MC 2ГБ и больше
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7518-4AX00-1AC0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 200 дней
Похожие товары
Доступен к заказу
6ES7511-1FL03-0AB0
175 670 ₽−21% 138 226 ₽
Доступен к заказу
6ES7511-1TL03-0AB0
110 541 ₽−21% 87 455 ₽
Доступен к заказу
6ES7513-1AM03-0AB0
212 587 ₽−18% 174 800 ₽
